Arbeitshydraulik
Hydraulikvarianten

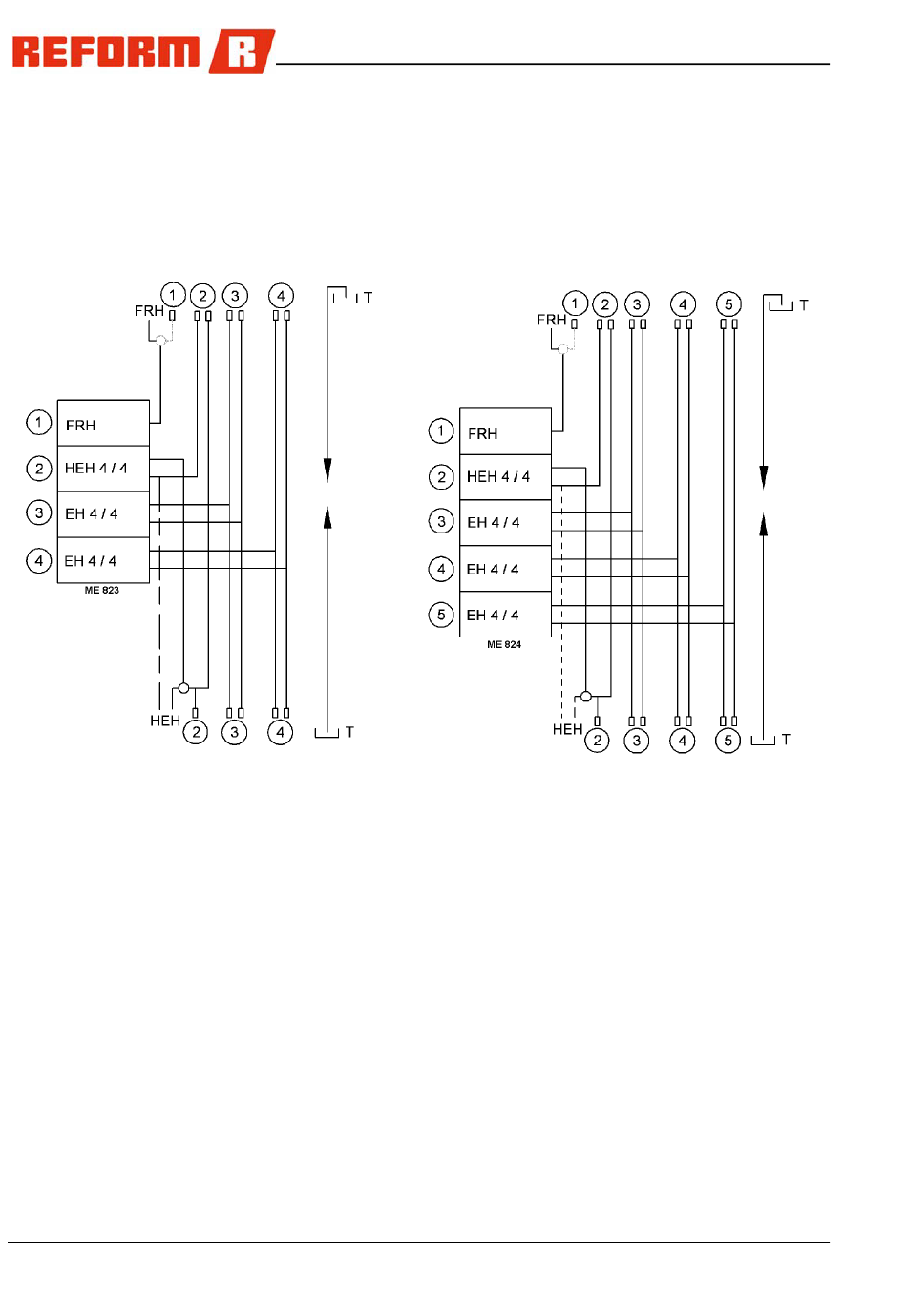

Variante C 4 (Serie)
Die Zusatzsteuergeräte (3), (4) und (5) sind als Parallelleitungen ausgeführt und können hinten oder
vorne angeschlossen werden (wenn sie vorne und hinten angeschlossen werden, reagiert jene
Funktion am schnellsten, die am wenigsten Widerstand verursacht)
Hinweise:
(1 - 5)....... Nummerierung der Steuergeräte
Farben der Steckanschlüsse
(1)
....... rosa
(2)
....... blau
(3)
....... gelb
(4)
....... rot
(5)
....... grün
Seite 52
Betriebsanleitung REFORM Metrac G4X G5X
Variante D 4 *
BetriebOperationUsoServiceBedrijf
BA 226.070.02
Ausgabe .06.2019
