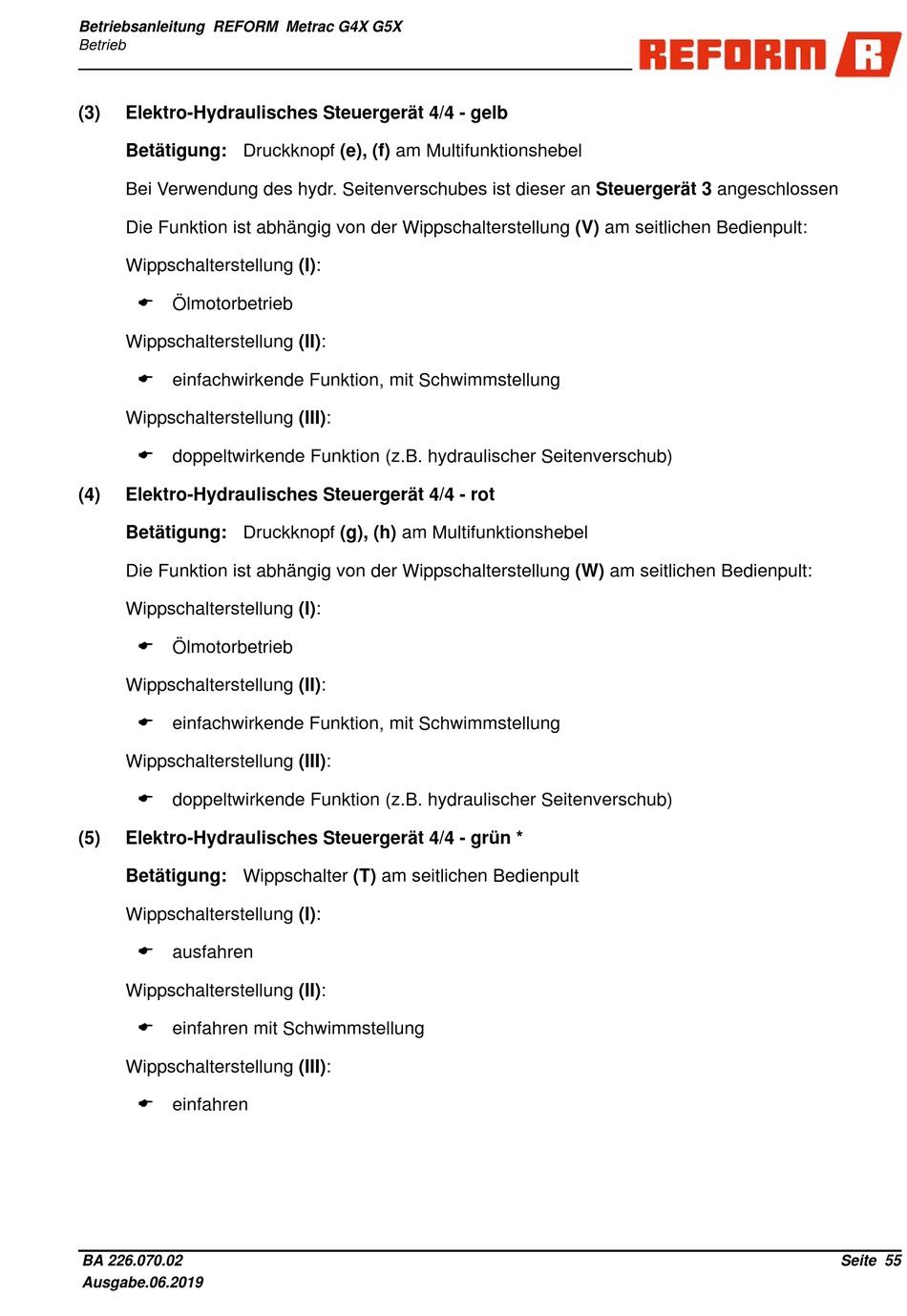

Betriebsanleitung REFORM Metrac G4X G5X
Betrieb
(3)
Elektro-Hydraulisches Steuergerät 4/4 - gelb
Betätigung: Druckknopf (e), (f) am Multifunktionshebel
Bei Verwendung des hydr. Seitenverschubes ist dieser an Steuergerät 3 angeschlossen
Die Funktion ist abhängig von der Wippschalterstellung (V) am seitlichen Bedienpult:
Wippschalterstellung (I):
Ölmotorbetrieb
Wippschalterstellung (II):
einfachwirkende Funktion, mit Schwimmstellung
Wippschalterstellung (III):
doppeltwirkende Funktion (z.B. hydraulischer Seitenverschub)
(4)
Elektro-Hydraulisches Steuergerät 4/4 - rot
Betätigung: Druckknopf (g), (h) am Multifunktionshebel
Die Funktion ist abhängig von der Wippschalterstellung (W) am seitlichen Bedienpult:
Wippschalterstellung (I):
Ölmotorbetrieb
Wippschalterstellung (II):
einfachwirkende Funktion, mit Schwimmstellung
Wippschalterstellung (III):
doppeltwirkende Funktion (z.B. hydraulischer Seitenverschub)
(5)
Elektro-Hydraulisches Steuergerät 4/4 - grün *
Betätigung: Wippschalter (T) am seitlichen Bedienpult
Wippschalterstellung (I):
ausfahren
Wippschalterstellung (II):
einfahren mit Schwimmstellung
Wippschalterstellung (III):
einfahren
BA 226.070.02
Ausgabe.06.2019
Seite 55
