MPF 16-22
2 ALLGEMEINE MERKMALE
Die Elektroaggregate wurden für den industriellen
Anwendungsbereich entwickelt und werden von sehr
D
zuverlässigen, wassergekühlten Dieselmotoren mit 1.500
Umdrehungen angetrieben.
Besonderes Augenmerk wurde bei der Konstruktion dem
Schutzgrad vor äußeren Einflüssen, dem Schutz des
Motors sowie dem Schutz der elektrischen Teile vor
Überlast oder Übertemperatur gewidmet, wobei
automatische Systeme zum Einsatz kommen, welche
die Maschine bei Funktionsstörungen stoppen.
Diese Elektroaggregate zeichnen sich dank ihrer innen
isolierten Schalldämpfungskabine sowie eines
besonderen Systems für die Schalldämpfung des
Auspuffs der Verbrennungsabgase durch ihre besondere
Geräuscharmut aus.Die verwendeten
Wechselstromgeneratoren sind synchron selbsterregt,
mit elektronischer Spannungsregelung.
2.1 A
USRÜSTUNG
Eines der Merkmale dieser Generator Gruppe besteht darin,
daß die Maschinen in drei verschiedenen Versionen lieferbar
sind:
- 1) fest installierte Maschine (MPF 16 BA / MPF 22 BA);
- 2) auf langsamem Zugkarren mit Feststeuer installierte
Maschine (MPF 16 TM / MPF 22 TM).
Umrüstungen von festinstallierten Versionen auf bewegliche
Version und umgekehrt sind jederzeit möglich.
2.2 B
E
AUTEILE DER
LEKTROAGGREGATE

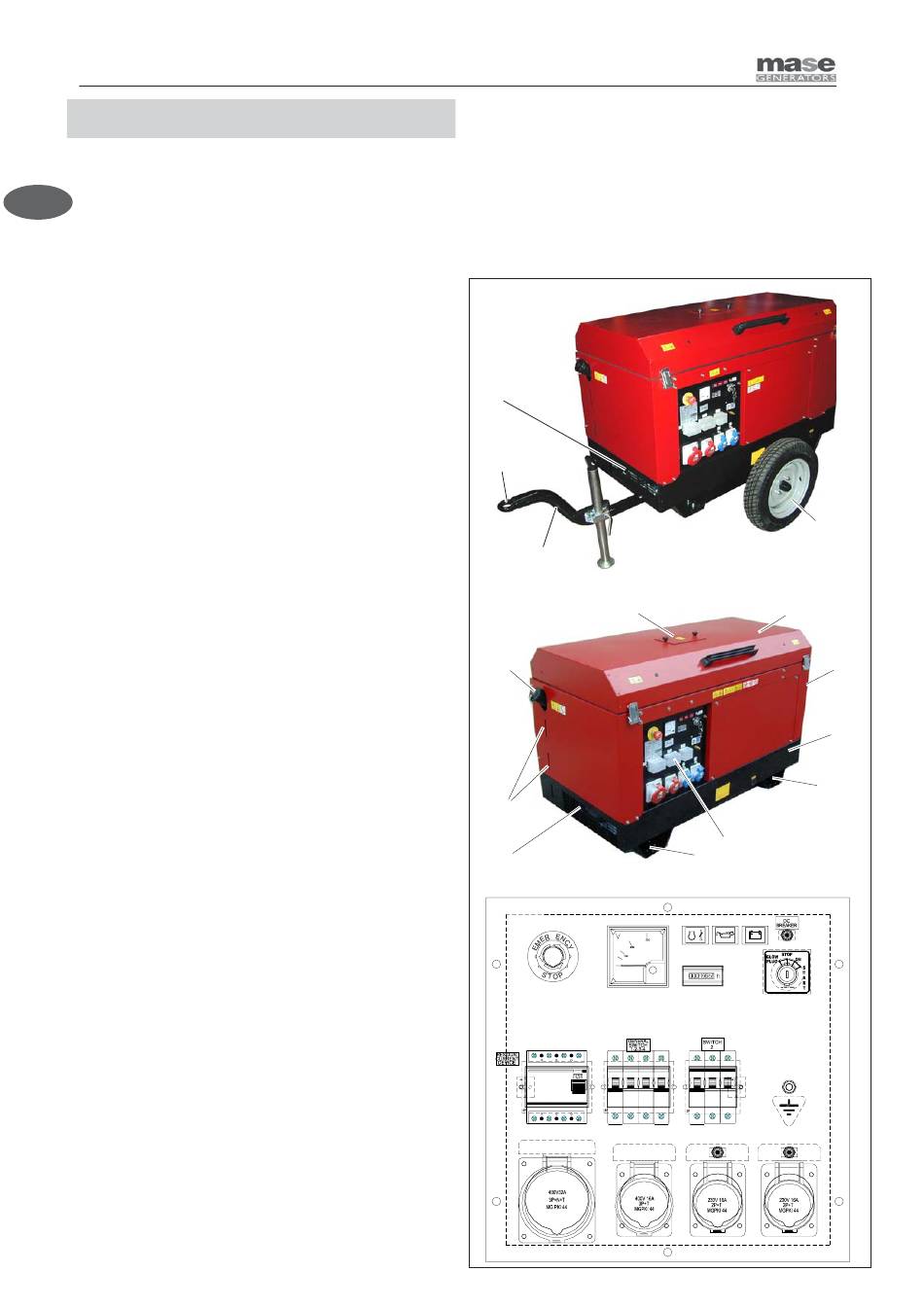

Die Elektroaggregate bestehen im wesentlichen aus
folgenden Bauteilen:
A - Basisgestell
B - Aufklappbare Motorhaube
C - Schutzvorrichtungs- und Steckdosentafel
D - Behälter
E - Transporthaken
F - Brennstoff-Niveau
G - Feststeuer
H - Fuß von unterstützung
I
- Rad
L - Haken von schleppen
M - Kamin des hohen Zieles
N - Kamin des Luftausganges
2.3 I
NSTRUMENTENTAFEL
Jedes Elektroaggregat ist mit einem Instrumentenbrett zur
Bedienung und Steuerung ausgestattet, auf welchem sich
folgende Bauteile befinden:
1
- Not-Aus-Taste
2
- Voltmeter
3
- Kontrollleuchte Schutzvorrichtung gegen hohe
Motoratortemperaturen
4
- Kontrollleuchte "OIL" Niedriger Öldruck
5
- Kontrollleuchte "BATT"
6
- Thermal Schutz niedrige Spannung / DC Breaker
7
- Zündschlüssel
D
- 14
8
- Stundenzähler
9
- Treibstoffanzeiger
10 - Magnetothermischer Schalter
11 - GeneralMagnetothermischer Schalter
12 - Magnet-Thermo-Differenzialschalter
13 - Einphasensteckdose EG 16A 230V 2p+t
14 - Dreiphasensteckdose EG 16A 400V - 3P+T
15 - Dreiphasensteckdose EG 32A 400V - 3P+N+T
MPF 16 TM
MPF 22 TM
M
L
G
E
D
F
M
2
G
1
11
12
14
15
I
B
N
A
H
MPF 16 BA
C
H
MPF 22 BA
3
4
5
6
8
7
10
9
13
13
