8.3 A (
VEC CHARIOT TRACTION LENTE
Un chariot, avec roues et timon mobile pour traction lente, est disponible pour la manutention.
Sur un sol en pente, afin d'éviter la marche spontanée de la machine, il faut toujours utiliser des plots
contre le roulement sur les deux roues (réf.1).
Ce modèle de chariot à traction lente n'est pas homologué pour la circulation sur route (par
conséquent, il est utilisable uniquement sur des zones privées, chantiers, etc.) et peut atteindre une vitesse maximum
de 10 km/h.

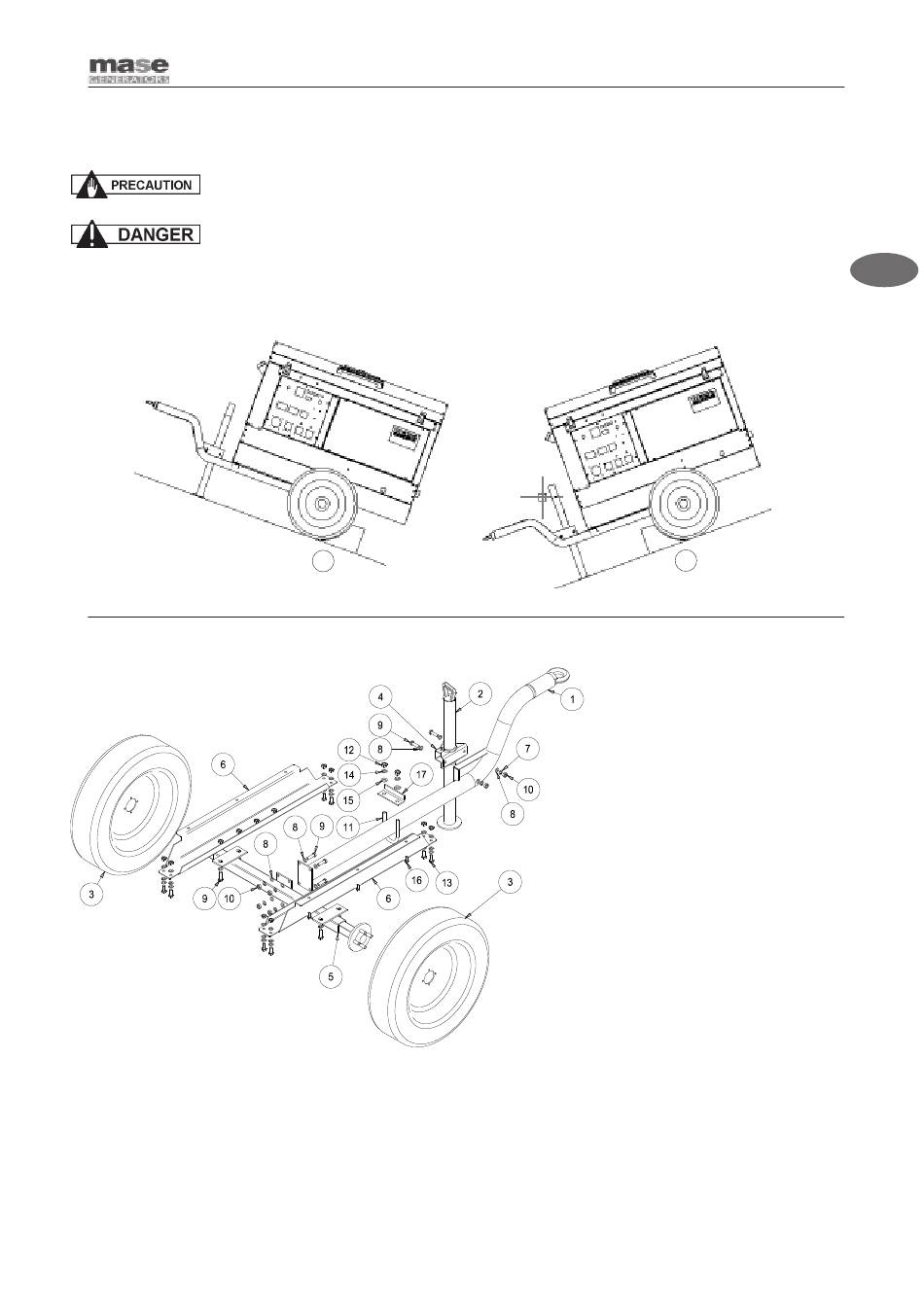

8.4
VUE ÉCLATÉE DU CHARIOT
)
1
1
n° Article
1 Barre du chariot
2 Stabilisateur D48x60
3 Roue
4 Support de verrouillage
5 Essieu
6 Support de chariot
7 Rondelle grower D10
8 Rondelle plat D10
9 Visser M10x35
10 écrou M10
11 U-boulon 2" M12
12 écrou M12
13 Visser M10x25
14 Rondelle grower D12
15 Rondelle plat D12
16 Visser M8x20
17 Support du U-boulon
MPF 16-22
F
Qnt mase cod.
023872
1
1 62606
2 70849
1 61216
023870
1
2 023867
18 10325
10303
32
11181
10
14 10217
1 11725
11107
2
10097
8
2 A10329
2 10311
10119
6
1 63544
F
- 29
