MPF 16-22
3.8
I
NSTALLATION INTERNE
Pour installer correctement le groupe dans un local fermé, il faut respecter les règles d'installation suivantes:
- Le local doit être adéquatement dimensionné afin de permettre au groupe de fonctionner régulièrement et au
personnel d'y accéder facilement lors des opérations de maintenance ou de réparations éventuelles. La figure montre
les dimensions minimales conseillées relativement aux zones de passage autour du groupe et à la hauteur du local.
F
- L'accès au local doit être suffisamment spacieux pour permettre l'introduction du groupe complet à l'aide des
moyens de transport et de manutention disponibles sur place.
- Le local doit être muni d'ouvertures adéquates de manière à assurer un recyclage d'air continu et efficace.
- Il est obligatoire d'installer une tuyauterie d'évacuation ayant une longueur réduite et un nombre de coudes
minime.
- Il est possible d'installer le groupe en laissant un espace suffisant pour le passage sur au moins trois côtés tout
en maintenant une bonne praticabilité et en respectant les normes de sécurité.
Le tableau de commande (dans le cas du groupe automatique) doit être placé de manière à ce que l'opérateur
qui se trouve à proximité puisse voir distinctement les instruments (tel qu'illustré sur la figure ci-dessous).

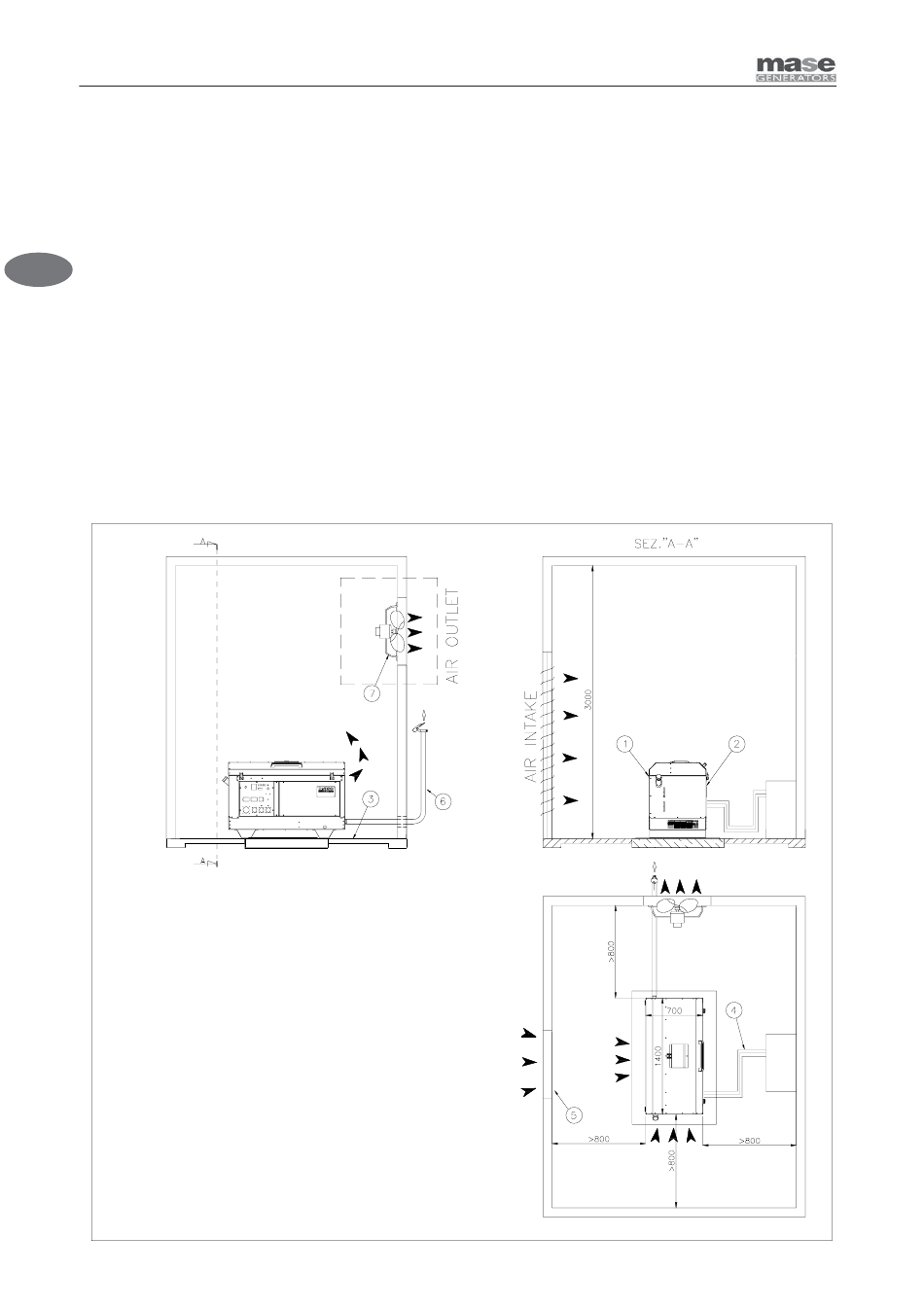

Légende
1 - Caisse en tôle vernie
2 - Tableau électrique
3 - Fondations
4 - Boyau arrache
5 - Entrée air
6 - Tuyau des gaz d'èchappement
7 - Elettroventilateur (voit plat air en
tab. par.2.4 "tableau des
caractéristiques techniques")
F
- 20
Werbung
