NSTALACIÓN BAJO TECHO
Para instalar correctamente el grupo en un local bajo techo hay que respetar las reglas de instalación enumeradas
a continuación:
- El local debe tener dimensiones adecuadas para
permitir el funcionamiento normal del grupo y facilitar las operaciones sea de mantenimiento ordinario, que de
reparación.En la figura se indican las dimensiones mínimas recomendadas para las zonas de paso alrededor del
grupo, así como la altura del local.
- El acceso al local debe permitir la introducción del grupo completo con los usuales medios de transporte
E
y desplazamiento disponibles en el lugar de instalación.
- Debe haber aberturas de tamaño adecuado para permitir una recirculación de aire continua y eficiente.
- Es obligatorio instalar una tubería de descarga hacia el exterior lo más corta posible y con pocas curvas.
- El grupo puede colocarse de manera tal, que haya
suficiente espacio para pasar por lo menos en tres
lados, siempre y cuando el acceso sea fácil y se respeten las normas de seguridad.

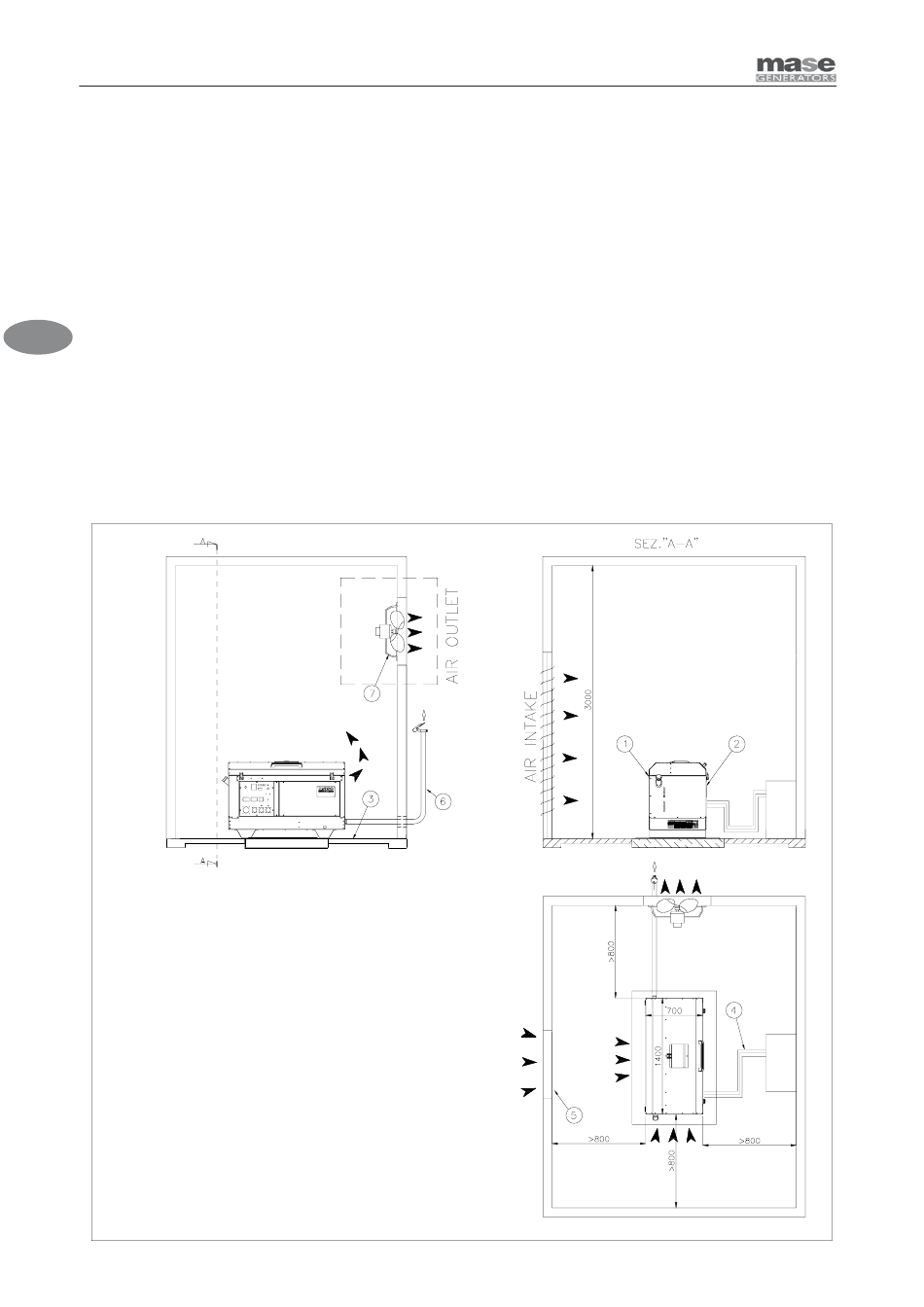

- El cuadro de mando (en caso de grupo automático) debe colocarse de manera tal, que los instrumentos queden
bien visibles para el operador que se halla cerca del grupo (como ejemplo, véase las refs.2 y 4 en la figura de abajo).
Leyenda:
1 - Caja de chapa barnizada
2 - Cuadro eléctrico a bordo de la máquina
3 - Cimientos
4 - Tubo de los cables
5 - Entrada de aire
6 - Tubo de descarga del gas
7 - Electroventilador (véase caudal de aire en
la "tabla de características técnicas" en
el párr.2.4)
E
- 20
