MPF 16-22
2 CARACTERÍSTICAS GENERALES
Los grupos electrógenos han sido proyectados para el
empleo en campo industrial, cuentan con motores de alta
precisión de tipo diesel de 1.500 revoluciones, con
refrigeración por agua. Particular atención ha sido puesta
en el grado de protección contra agentes externos, en el
cuidado del motor y de los componentes eléctricos contra
sobrecargas y recalentamientos, para lo cual se han
adoptado sistemas automáticos capaces de parar el
grupo en caso de anomalías de funcionamiento.
Los grupos electrógenos resultan ser particularmente
E
silenciosos gracias a su capó insonorizante, aislado
internamente, y a un avanzado sistema de insonorización
de la evacuación de los gases de combustión.
Los alternadores empleados son del tipo síncrono
autoexcitado, con regulación electrónica de la tensión
2.1 P
REPARACIÓN
Una de las característicasde este grupo electrógeno, es
poder ser provisto en muchas configuraciones:
1) De instalación fija (MPF 16 BA / MPF 22 BA);
2) Con carro remolque lento de timón fijo
(MPF 16 TM / MPF 22 TM).
Es posible pasar de una configuración de instalación fija
a una móvil y viceversa.

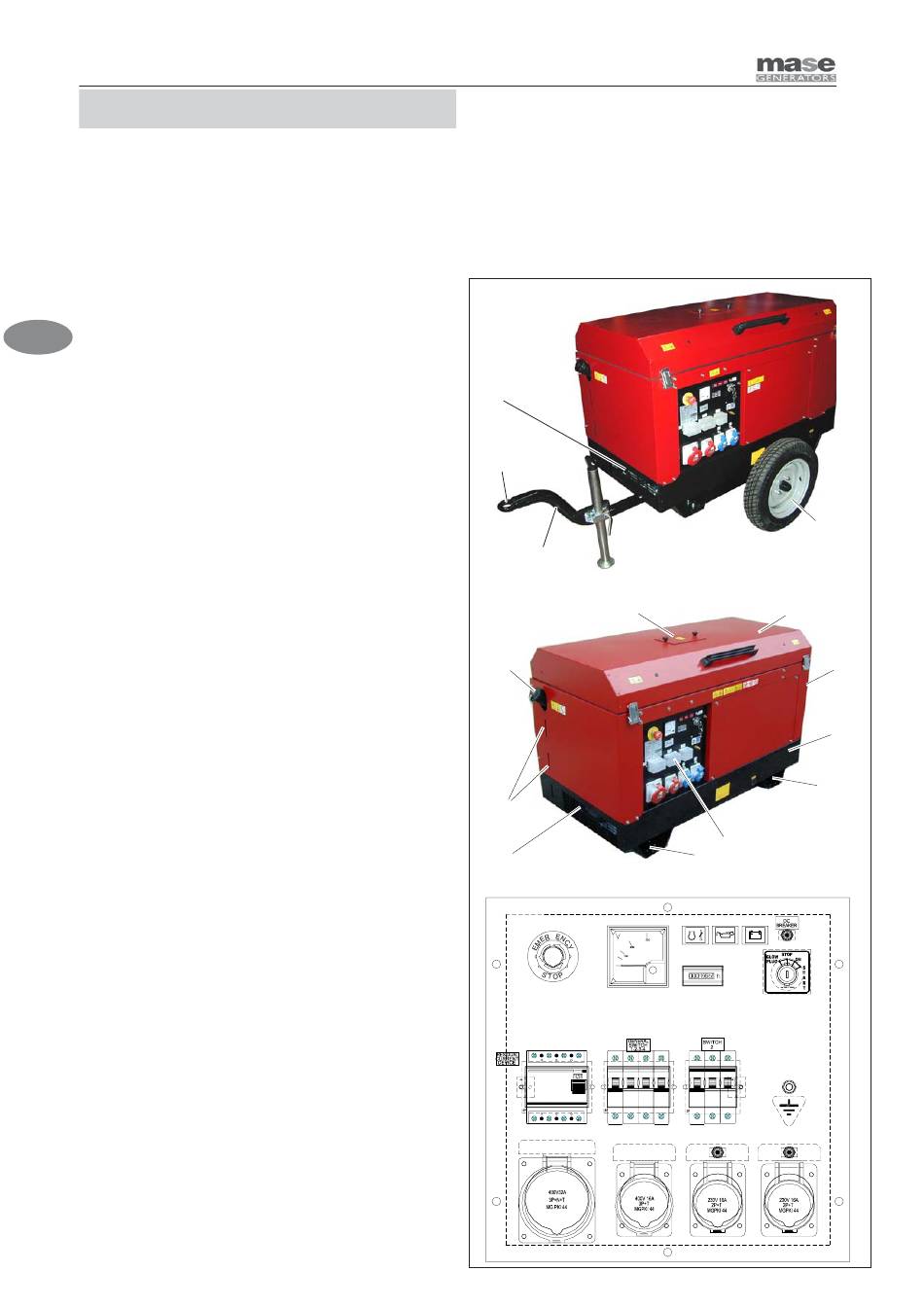

2.2 C
OMPOSICIÓN DE LOS GRUPOS ELECTRÓGENOS
Los grupos electrógenos están compuestos esencial-
mente por las siguientes partes:
A - Bastidor base
B - Capó lado motor
C - Panel de dispositivos de proteccion y tomas
D - Tapo tanque
E - Gancho de elevación
F - Nivelo combustible
G - Timón
H - Traballa de apoyo
I - Rueda
L - Gancho arrastre
M - Parrilla de aspiración aire
N - Parrilla de salida aire
2.3 P
ANEL DE TOMAS E INSTRUMENTOS
Cada grupo electrógeno dispone de un panel de mandos
para los accionamientos y controles, en el cual se encuentra
la siguiente instrumentación:
1 - Pulsador de parada de emergencia
2 - Voltímetro
3 - Luz testigo Protección alta temperatura motor
4 - Luz testigo "Oil" Protección baja presión aceite
5 - Luz testigo «BATT»
6 - Térmico protección de la baja tensión
7 - Llave de encendido
8 - Cuentahoras
9 - Borne de conexión a tierra
E
- 14
10 - Interruptor magnetotérmico 3p 16A
11 - General IInterruptor magnetotérmico 1p 16A
12 - Interruptor magnetotérmico diferencial
13 - Toma monofásica CE 16A 230V 2p+t
14 - Toma trifásica CE 16A 400V 3p+t
15 - Toma trifásica CE 32A 400V 3p+n+t
MPF 16 TM
MPF 22 TM
M
L
G
E
D
F
M
2
G
1
11
12
14
15
I
B
N
A
H
MPF 16 BA
C
H
MPF 22 BA
3 4 5
6
8
7
10
9
13
13
