I MPF 16-22

2 CARATTERISTICHE GENERALI

Il gruppo elettrogeno è stato progettato per l'impiego in campo
industriale, utilizza motorizzazioni di alta affidabilità del tipo
diesel a 1.500 giri con raffreddamento ad acqua . Particolare
attenzione è stata posta al grado di protezione, da agenti
esterni, alla salvaguardia del motore e alla tutela delle parti
elettriche da sovraccarichi o sovratemperature, adottando
sistemi automatici in grado di arrestare il gruppo in caso di
anomalie di funzionamento.
Il gruppo elettrogeno risulta essere particolarmente silenzioso
grazie ad una cofanatura insonorizzante, coibentata interna-
mente, e ad un avanzato sistema d'insonorizzazione dello
scarico dei fumi di combustione.
Gli alternatori impiegati sono del tipo sincrono autoeccitato,
con regolazione elettronica della tensione.
2.1 A
LLESTIMENTI
Una delle caratteristiche di questo gruppo elettrogeno, è quella
di poter essere fornito in diverse configurazioni:
1) Per utilizzo installazione fissa (MPF 16 BA / MPF 22 BA);
2) Con carrello traino lento a timone mobile (MPF 16TM /
MPF 22 TM).
E' possibile passare da una configurazione per installazione
fissa ad una mobile e viceversa.

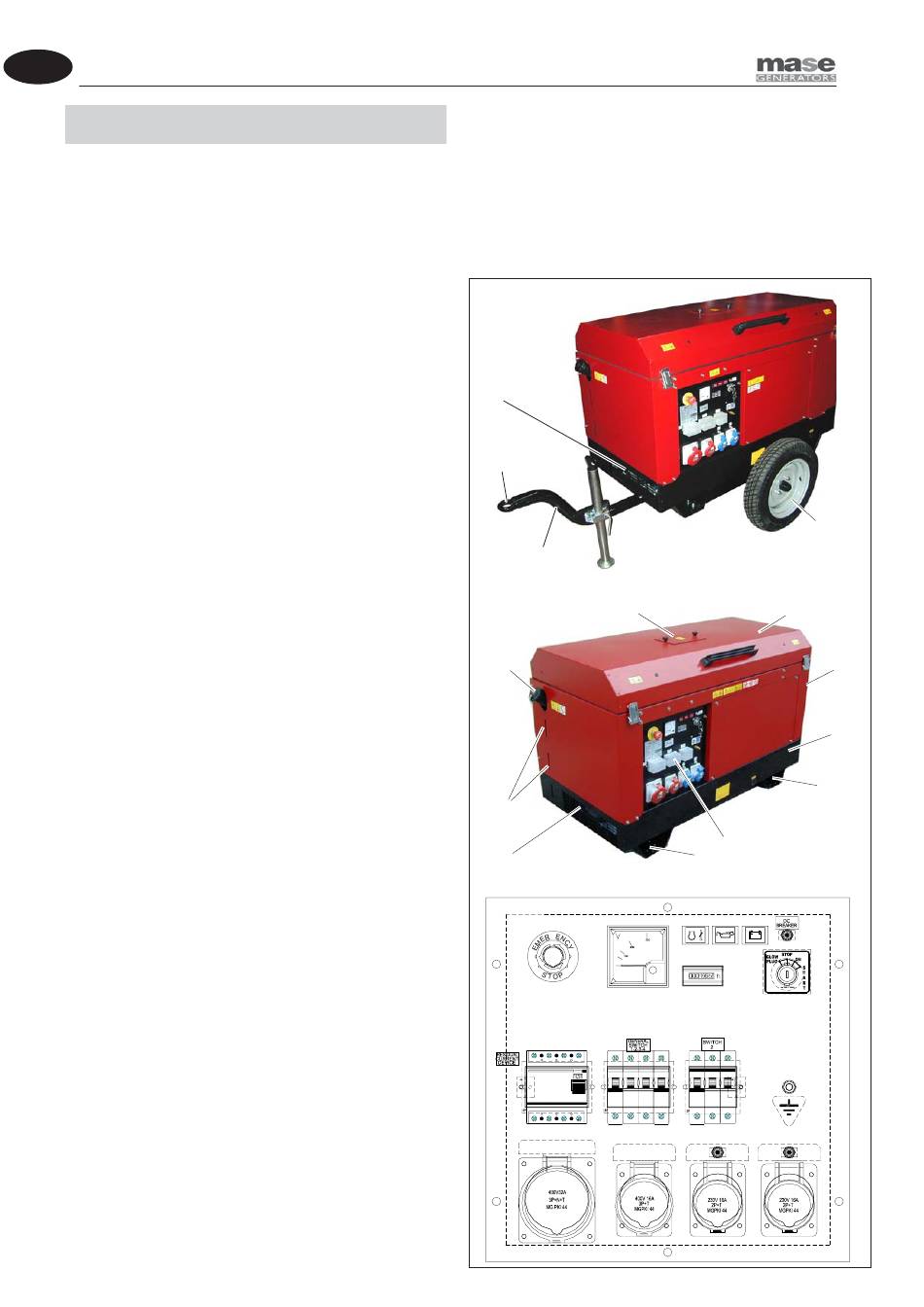

2.2 C
OMPOSIZIONE DEI GRUPPI ELETTROGENI
I gruppi elettrogeni sono composti essenzialmente dai se-
guenti componenti:
A Telaio base
B Cofano apribile lato motore
C Pannello strumenti e prese
D Serbatoio
E Gancio di sollevamento
F Livello carburante
G Timone
H Piede d'appoggio
I Ruota
L Gancio di traino
M Griglia di aspirazione aria
N Griglia di uscita aria
2.3 P
ANNELLO PRESE E STRUMENTI
Ogni gruppo elettrogeno dispone di un pannello strumenti per
i comandi e i controlli sul quale si trovano i seguenti componen-
ti:
1 Pulsante d'arresto d'emergenza
2 Voltmetro
3 Spia segnalazione alta temperatura motore
4 Spia segnalazione bassa pressione olio
5 Spia segnalazione avaria carica batteria
6 Termico protezione bassa tensione
7 Chiave d'accensione
8 Contaore
9 Morsetto di collegamento a terra
10 Interruttore magnetotermico
11 Interruttore magnetotermico generale
I
- 14
12 Interruttore magnetotermico differenziale
13 Presa monofase CEE 16A 230V - 2P+T
14 Presa trifase CEE 16A 400V - 3P+T
15 Presa trifase CEE 32A 400V - 3P+N+T
MPF 16 TM
MPF 22 TM
M
L
G
E
D
F
M
2
G
1
11
12
14
15
I
B
N
A
H
MPF 16 BA
C
H
MPF 22 BA
3 4 5
6
8
7
10
9
13
13
