MPF 16-22
2 PRINCIPALES CARACTÉRISTIQUES
Les groupes électrogènes ont été conçus pour l'utilisation
dans le domaine industriel, ils sont équipés de motorisations
à fiabilité élevée de type diesel à 1.500 tours avec refroidissement
à eau. Une attention particulière a été apportée au degré de
protection contre les agents extérieurs, à la protection du
moteur et des pièces électriques contre les surcharges ou
F
excès de température et des systèmes automatiques en
mesure d'arrêter le groupe en cas d'anomalie de fonctionnement
ont été adoptés.
Les groupes électrogènes sont particulièrement silencieux
grâce à une caisse insonorisante, isolée de l'intérieur, ainsi
qu'à un système particulièrement avancé d'insonorisation de
l'échappement des fumées de combustion.
Les alternateurs utilisés sont du type synchrone à excitation
automatique, avec une régulation électronique de la tension.
2.1 E
QUIPEMENTS
L'une des caractéristiques de ce groupe électrogène est celle
d'être disponible en trois configurations différentes:
1) Pour utilisation installation fixe (MPF 16 BA /
MPF 22 BA);
2) Traction lente à timon mobile (MPF 16 TM /
MPF 22 TM).
Il est possible de passer d'une configuration à l'autre en
installant les différentes options.

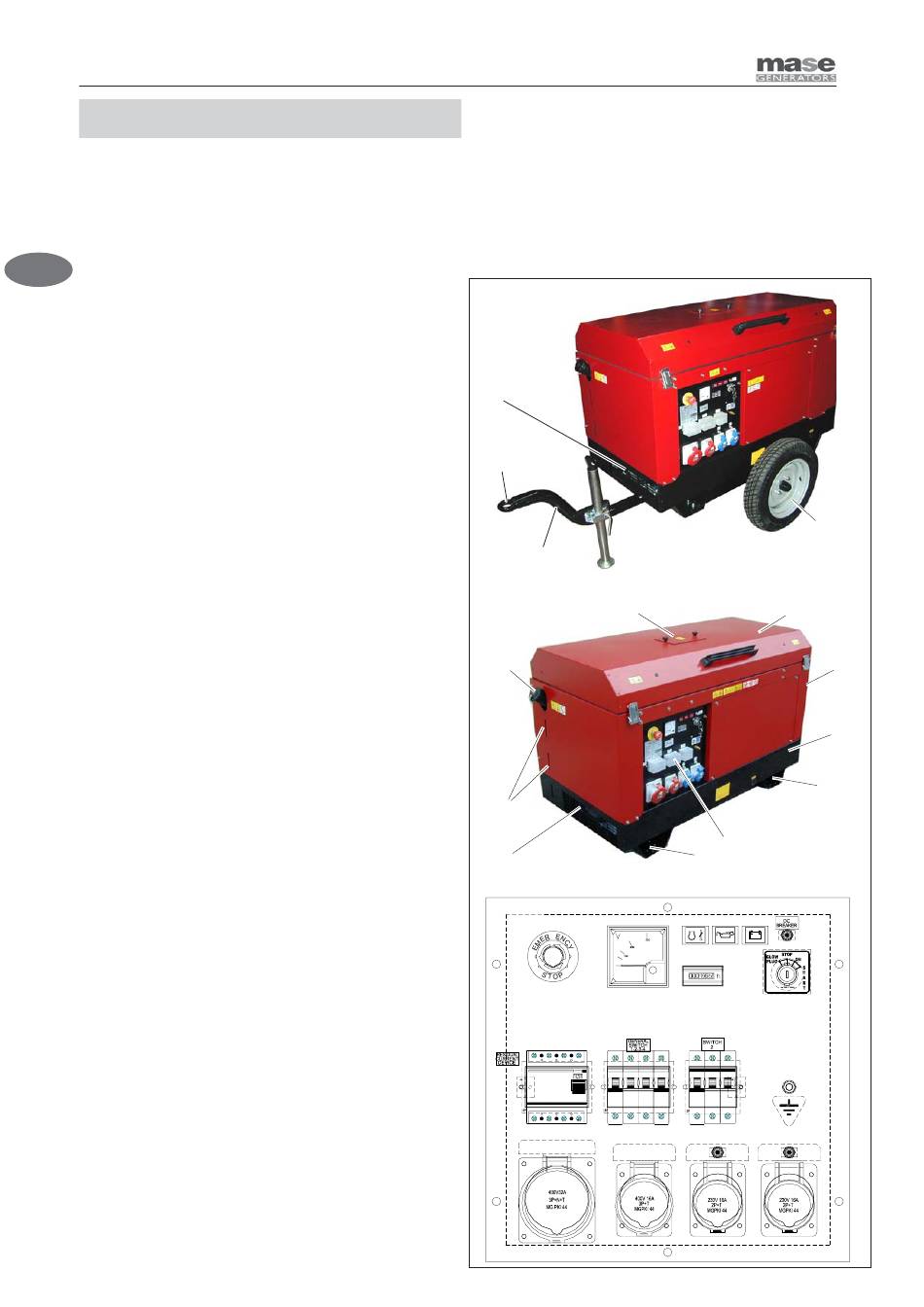

2.2 C
OMPOSITION DES GROUPES ÉLECTROGÈNES
Les groupes électrogènes sont essentiellement constitués
des composants suivants:
A - Châssis portant
B - Coffre ouvrable côté moteur
C - Tableau instruments et prises
D - Bouchon réservoir
E - Crochet de levage
F - Jauge niveau le combustible
G - Mobile
H - Pied d'appui
I - Roue
L - Crochet de soulèvement
M - Grille d'aspiration air
N - Grille de sortie de l'air
2.3 P
ANNEAU PRISES ET INSTRUMENTS
Chaque groupe électrogène dispose d'un tableau instruments
pour les commandes et les contrôles, sur lequel se trouvent les
composants suivants:
1 - Poussoir d'arrêt d'urgence
2 - Voltmètre
3 - Voyant Protection haute température moteur
4 - Voyant "OIL" Protection basse pression d'huile
5 - Voyant «BATT»
6 - Protection thermique tension basse
7 - Clé de démarrage
8 - Compte-heures
9 - Borne de branchement à la terre
F
- 14
10 - Interrupteur magnétothermique 3p 16A
11 - General Interrupteur magnétothermique
12 - Interrupteur magnétothermique différentiel
13 - Prise monophasée CE 16A 230V 2p+t
14 - Prise triphasée CE 16A 400V 3p+t
15 - Prise triphasée CE 32A 400V 3p+n+t
MPF 16 TM
MPF 22 TM
M
L
G
E
D
F
M
2
G
1
11
12
14
15
I
B
N
A
H
MPF 16 BA
C
H
MPF 22 BA
3 4 5
6
8
7
10
9
13
13
