Ersetzen - Graco Pro Xp Anleitung, Teile

Reparieren
Lufteinlass mit mit Drehgelenk Drehgelenk und
Lufteinlass Lufteinlass mit Drehgelenk
1. Befolgen Sie die Arbeitsschritte im Kapitel
für Wartungsarbeiten vorbereiten, page
2. Zum Austauschen des Luftauslassventils:
a. Klemme (36) und Abluftrohr (35) entfernen.
b. Drehgelenk (21) vom Pistolengriff (16)
abschrauben. Drehgelenk ist Linksgewinde.
Halterung (7) entfernen.
c. Das Auslassventil (8) vom Griff (16)
abziehen. O-Ring (8a) prüfen und bei Bedarf

ersetzen.

d. O-Ring (8a*) am Auslassventil (8)
installieren. Den O-Ring leicht mit
silikonfreiem Schmiermittel schmieren.
e. Das Auslassventil (8) in den Griff (16)
einsetzen.
f. Gewindedichtmittel auf obere Gewinde des
Drehgelenks (21) auftragen. Halterung (7)
positionieren und Drehgelenk in Pistolengriff
(16) schrauben. Mit 8,4-9,6 N•m (75-85 in-lb)
festziehen.
g. Rohr (35) und Klemme (36) installieren.
3. Zum Austauschen des Lufteinlass-Drehgelenks:
a. Drehgelenk (21) vom Pistolengriff (16)
abschrauben. Drehgelenk ist Linksgewinde.
b. Gewindedichtmittel auf obere Gewinde
des Drehgelenks auftragen. Drehgelenk in
Pistolengriff schrauben. Mit 8,4-9,6 N•m
(75-85 in-lb) festziehen.
56
und Abluftventil Abluftventil ersetzen ersetzen
und Abluftventil ersetzen
Pistole
43.

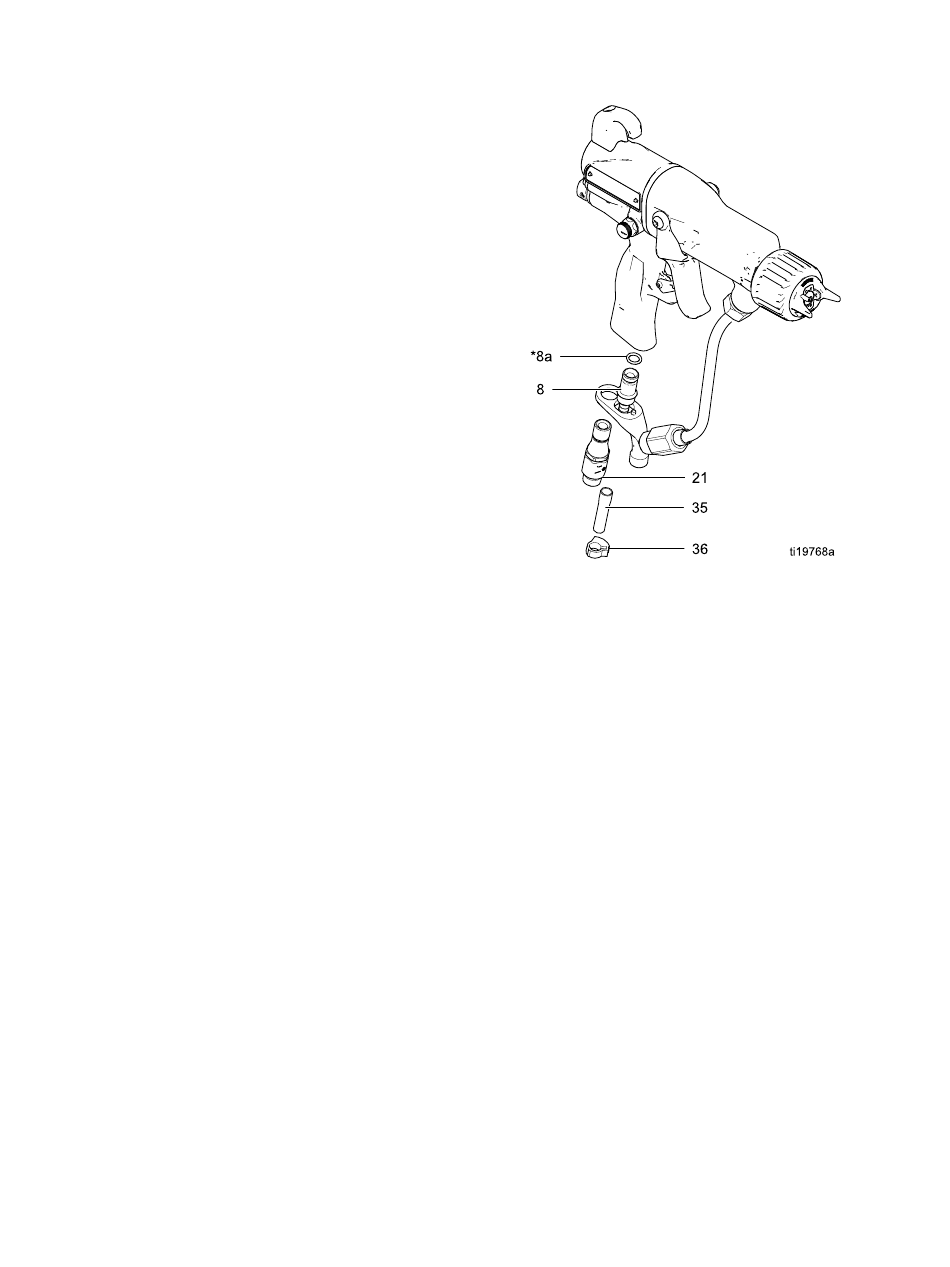

Figure 44 Lufteinlassfitting und Abluftventil
332062M
