Smart - - - Modul Modul ersetzen ersetzen
Smart Smart Modul ersetzen
Wenn die Fehleranzeige erscheint, hat das
Smart-Modul die Kommunikation mit dem
Hochspannungserzeuger verloren. Auf gute
Verbindungen zwischen Smart-Modul und
Hochspannungserzeuger prüfen.
Wenn die LEDs des Moduls nicht leuchten, das
Modul austauschen.
1. Nach dem in Pistole für Wartungsarbeiten
vorbereiten, page 43
vorgehen.
2. Spitzschraube (31e), O-Ring (31f) und ES
HI/LO-Schalter (31c) von unterer rechter Ecke
der Patrone des Smart-Moduls (31a) entfernen.
3. Die verbleibenden drei Schrauben (31d) aus der
Patrone entfernen.
4. Smart-Modul aus Pistolen-Rückseite ziehen.
Das Flachbandkabel (RC) vom Stecker (GC) im
Pistolengriff trennen.
5. Dichtung (31b) entfernen.
6. Eine neue Dichtung (31b) an der neuen Patrone
(31a) einsetzen. Darauf achten, dass die
gekerbten Ecken der Dichtung oben liegen.
7. Das Flachbandkabel des Moduls (RC) mit dem
Pistolenkabel (GC) ausrichten und wie dargestellt
fest zusammenschieben. Die miteinander
verbundenen Kabel in die Aussparung des
Pistolengriffs schieben. Das Modul bündig mit
der Rückseite des Pistolengriffs einbauen.
8. Spitzschraube (31e), O-Ring (31f) und ES
HI/LO-Schalter (31c) in der unteren, linken Ecke
der Patrone (31a) einsetzen.
9. Die drei verbleibenden Schrauben (31d)
installieren. Mit 0,8-1,0 N•m (7-9 in-lb)
festziehen.
332062M
beschriebenen Verfahren

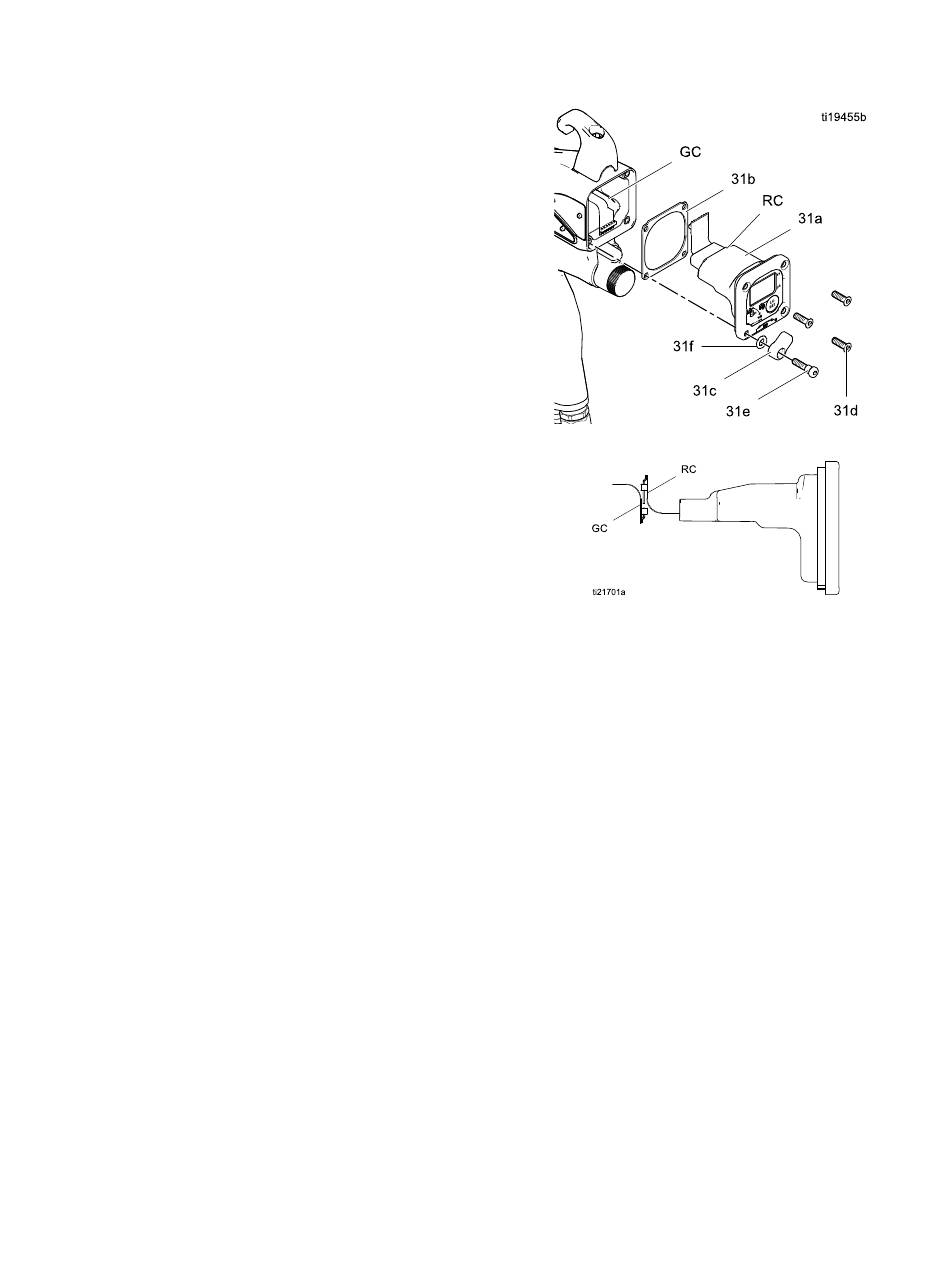

Figure 42 Smart-Modul
Figure 43 Flachbandkabel ausrichten
Reparieren
55
