Hornluftventil Reparieren; Reparatur Des Einstellventils Für; Zerstäuberluft - Graco Pro Xp Anleitung, Teile

Reparieren

Hornluftventil reparieren

reparieren
Hornluftventil Hornluftventil reparieren
1. Befolgen Sie die Arbeitsschritte im Kapitel
für Wartungsarbeiten vorbereiten, page
2. Schlüssel auf Schlüsselflächen des Ventilsatzes
(30) setzen und vom Griff (16) abschrauben.
HINWEIS: Ventil kann entweder als Einheit HINWEIS: HINWEIS:
(weiter mit Schritt 9) oder als Einzelteile (Schritte
3-9) ersetzt werden.
3. Haltering (30d) entfernen.
4. Ventilschaft (30b) im Gegenuhrzeigersinn
drehen, bis er sich vom Ventilgehäuse (30a) löst.
5. O-Ring (30c) entfernen.
6. Alle Teile reinigen und auf Verschleiß oder
Beschädigungen prüfen.
HINWEIS: Silikonfreies Fett, Teile-Nr. 111265,
HINWEIS: HINWEIS:
auftragen. Nicht zu viel Fett auftragen.
7. Beim Zusammenbau des Gebläseluftventils
(30) Ventilgewinde leicht schmieren und Schaft
(30b) ganz ins Gehäuse (30a) schrauben, bis er
ansteht. O-Ring (30c*) installieren, schmieren
und Ventilschaft abschrauben, bis O-Ring ins
Gehäuse eintritt.
8. Haltering (30d) wieder zusammenbauen. Den
Ventilschaft vom Gehäuse schrauben, bis
er sich aufgrund des Halterings nicht weiter
herausschrauben lässt.
9. Schraubenschlüssel an Schlüsselflächen des
Gehäuses ansetzen und Ventilbaugruppe (30)
in Pistolengriff (16) schrauben. Mit 1,7 N●m (15
in-lb) festziehen.
52
Pistole
43.

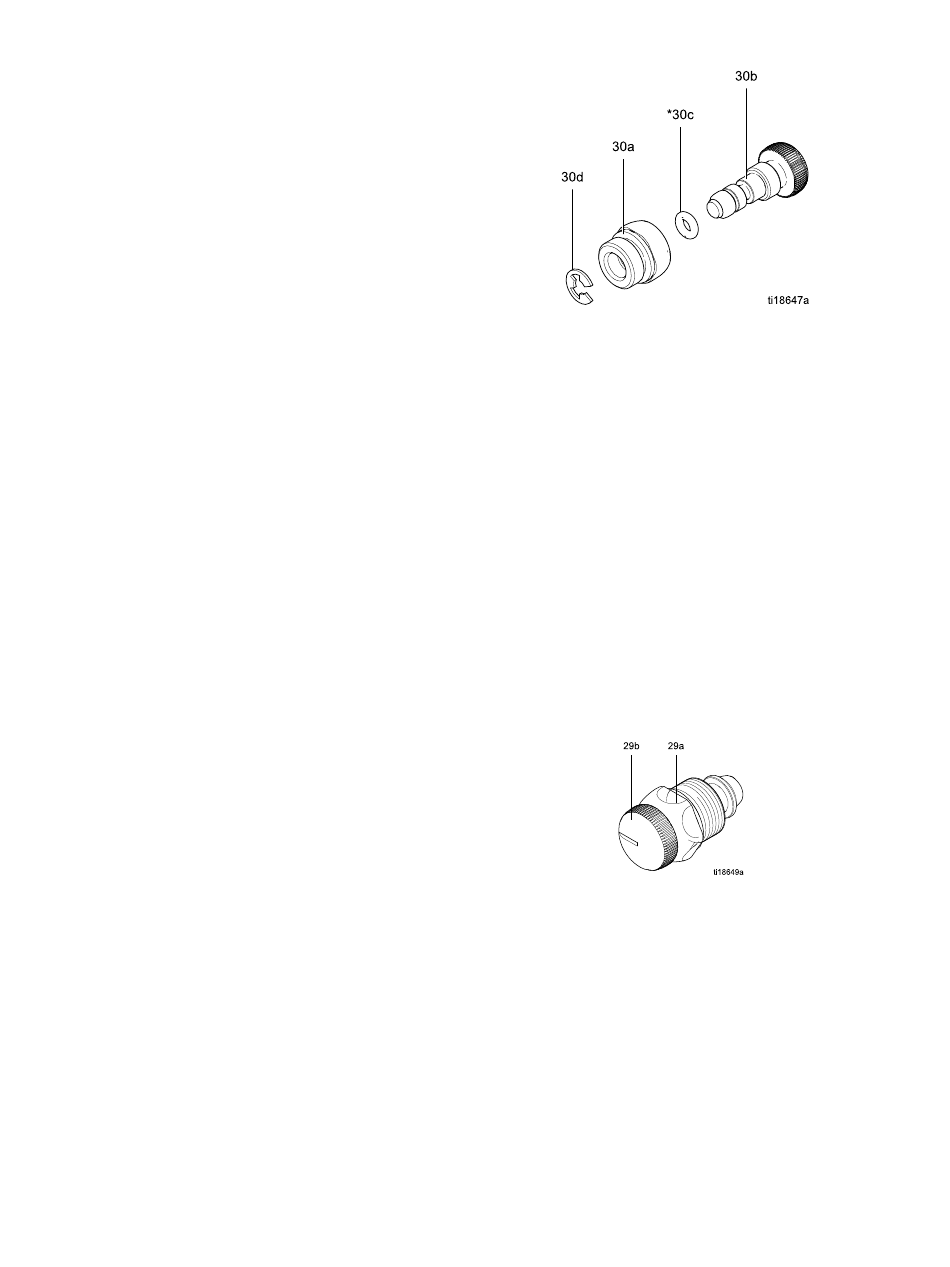

Figure 37 Hornluftventil
Reparatur des
Reparatur Reparatur
Zerstäuberluft
Zerstäuberluft Zerstäuberluft
1. Nach dem in
vorbereiten, page 43
vorgehen.
2. Schlüssel auf Schlüsselflächen des Ventilsatzes
(29) setzen und vom Griff (16) abschrauben.
3. Ventilsatz prüfen. Bei Beschädigungen neues
Ventil (29) installieren.
4. Vor Installation der Ventileinheit in Griff,
Ventilsystem (29b) aus Gehäuse (29a)
schrauben, bis es stoppt.
5. Ventileinheit in Pistolengriff schrauben.
Ventilgehäuse (29a) mit 1,7 N•m (15 in-lb)
festziehen.
Figure 38 Einstellventil für Zerstäuberluft
des Einstellventils Einstellventils für
des Einstellventils
Pistole für Wartungsarbeiten
beschriebenen Verfahren
für
für
332062M
