Fehleranzeige Fehleranzeige Fehleranzeige
Verliert das Smart-Modul die Kommunikation
mit dem Hochspannungserzeuger, erscheint die
Fehleranzeige, die Hz-Anzeige leuchtet rot und
das Smart-Modul ist deaktiviert. Siehe Abb. 3 und
Legende Smart-Pistolen, page
Betriebsmodus oder im Diagnosemodus auftreten.
Siehe Fehlerbehebung in der Elektrik, page
Kommunikation muss wiederhergestellt werden,
damit Smart-Modul wieder funktionsfähig ist.
HINWEIS: Es dauert 8 Sekunden, bis die
HINWEIS: HINWEIS:
Fehleranzeige erscheint. Wurde Pistole zerlegt, vor
dem Spritzen 8 Sekunden warten, um sicherzustellen,
dass kein Fehlerzustand aufgetreten ist.
HINWEIS: Liegt kein Strom an Pistole an, erscheint HINWEIS: HINWEIS:
Fehleranzeige nicht.

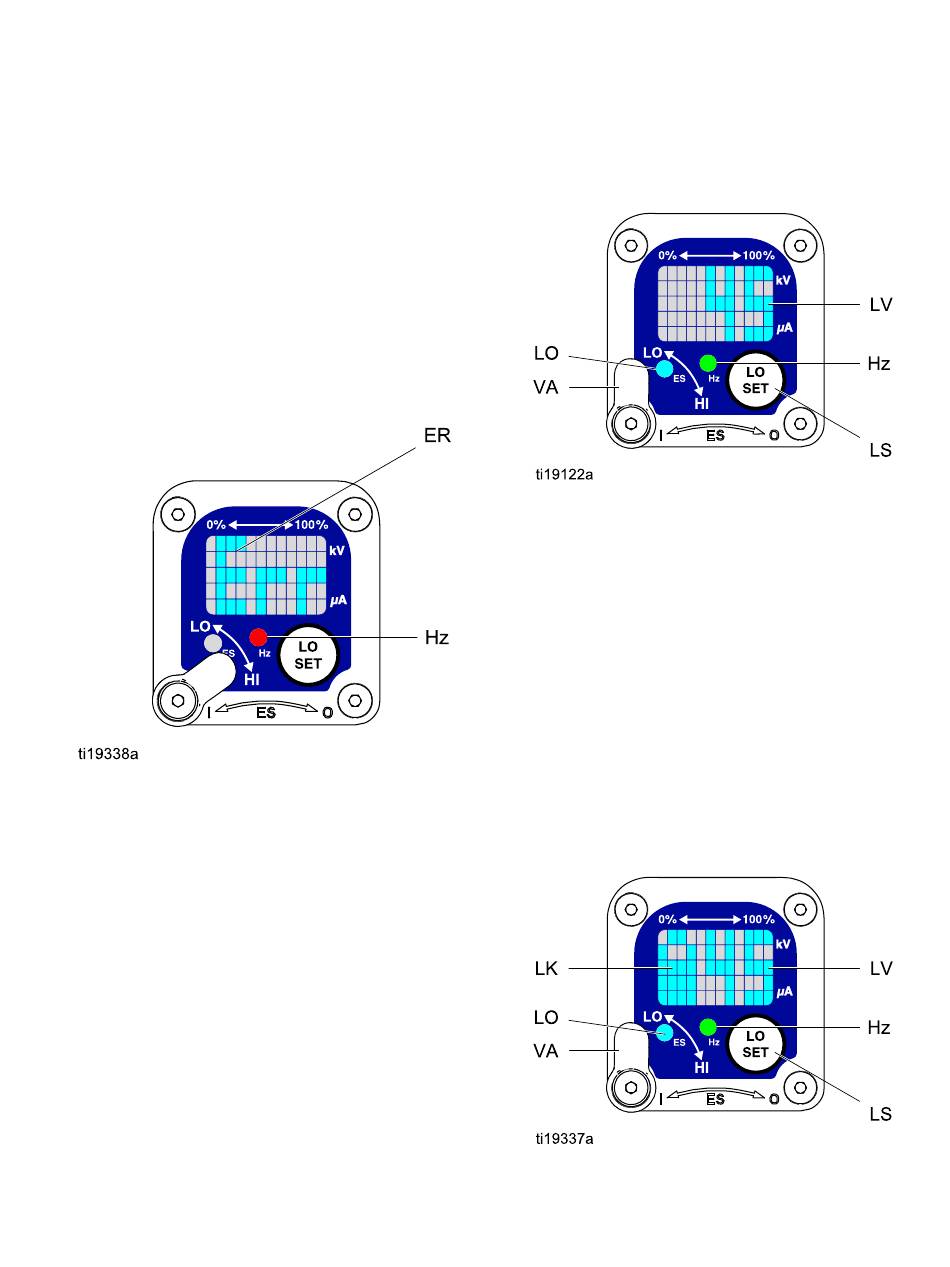

Figure 3 Fehleranzeige
Niederspannung einstellen einstellen
Niederspannung Niederspannung einstellen
Die Niederspannungseinstellung kann
durch den Bediener vorgenommen
werden. Um im Betriebsmodus den
Niederspannungseinstellbildschirm
aufzurufen, „LO SET"-Schaltfläche (LS)
kurzzeitig drücken. Bildschirm zeigt aktuelle
Niederspannungseinstellung an. Siehe Abb. 4 und
Legende Smart-Pistolen, page
Bereiche sind:
• 85-kV-Pistolen: 40 bis 85 kV
• 60-kV-Pistolen: 30 bis 60 kV
Spannungseinstellschalter (VA) auf LO stellen.
Wiederholt die LO SET-Schaltfläche drücken, um die
Einstellung in Fünfer-Schritten zu erhöhen. Wenn die
Anzeige den Maximalwert erreicht hat, wechselt sie
wieder zum Minimalwert der Pistole. Schaltfläche
332062M
12. Dies kann im
41.
12. Die möglichen
Übersicht über die Pistole
solange drücken, bis gewünschte Einstellung erreicht
ist.
HINWEIS: Nach 2 Sekunden der Inaktivität kehrt die HINWEIS: HINWEIS:
Anzeige auf den Betriebsbildschirm zurück.
HINWEIS: Niederspannungseinstellung kann HINWEIS: HINWEIS:
verriegelt sein. Siehe Verriegelungssymbol, page
Figure 4 Niederspannungseinstellbildschirm
(unverriegelt)
Verriegelungssymbol Verriegelungssymbol Verriegelungssymbol
Die Niederspannungseinstellung kann verriegelt
sein. Bei Verriegelung erscheint ein Bild
(LK) auf dem Bildschirm. Siehe Abb. 5 und
Legende Smart-Pistolen, page
• Im HI-Modus ist die Niederspannungseinstellung
immer verriegelt. Das Verriegelungssymbol
immer immer
erscheint, wenn die LO SET-Schaltfläche gedrückt
wird.
• Im LO-Modus erscheint das Verriegelungssymbol
nur nur, wenn die Verriegelung aktiviert ist. Für die Ver- nur
und Entriegelung der Niederspannungseinstellung,
siehe Niederspannung-Verriegelungsbildschirm,
page 14.
Figure 5 Niederspannungseinstell-Bildschirm
(verriegelt)
11.
12.
