Reparatur Des Luftventils - Graco Pro Xp Anleitung, Teile

Reparieren
Reparatur des des Luftventils Luftventils
Reparatur Reparatur des Luftventils
1. Befolgen Sie die Arbeitsschritte im Kapitel
für Wartungsarbeiten vorbereiten, page
2. Nach dem in Pistolenlauf ersetzen, page
47 beschriebenen Verfahren vorgehen.
3. Schrauben (13) und Abzug (12) entfernen.
4. ES An/Aus-Ventil entfernen. Siehe
ES-An/Aus-Ventilsatz reparieren, page
5. Die Feder entfernen (2).
6. Vorn auf den Luftventilschaft drücken, um sie
hinten aus dem Griff treiben. Gummidichtung
(23a*) prüfen und bei Beschädigung ersetzen.
7. U-Dichtung (3) prüfen. Die U-Dichtung nur
entfernen, wenn sie beschädigt ist. Falls
sie entfernt wird, die neue Dichtung mit den
Lippen zum Pistolengriff (16) zeigend einbauen.
U-Dichtung auf Luftventilschaft positionieren, um
Einsetzen in Pistolengriff zu unterstützen.

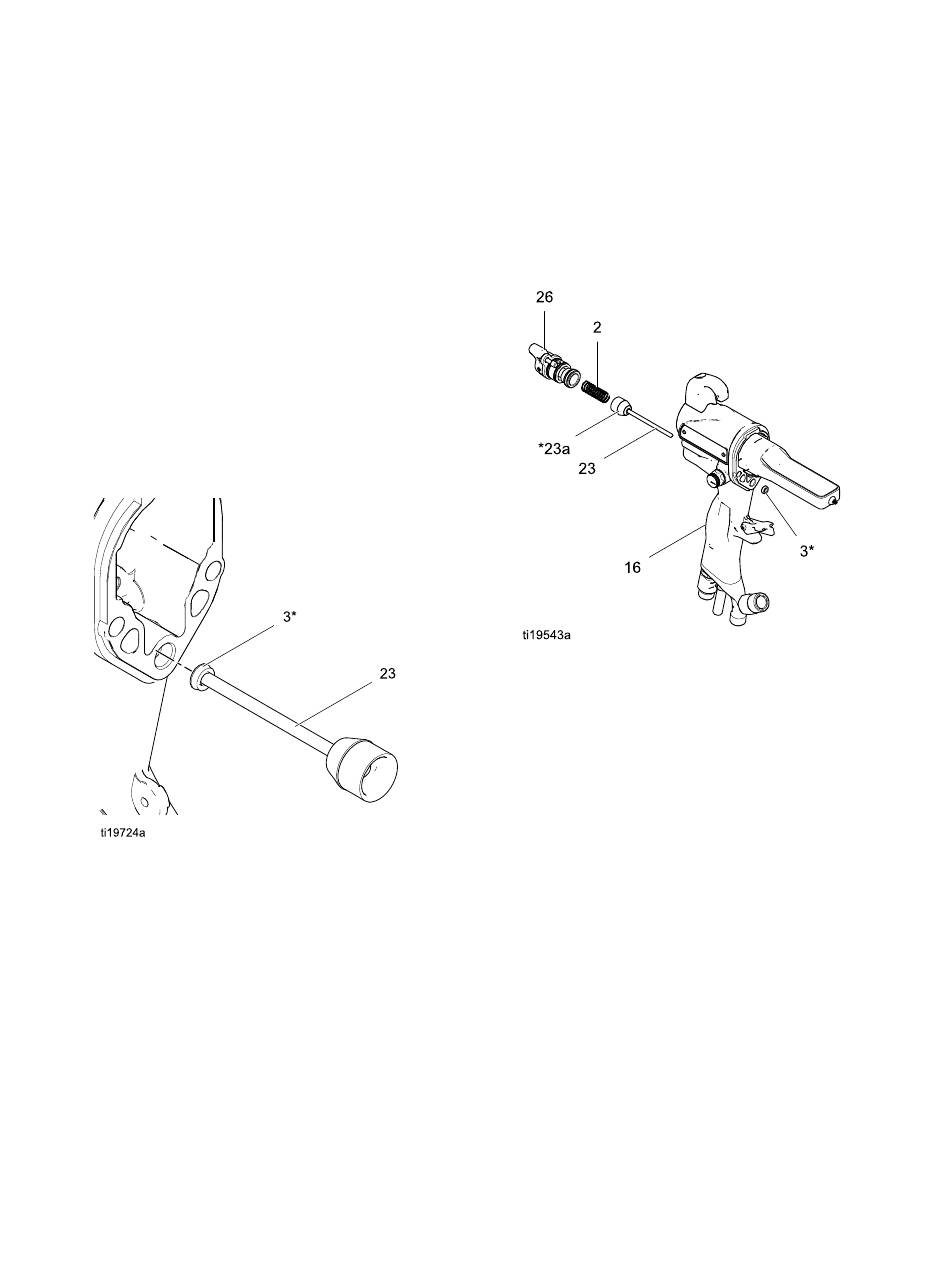

Figure 40 U-Dichtung installieren
54
Pistole 8. Luftventil (23) und Feder (2) im Pistolengriff (16)
43. installieren.
9. ES An/Aus-Ventil einbauen. Siehe
ES-An/Aus-Ventilsatz reparieren, page
10. Abzug (12) und Schrauben (13) anbringen.
11. Nach dem in
53. 47 beschriebenen Verfahren vorgehen.
Figure 41 Luftventil
Pistolenlauf installieren, page
53.
332062M
