Reparieren
Luftkappe, Spritzdüse
Spritzdüse und
Luftkappe,
Luftkappe,
Spritzdüse
1. Siehe
Pistole für Wartungsarbeiten vorbereiten,
page
39.
2. Haltering (22) und Luftkappe/Düsenschutzeinheit
(25) entfernen.

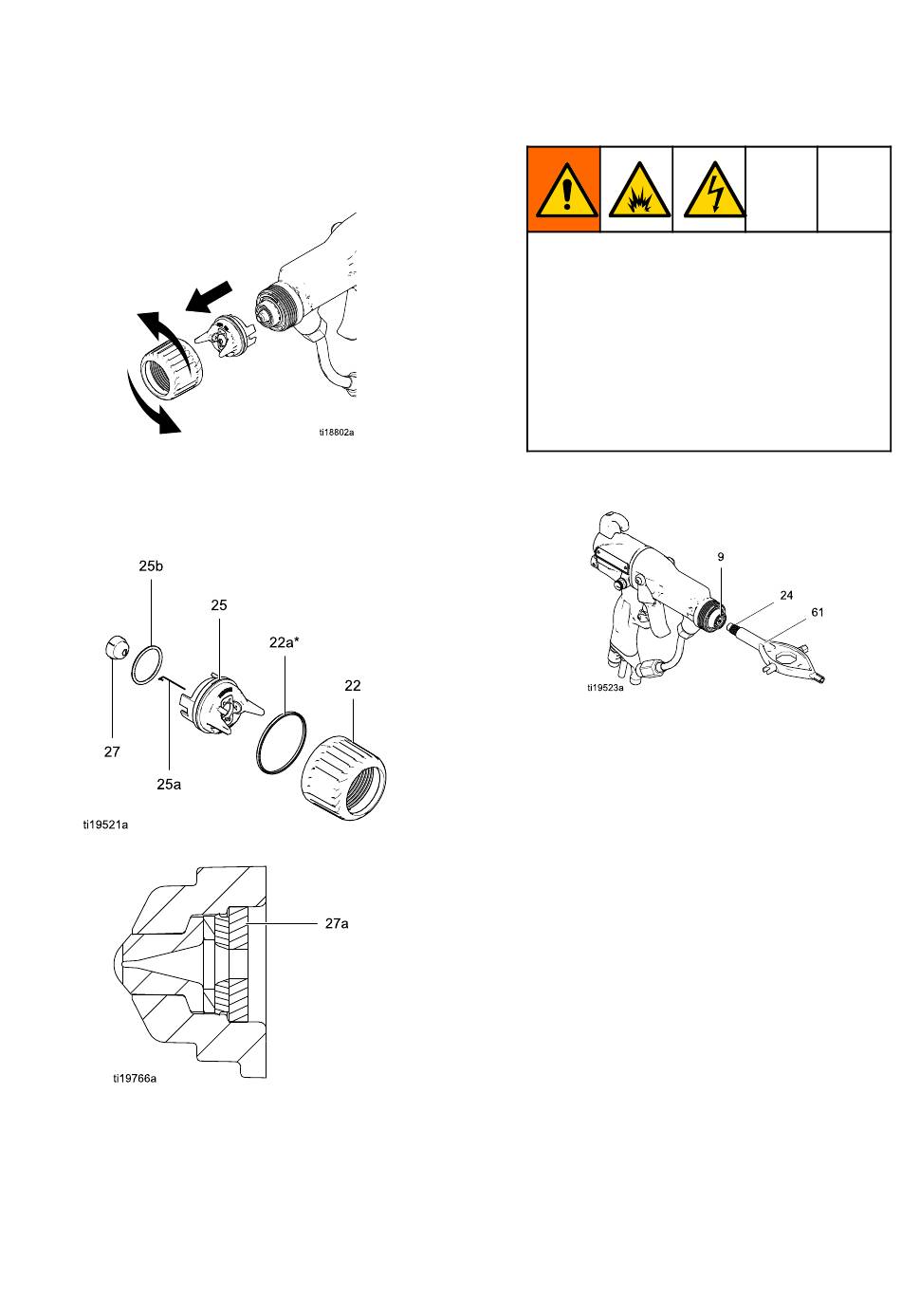

Figure 20 Luftkappe entfernen
3. Die Luftkappeneinheit zerlegen. Den Zustand
von U-Dichtung (22a), O-Ring (25b) und
Düsendichtung (27a) prüfen. Tauschen Sie
beschädigte Teile aus.
Figure 21 Luftkappeneinheit zerlegen
Figure 22 Düsendichtung
40
und Materialsitzgehäuse
Materialsitzgehäuse ersetzen
und
Materialsitzgehäuse
ersetzen
ersetzen
4. Für den Austausch der Elektrode (25a) siehe
Elektrode ersetzen, page
Der leitfähige Ring (9) ist ein leitender
Kontaktring aus Metall und kein dichtender
O-Ring. Um die Gefahr von Brand, Explosion
oder Stromschlag zu verringern:
• den leitfähigen Ring nur entfernen, wenn er
ersetzt werden muss.
• die Pistole niemals ohne eingesetzten
leitfähigen Ring betreiben.
• den leitfähigen Ring nur durch ein
Original-Ersatzteil von Graco ersetzen.
5. Pistole abziehen und Materialsitzgehäuse (24)
mit Multifunktionswerkzeug (61) entfernen.
Figure 23 Materialsitzgehäuse ersetzen
41.
332062K
