Austausch des des Materialnadelsatzes Materialnadelsatzes
Austausch Austausch des Materialnadelsatzes
1. Siehe Pistole für Wartungsarbeiten vorbereiten,
page 43.
2. Luftkappeneinheit und Materialsitzgehäuse
entfernen. Siehe Luftkappe, Spritzdüse und
Materialsitzgehäuse ersetzen, page
3. Den Pistolenlauf abnehmen. Siehe
Pistolenlauf ersetzen, page
4. Abzugsschrauben (13) und Abzug (12)
abnehmen.
5. Federkappe (37) abschrauben. Feder (20a)
entfernen.
6. Sicherstellen, dass das Sitzgehäuse (24) entfernt
wurde. Den 2-mm-Schraubenschlüssel (60) von
hinten in den Materialnadelsatz einführen. Das
Werkzeug hineindrücken, sodass die beiden
Segmente der Nadel einrasten, und gegen den
Uhrzeigersinn ungefähr 12 volle Umdrehungen
drehen, um die Nadel herauszuschrauben.
7. Drücken Sie mit dem Außensechskantende
des Kunststoff-Multifunktionswerkzeugs (61)
vorsichtig vorne am Pistolenzylinder gegen die
Materialnadelkugel, bis die Materialdichtungen
aus der Bohrung austreten.
ACHTUNG
ACHTUNG ACHTUNG
Um Schäden an der Nadelgruppe zu
vermeiden, sollte die Nadel vor dem Entfernen
stets ausgerückt werden.
8. Die Materialnadelgruppe hinten aus dem
Pistolenzylinder herausziehen.
9. Die Materialnadeleinheit in den Pistolenlauf
installieren. Mit Schraubendreher (60) auf Nadel
drücken und festziehen.
10. Feder (20a) installieren.
11. Federkappe (37) installieren. Sicherstellen, dass
die Erdungsfeder (37a) vorhanden ist.
12. Abzug (12) und Schrauben (13) anbringen.
13. Den Pistolenlauf anbringen. Siehe
Pistolenlauf installieren, page
14. Sitzgehäuse und Luftkappeneinheit
installieren. Siehe
und Materialsitzgehäuse ersetzen, page
15. Siehe Pistolenwiderstand messen, page
48
44.
47.
47.
Luftkappe, Spritzdüse
44.
35.

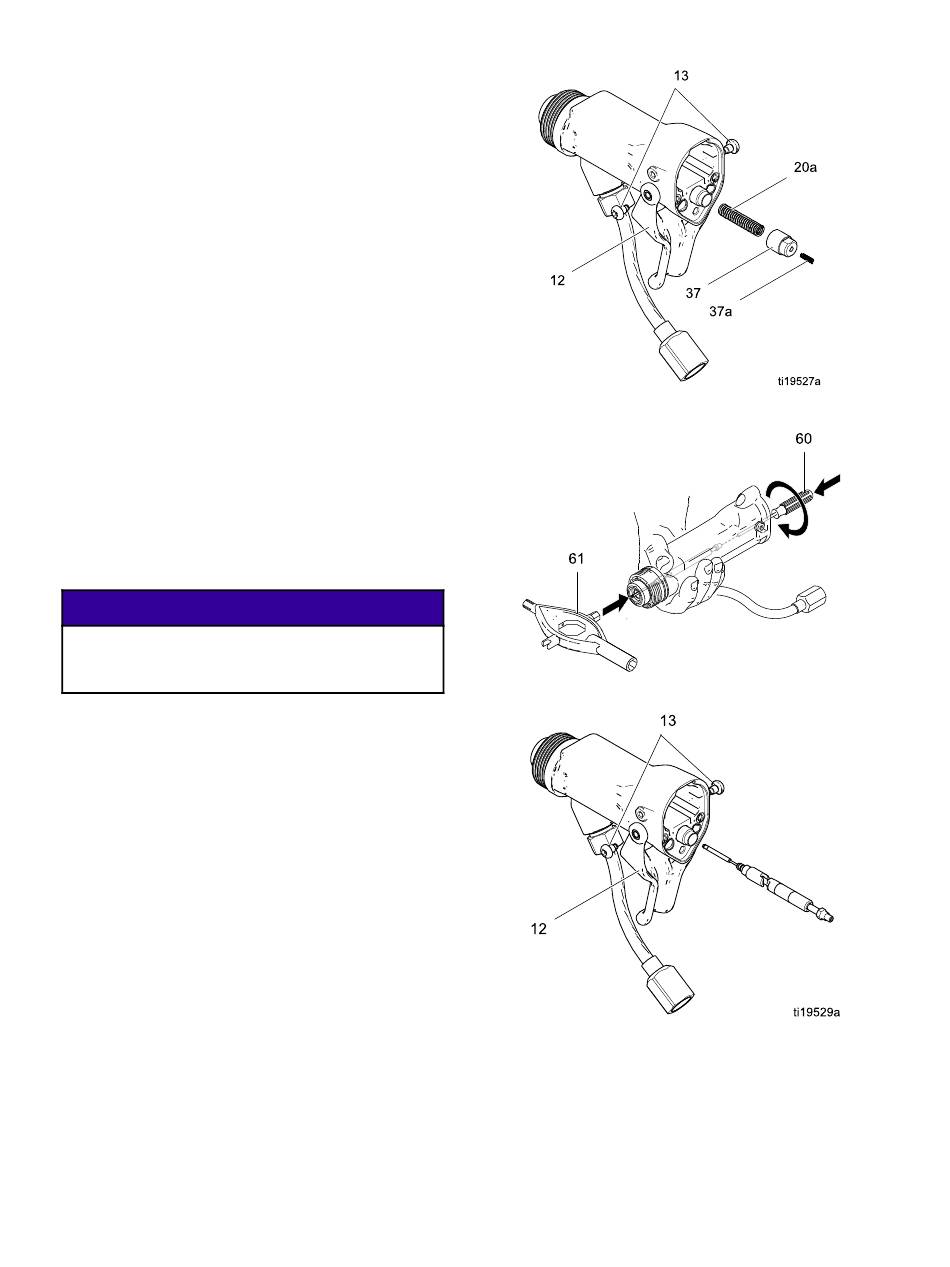

Figure 29 Kappe und Feder entfernen
Figure 30 Materialnadel entfernen
Figure 31 Austauschen der Materialnadel
