12. Die Spulenbaugruppe (15a) auf der Werkbank
mit nach oben weisendem Gebläseende ablegen.
Das Gebläse (15e♦) auf das lange Teil des
Schafts (S) drücken. Die Gebläseflügel müssen
wie abgebildet ausgerichtet sein.
13. Die Spuleneinheit (15a) vorsichtig in das vordere
Gehäuse (15d♦) drücken und dabei den Pin der
Spule am Steckplatz im Gehäuse ausrichten.
Der 3-polige Steckverbinder (PC) muss sich
unterhalb der breiteren Nut (W) der vorstehenden
Gehäuseteile befinden, wie in Abb. 35 dargestellt.
Darauf achten, dass die Passstifte der Spule (P)
entsprechend Abb. 34 positioniert sind.
14. Das Gebläse (15e) drehen, bis die Flügel die
vier vorstehenden Teile der Lager (T) auf der
Gehäuserückseite nicht länger verdecken.
Sicherstellen, dass die Flügel des unteren Lagers
(15b1♦) mit den Teilen auf einer Linie liegen.

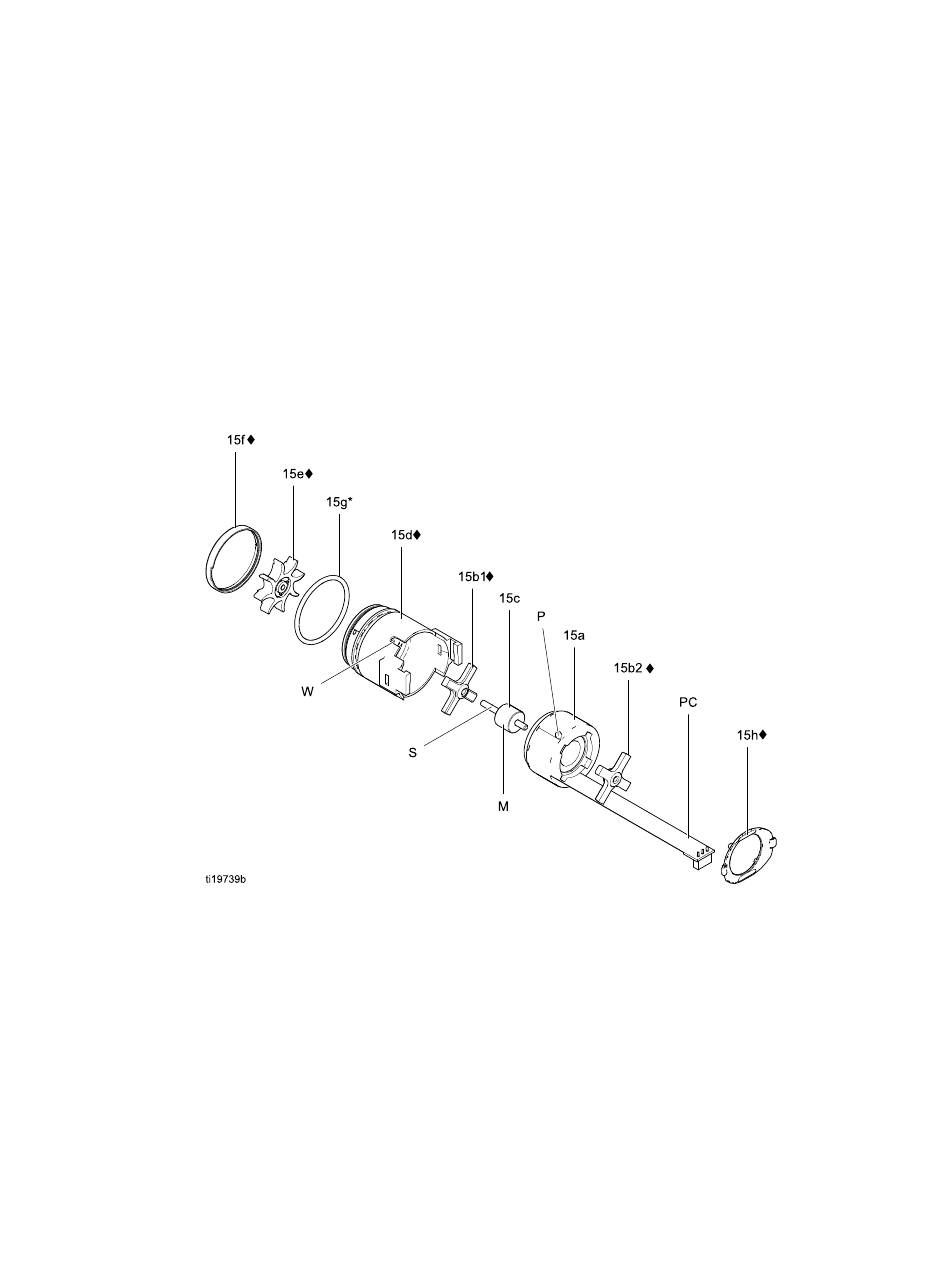

Figure 36 Generator
332062M
15. Spule vollständig ins Gehäuse (15d♦) setzen.
Mit Clip (15h♦) sichern und sicherstellen, dass
vorstehende Teile mit Schlitzen im Gehäuse
verbunden sind.
16. Sicherstellen, dass der O-Ring (15g) richtig sitzt.
Die Kappe (15f) installieren.
17. Den Generator am Hochspannungserzeuger
installieren und beide Teile im Griff montieren.
Siehe Hochspannungserzeuger ausbauen und
auswechseln, page
Reparieren
49.
