Elektrische Tests

Elektrische
Elektrische
Elektrische Bauteile im Inneren der Pistole
beeinflussen die Leistung und Sicherheit. Mit
folgenden Tests werden der Zustand des
Hochspannungserzeugers und des Pistolenkörpers
sowie der elektrische Durchgang zwischen den
Komponenten geprüft.
ACHTUNG
ACHTUNG
ACHTUNG
Widerstandspatrone ist Teil des Pistolenkörpers
und nicht abnehmbar. Um Schäden am
Pistolenkörper zu vermeiden, Widerstandspatrone
nicht entfernen.
Megaohmmeter Teile-Nr. 241079 (AA) mit einer
angelegten Spannung von 500 V verwenden. Die
Kabel wie dargestellt anschließen.
Das Megohmmeter, Teile-Nr. 241079 (AA,
siehe Abb. 17) ist nicht für die Verwendung
in Gefahrenbereichen zugelassen. Um das
Risiko einer Funkenbildung zu senken, darf
das Megohmmeter nur dann zum Prüfen der
elektrischen Erdung verwendet werden, wenn:
• die Pistole aus dem Gefahrenbereich entfernt
wurde
• oder alle Spritzgeräte im Gefahrenbereich
ausgeschaltet sind, die Belüftung im
Gefahrenbereich eingeschaltet ist und
keine entflammbaren Dämpfe in diesem
Bereich vorhanden sind (wie z. B. offene
Lösungsmittelbehälter oder Dämpfe, die vom
Spritzen stammen).
Die Nichtbeachtung dieser Warnung kann
Brand, Explosion, Stromschlag sowie schwere
Verletzungen und Sachbeschädigungen zur Folge
haben.
332062M
Tests
Tests

Pistolenwiderstand messen

Pistolenwiderstand
Pistolenwiderstand
1. Den Materialkanal spülen und trocknen.
2. Den Widerstand zwischen Nadelspitze (25a) der
Elektrode und Lufteinlass mit Drehgelenk (21)
messen. Der Widerstand muss sein:
• 106 - 150 Megaohms für 60 kV Pistolen
• 150 - 195 Megaohms für 85 kV Pistolen
Liegt der Wert außerhalb dieses Bereichs, siehe

Widerstand des Hochspannungserzeugers

testen, page
36. Liegt der Widerstand
innerhalb dieses Bereichs, siehe
Fehlerbehebung in der Elektrik, page
um andere mögliche Ursachen für die schlechte
Leistung zu finden.

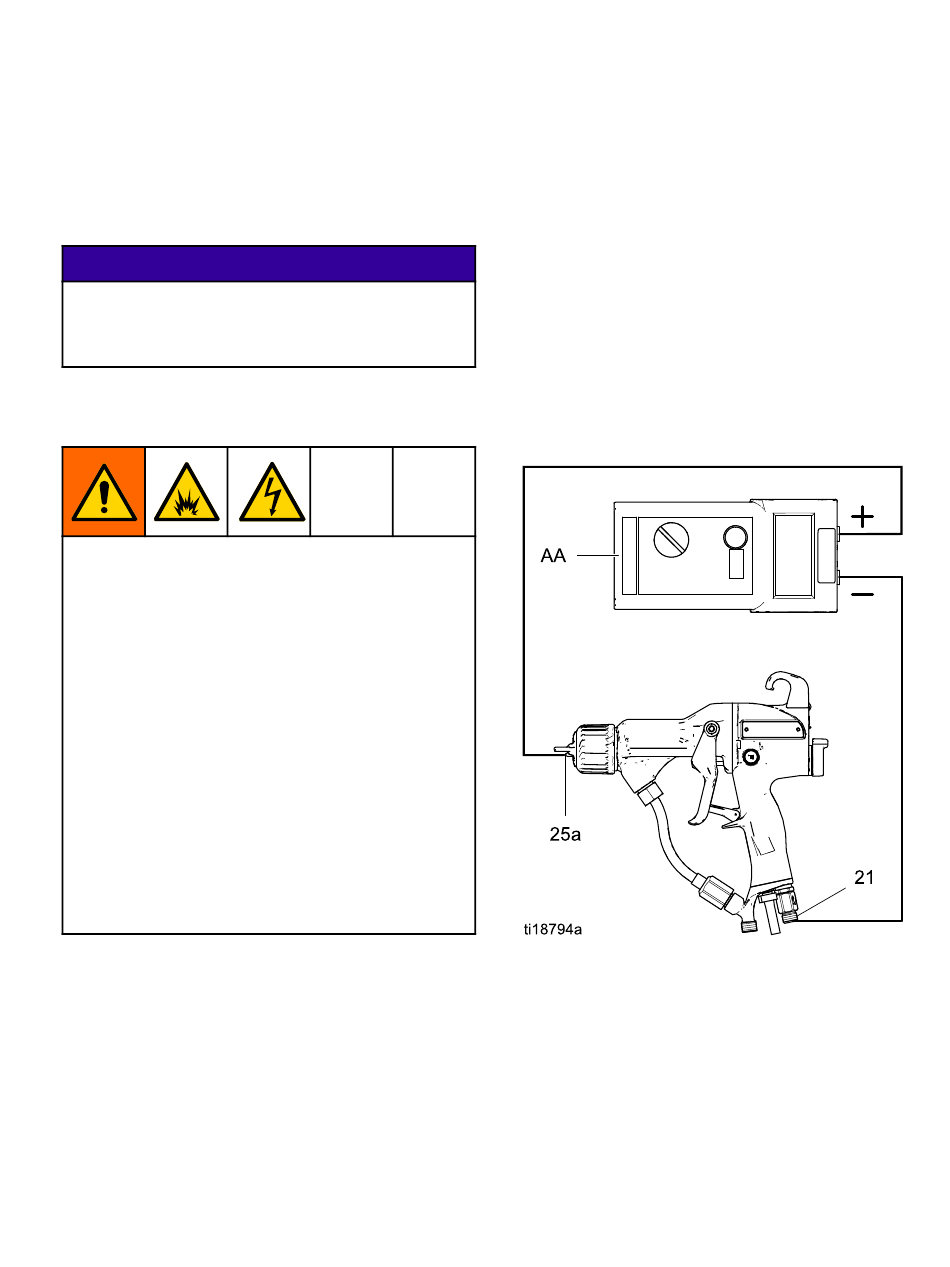

Figure 17 Pistolenwiderstand messen
Elektrische Tests
messen
messen
41,
35
