ACHTUNG
ACHTUNG ACHTUNG
Das Materialsitzgehäuse (24) nicht zu fest
anziehen. Zu festes Anziehen kann zu
Schäden an Gehäuse und Pistolenlauf
führen und ungenaue Materialabsperrung
verursachen.
6. Pistole abziehen und Materialsitzgehäuse
(24) installieren. Festziehen und dann um 1/4
Umdrehung weiter festziehen.
7. Prüfen, dass Spritzdüsenhalterung (27a)
vorhanden ist. Die Lasche der Spritzdüse mit der
Nut in der Luftkappe (25) ausrichten. Spritzdüse
(27) in Luftkappe installieren.
8. Sicherstellen, dass Elektrode (25a) richtig in
Luftkappe sitzt.
9. Prüfen, dass O-Ring (25b) der Luftkappe richtig
sitzt.
10. Prüfen, ob die U-Dichtung (22a) richtig am
Haltering (22) sitzt. Die Lippen der U-Dichtung
müssen nach vorn zeigen.
ACHTUNG
ACHTUNG ACHTUNG
Um Schäden am Düsenschutz zu vermeiden,
Luftkappeneinheit (25) vor Festziehen des
Halterings (22) ausrichten. Die Luftkappe nicht
drehen, wenn der Haltering angezogen ist.
11. Die Luftkappe ausrichten und den Haltering
sicher festziehen.
12. Siehe Pistolenwiderstand messen, page
332062M

Elektrode ersetzen

Elektrode Elektrode
Um die Gefahr von Elektroschocks oder Explosion
zu verringern, niemals die Spritzpistole mit einem
verbogenen, beschädigten oder nicht vorhandenen
Elektrodendraht betreiben.
1. Befolgen Sie die Arbeitsschritte im Kapitel
für Wartungsarbeiten vorbereiten, page
2. Luftkappeneinheit (25) entfernen. Siehe
Luftkappe, Spritzdüse und Materialsitzgehäuse
ersetzen, page
3. Die Elektrode (25a) mit einer Nadelzange hinten
aus der Luftkappe herausziehen.
4. Die neue Elektrode durch die Luftkappenöffnung
drücken. Sicherstellen, dass das kurze Ende
(BB) der Elektrode in die Öffnung (CC) hinten in
der Luftkappe eingreift. Die Elektrode mit den
Fingern fest an ihren Platz drücken.
5. Die Luftkappeneinheit installieren.
6. Befolgen Sie die Arbeitsschritte im Kapitel
Pistolenwiderstand messen, page
35.

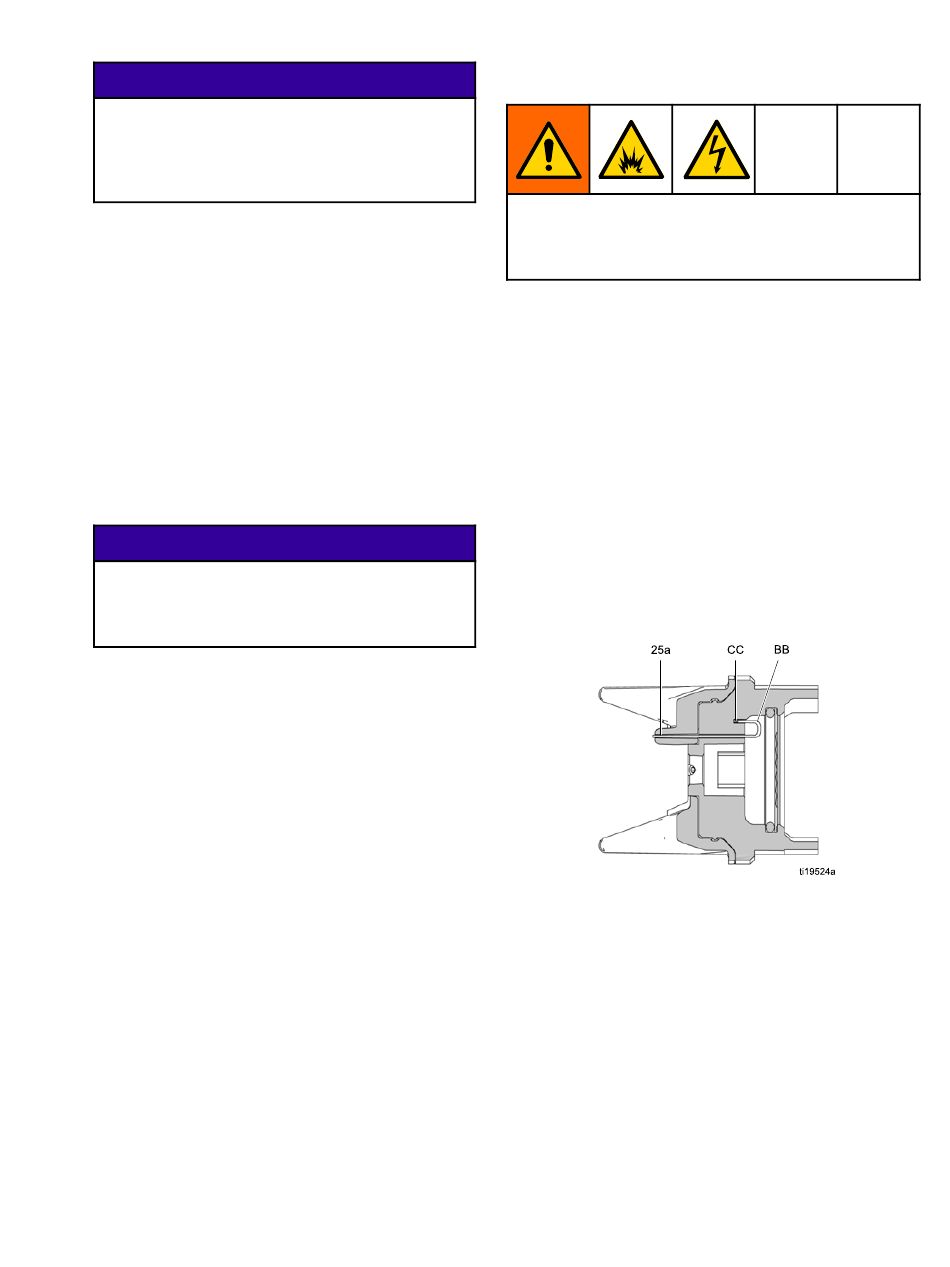

Figure 24 Elektrode ersetzen
ersetzen
ersetzen
44.
Reparieren
Pistole
43.
35.
45
