Elektrische Pistolenerdung Pistolenerdung prüfen
Elektrische Elektrische Pistolenerdung
Megohmmeter Teile-Nr. 241079 (AA, siehe Abb.
16) ist nicht zur Verwendung in Gefahrenbereichen
zugelassen. Um das Risiko einer Funkenbildung
zu senken, darf das Megohmmeter nur dann zum
Prüfen der elektrischen Erdung verwendet werden,
wenn:
• die Pistole aus dem Gefahrenbereich entfernt
wurde
• oder alle Spritzgeräte im Gefahrenbereich
ausgeschaltet sind, die Belüftung im
Gefahrenbereich eingeschaltet ist und
keine entflammbaren Dämpfe in diesem
Bereich vorhanden sind (wie z. B. offene
Lösungsmittelbehälter oder Dämpfe, die vom
Spritzen stammen).
Die Nichtbeachtung dieser Warnung kann
Brand, Explosion, Stromschlag sowie schwere
Verletzungen und Sachbeschädigungen zur Folge
haben.
Das Graco-Megohmmeter mit der Teile-Nr. 241079
ist als Zubehör erhältlich, damit geprüft werden kann,
ob die Pistole ordnungsgemäß geerdet ist.
1. Von einem qualifizierten Elektriker den
elektrischen Dauererdschluss von Spritzpistole
und Luftschlauch überprüfen lassen.
2. Den ES Ein-/Aus-Schalter ausschalten (O).
3. Luft- und Materialzufuhr zur Pistole
abschalten. Befolgen Sie die Schritte
Druckentlastung, page
4. Materialschlauch trennen.
332062M
prüfen
prüfen
29.
5. Geerdeter Luftschlauch muss angeschlossen
und Erdungsdraht des Schlauchs muss mit
Erdungsanschluss verbunden sein.
6. Den Widerstand zwischen Pistolenhandgriff (BB)
und einer guten Erdleitung (CC) messen. Die
angelegte Spannung muss dabei mindestens
500 V und darf höchstens 1000 V betragen. Der
Widerstand darf 1 Megaohm nicht übersteigen.
Siehe Abb. 16.
7. Ist der Widerstand größer als 1 Megaohm,
muss die Festigkeit der Erdungsverbindungen
geprüft werden, und es ist sicherzustellen, dass
das Luftschlauch-Erdungskabel mit einer guten
Erdleitung verbunden ist. Ist der Widerstand
auch weiterhin zu hoch, muss der Luftschlauch
ausgetauscht werden.

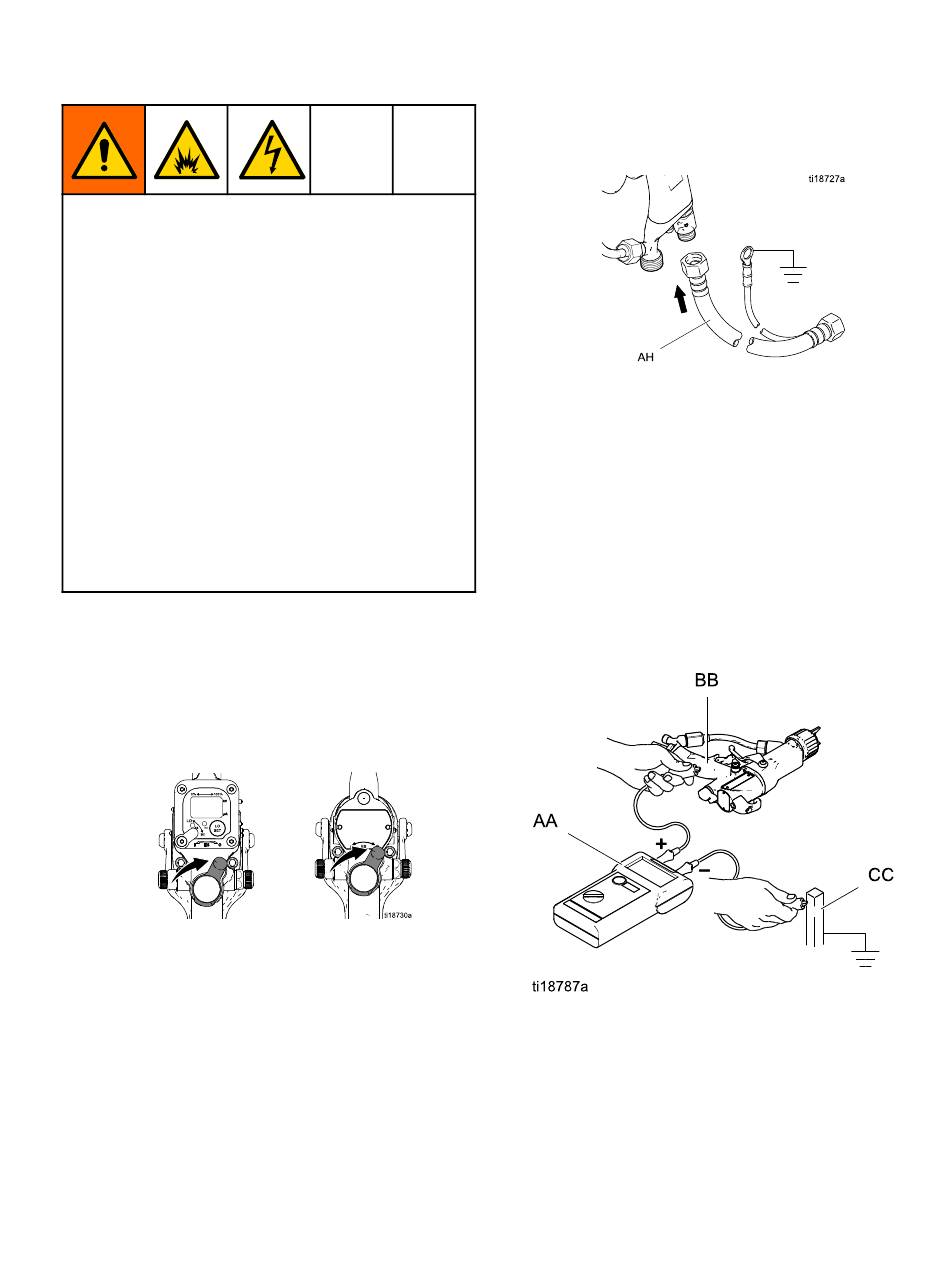

Figure 16 Elektrische Pistolenerdung prüfen
Vorbereitung der Pistole
27
