Übersicht über die Pistole
Generatordrehzahl Generatordrehzahl Generatordrehzahl (Hertz)
Der Generatordrehzahl (Hertz)-Bildschirm ist der
dritte Bildschirm im Diagnosemodus. Siehe Abb. 8
und Legende Smart-Pistolen, page
Bildschirm aufzurufen, die LO SET-Schaltfläche im
Bildschirm Stromstärke (Mikroampere) drücken.
Dieser Bildschirm zeigt die Generatordrehzahl als
eine auf die nächsten 10 Hz gerundete 3-stellige Zahl
(AS) an. Das Display dient nur zur Anzeige und kann
nicht verändert werden. Ist die Generatordrehzahl
größer als 999 Hz, zeigt das Display 999 an.
Die Hz-Anzeige leuchtet grün, wenn der
Generatordrehzahl (Hertz)-Bildschirm aufgerufen ist.
LO SET-Schaltfläche drücken, um zum
Niederspannung-Verriegelungsbildschirm, page
14 zu gelangen. Drücken und für ungefähr
5 Sekunden halten, um in Betriebsmodus
zurückzukehren.

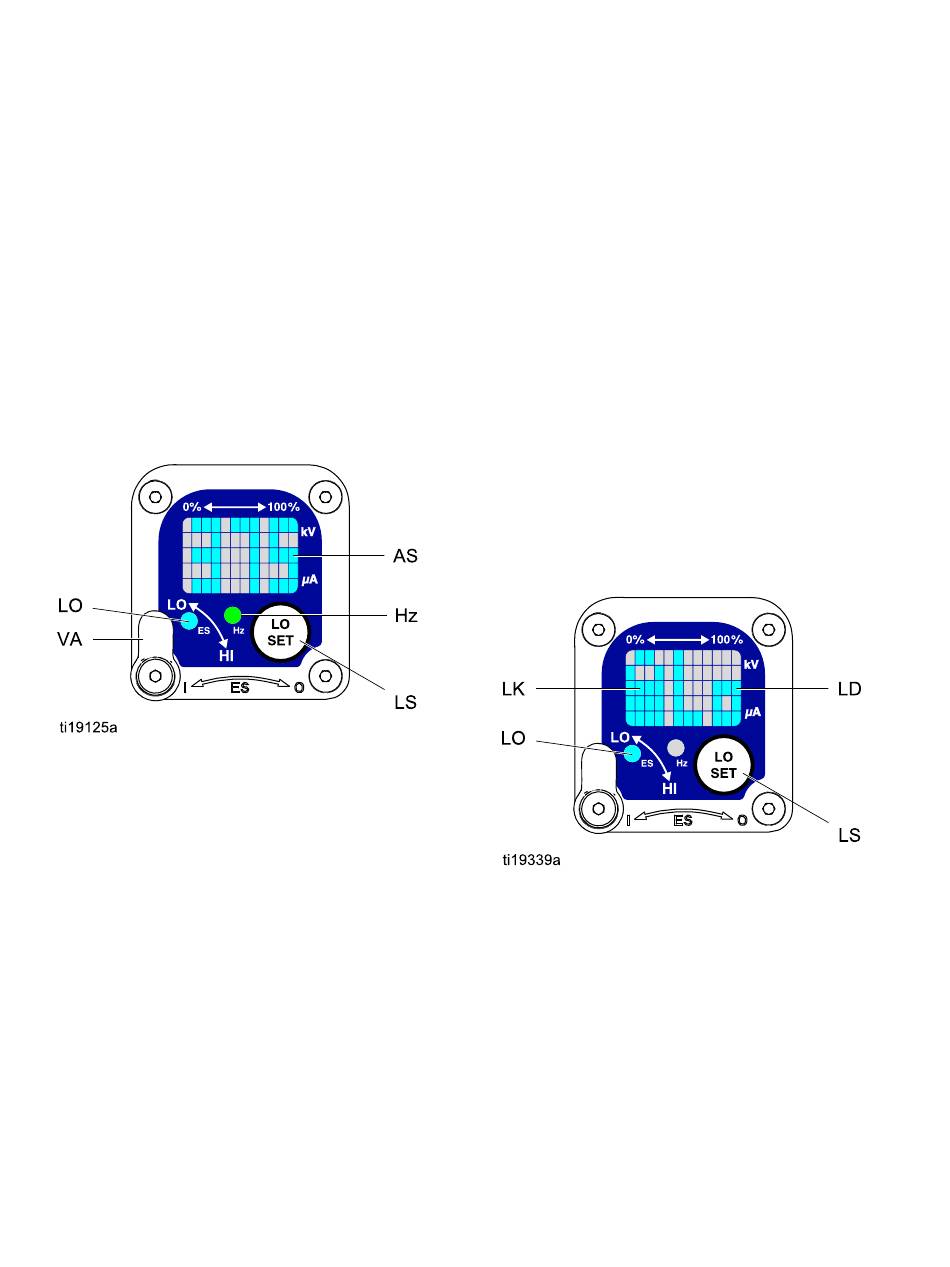

Figure 8 Generatordrehzahl (Hertz)-Bildschirm
14
(Hertz) - - - Bildschirm (Hertz) Bildschirm Bildschirm
12. Um diesen
Niederspannung - - - Verriegelungsbildschirm Niederspannung Niederspannung Verriegelungsbildschirm Verriegelungsbildschirm
Der Niederspannungssperre-Bildschirm ist der vierte
Bildschirm im Diagnosemodus. Siehe Abb. 9 und
Legende Smart-Pistolen, page
Bildschirm aufzurufen, die LO SET-Schaltfläche im
Generatordrehzahl (Hertz)-Bildschirm drücken.
Dieser Bildschirm zeigt den Status der
Niederspannungssperre an. Ist die Einstellung
verriegelt, erscheint das Verriegelungssymbol
(LK) auf der linken Seite der LO-Anzeige (LD).
Ist die Einstellung nicht verriegelt, erscheint das
Verriegelungssymbol nicht.
Um den Verriegelungszustand zu ändern, LO
SET-Schaltfläche drücken und halten, bis das
Verriegelungssymbol erscheint oder verschwindet.
Ist die Sperre eingerichtet, erscheint das Symbol
im Niederspannungsmodus auch auf dem
Niederspannungseinstellbildschirm (siehe Abb. 4).
HINWEIS: Diagnosemodus kann von diesem
HINWEIS: HINWEIS:
Bildschirm aus nicht verlassen werden, da Drücken
und Halten der LO SET-Schaltfläche zum Ver-
und Entriegeln verwendet wird. Zum Verlassen,
kurzzeitig LO SET-Schaltfläche drücken, um
zum Spannungsbildschirm (Kilovolt) zu gelangen.
Diagnosemodus von hier aus verlassen.
Figure 9 Niederspannung-Verriegelungsbildschirm
12. Um diesen
