Übersicht über die Pistole
Smart - - - Pistolen Pistolen
Smart Smart Pistolen
Modul der Smart-Pistole zeigt Spritzspannung,
Stromstärke, Generatordrehzahl und
Spannungseinstellung (niedrig oder hoch) an.
Es ermöglicht Benutzer auch, auf geringe
Spritzspannung zu wechseln. Das Modul verfügt
über zwei Modi:
• Betriebsmodus
• Diagnosemodus
Betriebsmodus Betriebsmodus Betriebsmodus
Balkendiagramm
Balkendiagramm Balkendiagramm
Siehe Abb. 2 und Legende Smart-Pistolen, page
Im Betriebsmodus werden Pistolendaten während
des normalen Spritzens angezeigt. Das Display zeigt
in einem Balkendiagramm den Spannungspegel in
Kilovolt (kV) und das aktuelle Stromstärkeniveau in
Mikroampere (uA) an. Bereich des Balkendiagramms
reicht für jeden Wert von 0 bis 100 %.
Leuchten LEDs des uA-Balkens blau, ist Pistole zum
Spritzen einsatzbereit. Leuchten LEDs gelb oder
rot, ist Stromstärke zu hoch. Das Material kann zu
leitfähig sein oder siehe andere mögliche Ursachen
in Fehlerbehebung in der Elektrik, page 41
Hz Hz - - - Anzeige Hz Anzeige Anzeige
Funktionsweise der Hz-Anzeige entspricht
ES-Anzeige einer Standardpistole. Die
Anzeigeleuchten zeigen den Status der
Generatordrehzahl in drei Farben an:
• Grün bedeutet, dass die Generatordrehzahl im
Normalbereich liegt.
• Wechselt die Anzeige nach einer Sekunde auf
Orange, den Luftdruck erhöhen.
• Wechselt die Anzeige nach einer Sekunde auf
Rot, ist der Luftdruck zu hoch. Den Luftdruck
verringern, bis die Anzeige grün leuchtet. Wenn ein
höherer Luftdruck beibehalten werden soll, muss
ES-On/Off-Drosselventil-Satz 26A160 eingebaut
werden. Anschließend den Luftdruck nach Bedarf
anpassen, damit die Anzeige dauerhaft grün
leuchtet.
10
Schalter für für Spannungseinstellung Spannungseinstellung
Schalter Schalter für Spannungseinstellung
Der Spannungseinstellschalter (VA) ermöglicht
es dem Bediener, von Niederspannung auf
Hochspannung zu wechseln.
• Die Hochspannungseinstellung wird durch die
Maximalspannung der Pistole bestimmt und kann
nicht eingestellt werden.
• Die Niederspannungsanzeige (LO) leuchtet
auf, wenn der Schalter auf LO gestellt wird.
Die Niederspannungseinstellung kann durch
den Bediener vorgenommen werden. Siehe
Niederspannung einstellen, page
HINWEIS: Erscheint die Fehleranzeige, hat
HINWEIS: HINWEIS:
12.
das Smart-Modul die Kommunikation mit dem
Hochspannungserzeuger verloren. Weitere
Informationen, siehe

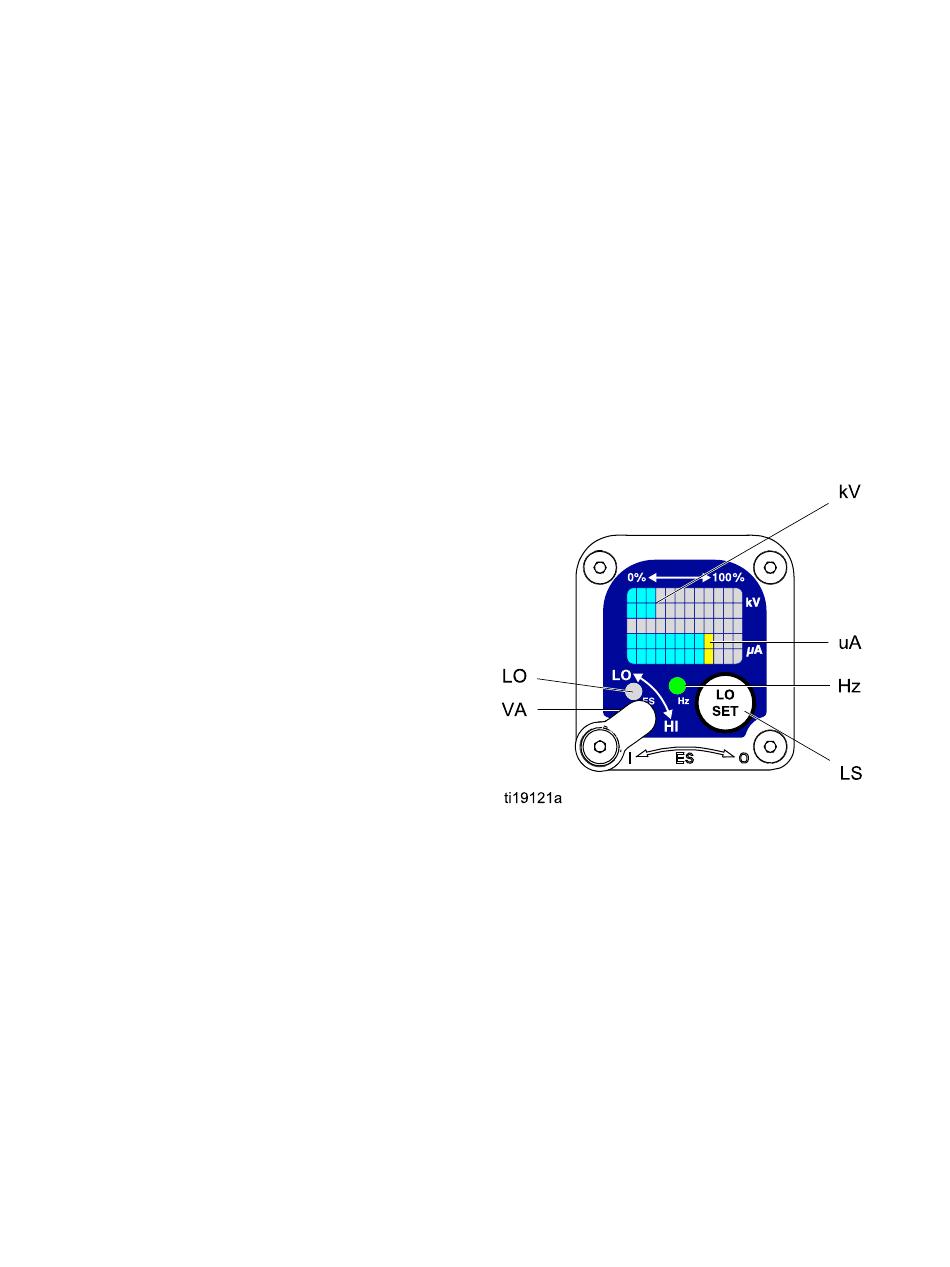

Figure 2 Smart-Pistolenmodul im Betriebsmodus
11.
Fehleranzeige, page 11.
