1. Leitfähigen Stab (B) in Pistolenlauf (der für
Test der Hochspannungseinheit entfernt wurde)
einführen und gegen Metallkontakt (C) vorne am
Pistolenlaufs drücken.
2. Den Widerstand zwischen dem leitfähigen
Stab (B) und dem leitfähigen Ring (9) messen.
Widerstand sollte 10-30 Megaohm betragen. Bei
falschem Widerstand prüfen, ob der Metallkontakt
(C) im Pistolenlauf und der leitfähige Ring (9)
sauber und unbeschädigt sind.
3. Liegt der Widerstand immer noch außerhalb des
Bereichs, den leitfähigen Ring (9) entfernen und
den Widerstand zwischen leitfähigem Stab (B)
und Leitung unten an der Nut des leitfähigen
Rings messen.
4. Liegt der Widerstand innerhalb des Bereichs,
den leitfähigen Ring (9) mit einem neuem Ring
ersetzen. Die Enden des leitfähigen Rings in
die Schlitze (S) an der Vorderseite des Laufs
einfügen und den Ring fest in die Nut (G)
drücken.
Der leitfähige Ring (9) ist ein leitender
Kontaktring aus Metall und kein dichtender
O-Ring. Um die Gefahr von Brand, Explosion
oder Stromschlag zu verringern:
• den leitfähigen Ring nur entfernen, wenn er
ersetzt werden muss.
• die Pistole niemals ohne eingesetzten
leitfähigen Ring betreiben.
• den leitfähigen Ring nur durch ein
Original-Ersatzteil von Graco ersetzen.
5. Liegt der Widerstand immer noch außerhalb des
Bereichs, den Pistolenlauf ersetzen.
332062M
Pistolenlaufs
Pistolenlaufs

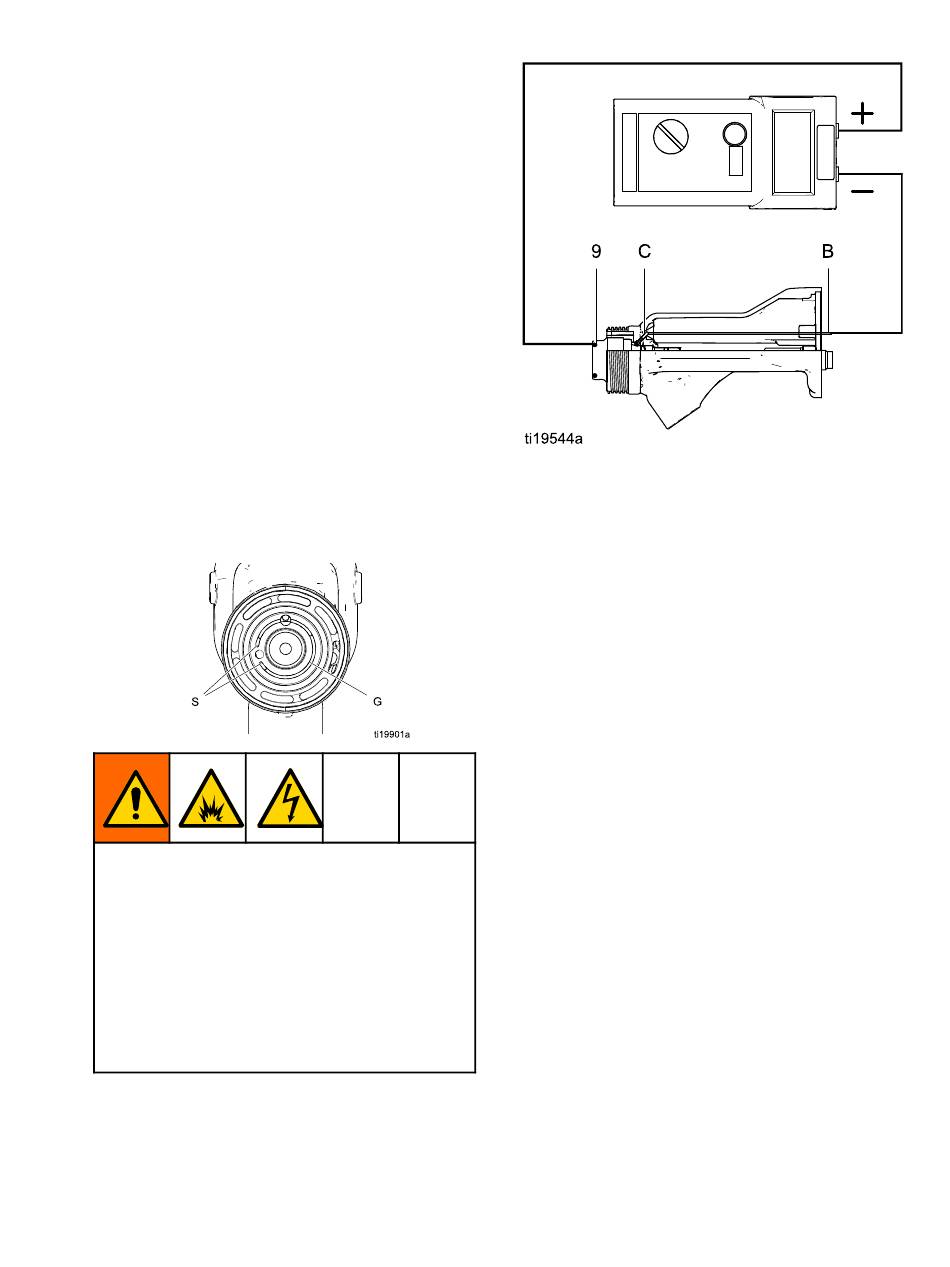

Figure 19 Widerstand des Pistolenlaufs überprüfen
Elektrische Tests
37
