Reparatur Des Luftventils - Graco Wb100 Anleitung

Reparatur des des Luftventils Luftventils
Reparatur Reparatur des Luftventils
1. Nach dem in Pistole für Wartungsarbeiten
vorbereiten, page 59
vorgehen.
2. Nach dem in Ausbau des Laufs, page
66 beschriebenen Verfahren vorgehen.
3. Schrauben (13) und Abzug (12) entfernen.
4. ES An/Aus-Ventil entfernen. Siehe
Schalter und Materialreglerventil reparieren,
page 72.
5. Die Feder entfernen (34).
6. Vorn auf den Luftventilschaft drücken, um sie
hinten aus dem Griff treiben. Gummidichtung
(23a*) prüfen und bei Beschädigung ersetzen.
7. U-Dichtung (35) prüfen. Die U-Dichtung nur
entfernen, wenn sie beschädigt ist. Falls
sie entfernt wird, die neue Dichtung mit den
Lippen zum Pistolengriff (16) zeigend einbauen.
U-Dichtung auf Luftventilschaft positionieren, um
Einsetzen in Pistolengriff zu unterstützen.

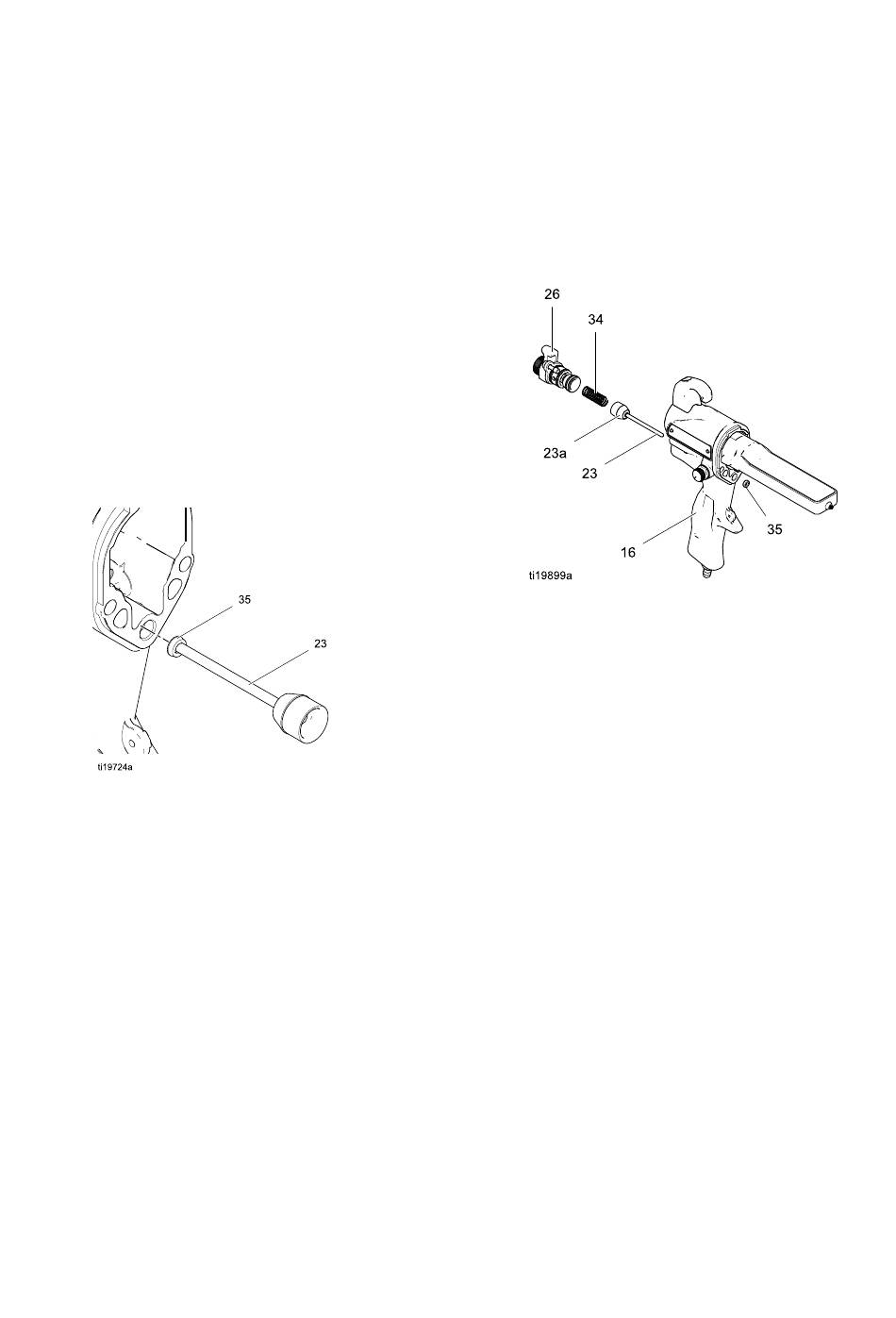

Figure 53 U-Dichtung installieren
332413H
beschriebenen Verfahren
ES-An/Aus-
8. Luftventil (23) und Feder (34) im Pistolengriff (16)
installieren.
9. ES An/Aus-Ventil einbauen. Siehe
Schalter und Materialreglerventil reparieren,
page 72.
10. Abzug (12) und Schrauben (13) anbringen.
11. Nach dem in Pistolenkörper einbauen, page
66 beschriebenen Verfahren vorgehen.
Figure 54 Luftventil
Reparieren
ES-An/Aus-
73
