Hornluftventil reparieren

1. Die Pistole nach den Anleitungen auf Seite 22 für das
Service vorbereiten.
2. Einen Schlüssel auf die Schlüsselflächen des Ventil-
gehäuses setzen und dieses vom Griff abnehmen.
Siehe Abb. 20.
HINWEIS: Das Hornluftventil (43) kann sowohl als ganzer
Satz als auch in Einzelteilen ausgewechselt
werden.
Zum Auseinanderbauen des Hornluftventils folgendermaßen
vorgehen:
1. Den Einstellknopf (43c) bis zum Anschlag gegen den
Uhrzeigersinn herausdrehen. Den Haltering (43h)
entfernen und den KV HI-LO Hebel (43g) vom Ventil-
gehäuse (43d) zurückziehen. Siehe Abb. 20.
2. Mit einem Standard-Schlüssel das Ventilgehäuse (43d)
von der Pistole abnehmen.
3. Den Haltering (43b) entfernen.
4. Den Einstellknopf (43c) gegen den Uhrzeigersinn
drehen, bis er sich vom Gewinde des Ventil-
gehäuses (43d) löst. Das Gebläseventil vom Gehäuse
abziehen. Der KV-HI/LO-Schalter (43g) und die Wellen-
feder (43f) können bei Bedarf ebenfalls entfernt werden.
5. Alle Teile reinigen und auf Verschleiß und Beschädigung
überprüfen.
6. Beim Zusammenbauen des Gebläseluftventils (43) die
O-Ringe (43e) und das Gewinde am Einstellknopf (43c)
mit Vaseline fetten. Haltering zusammenbauen.
7. Ein leichtes (purpurnes) Loctite oder ein ähnliches
Gewindedichtmittel auf das Gewinde des Ventil-
gehäuses (43d) auftragen. Durch Drehen des Einstell-
knopfes (43c) das Gewinde des Ventilgehäuses etwas in
den Griff eindrehen. Sobald die ersten Gewindegänge
eingedreht sind, den Knopf (43c) voll gegen den
Uhrzeigersinn drehen. Das Ventilgehäuse (43d) mit
1,1--1,4 N.m anziehen.
8. Den KV HI-LO Hebel (43g) in der richtigen Ausrichtung
wieder auf das Ventilgehäuse (43d) geben. Den Halte-
ring (43h) in die Rille am Ventilgehäuse einbauen.
Service
0385A

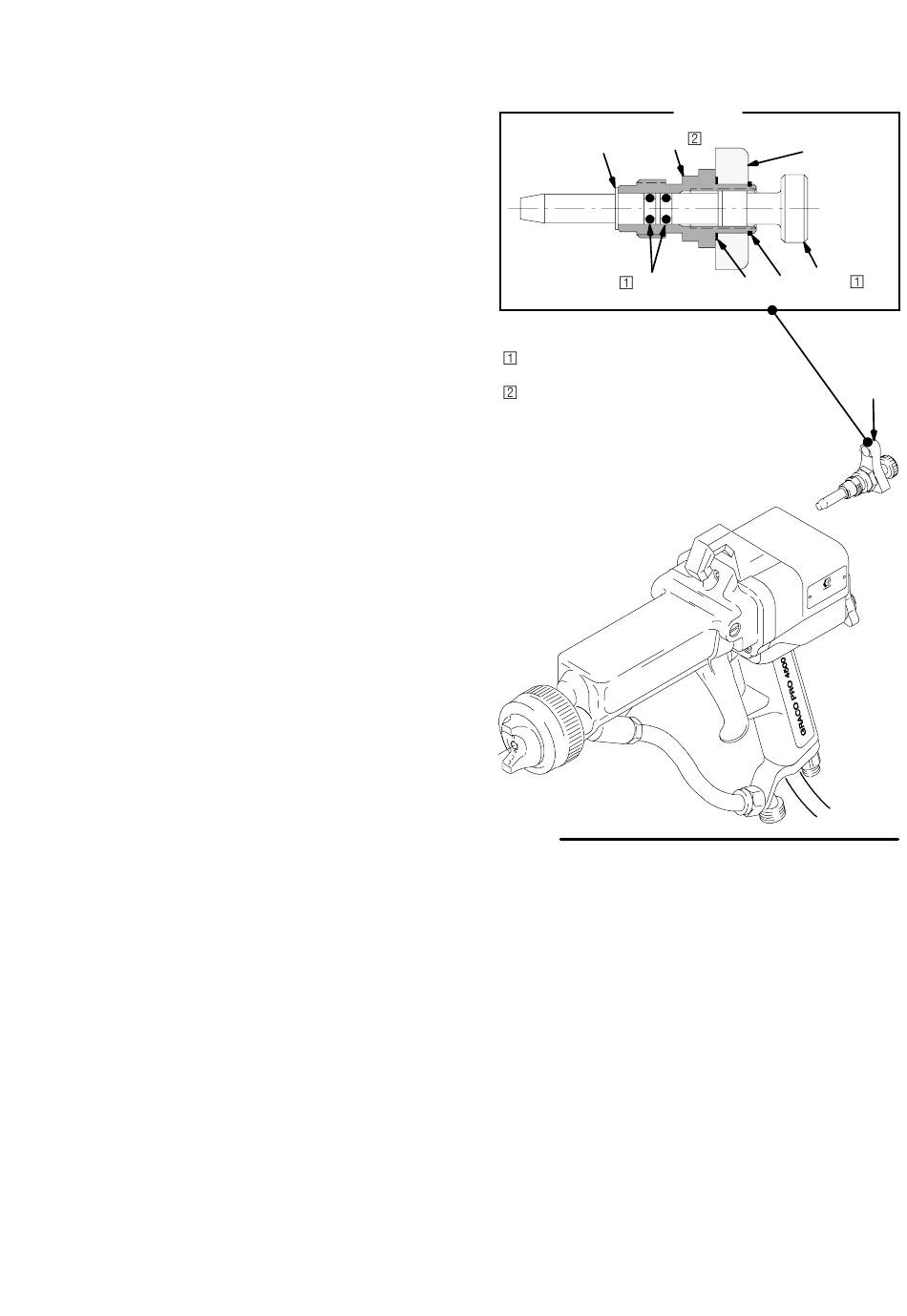

O-Ringe (43e) und oberen Teil des Knopf-
gewindes (43c) mit Vaseline einfetten.
Leichtes (purpurnes) Loctite oder ähnliches
Mittel auf Gehäusegewinde (43d) auftragen;
auf 1,1- -1,4 N.m anziehen.
Abb. 20
DETAIL
43d
43b
43e
43f
43g
43c
43h
43
0386A
308- -131 29
