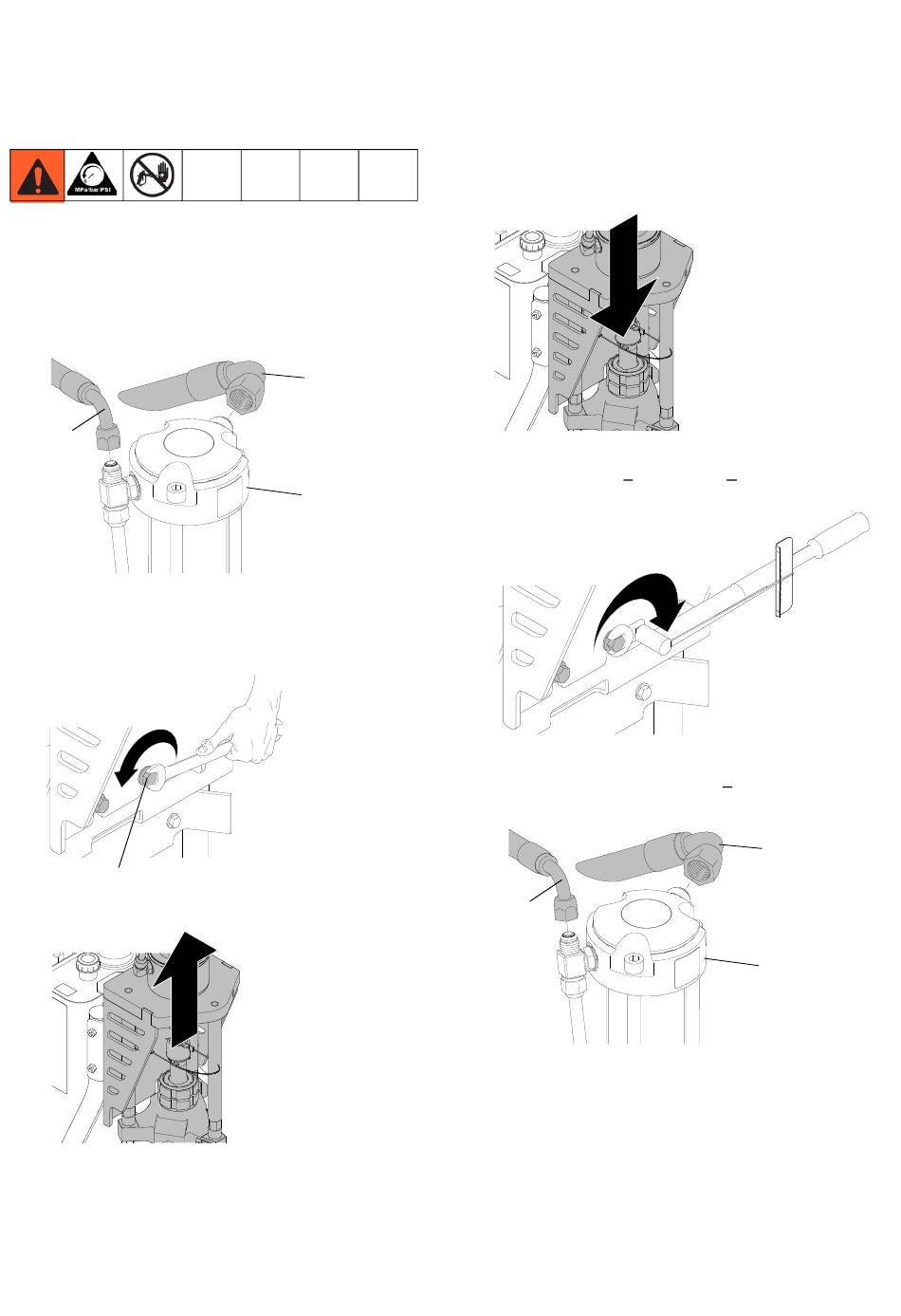

Austausch des Pumpenantriebskopfs
Austausch des Pumpenantriebskopfs
Ausbau
1. Eine Druckentlastung durchführen, Seite 6.
2. Die Hydraulikleitungen (100, 101) vom Antriebskopf
(75) entfernen.
100
3. Vier Montageschrauben (7) am Adapter soweit
lösen, dass der Antriebskopf abgenommen werden
kann.
7
4. Den Antriebskopf vom Gerät abnehmen.
16
101
75
ti20953a
ti20952a
ti20950a
Installation
1. Den Antriebskopf am Gerät anbringen.
2. Schrauben des Antriebskopfes (7) festziehen.
Schrauben mit 45 + 1 N•m (400 + 10 in-lb)
festziehen.
3. Die Schläuche (100, 101) am Antriebskopf (75)
befestigen. Mit 50,84 N•m (450 + 10 in-lb)
festziehen.
100
4. Zum Entlüften der Hydraulikleitungen den Druck
weit genug erhöhen, damit der Hydraulikmotor
startet. Flüssigkeit für 15 Sekunden zirkulieren
lassen. Dann Druck verringern. Ansaugventil
schließen.
ti20951a
ti20949
101
75
ti20953a
332364B
