Smart-Pistolen
Modul der Smart-Pistole zeigt Spritzspannung,
Stromstärke, Generatordrehzahl und Spannungseinstellung
(niedrig oder hoch) an. Es ermöglicht Benutzer auch, auf
geringe Spritzspannung zu wechseln. Modul verfügt über
zwei Modi:
• Betriebsmodus
• Diagnosemodus
Betriebsmodus
Balkendiagramm
Siehe Abb. 2 und Tabelle 1 auf Seite 11. Betriebsmodus
zeigt Pistolendaten während des normalen Spritzbetriebs
an. Anzeige verwenden Balkendiagramm, um
Spannungspegel in Kilovolt (kV) und Stromstärkeniveaus
in Mikroampere (uA) anzuzeigen. Bereich des
Balkendiagramms reicht für jeden Wert von 0 bis 100 %.
Leuchten LEDs des uA-Balkens blau, ist Pistole zum
Spritzen einsatzbereit. Leuchten LEDs gelb oder rot, ist
Stromstärke zu hoch. Siehe
page
45.
Hz-Anzeige
Funktionsweise der Hz-Anzeige entspricht ES-Anzeige
einer Standardpistole. Anzeigenleuchten zeigen Status der
Generatordrehzahl in drei Farben an:
• Grün bedeutet, dass Generatordrehzahl im
Normalbereich liegt.
• Wechselt Anzeige nach 1 Sekunde auf gelb, Luftdruck
erhöhen.
• Wechselt Anzeige nach 1 Sekunde auf rot, Luftdruck
verringern.
332426A
Fehlerbehebung - Elektrik,
Spannungseinstellschalter
Spannungseinstellschalter (VA) ermöglicht es Bediener,
von Niedrigspannung in Hochspannung zu wechseln.
• Hochspannungseinstellung wird durch Maximalspannung
der Pistole bestimmt und kann nicht eingestellt werden.
• Niedrigspannungsanzeige (LO) leuchtet
auf, wenn Schalter auf LO gestellt wird.
Niedrigspannungseinstellung kann durch Bediener
eingestellt werden. Siehe
page
10.
HINWEIS: Erscheint Fehleranzeige, hat Smart-Modul
Kommunikation mit Hochspannungserzeuger verloren.
Siehe
Fehleranzeige, page 10

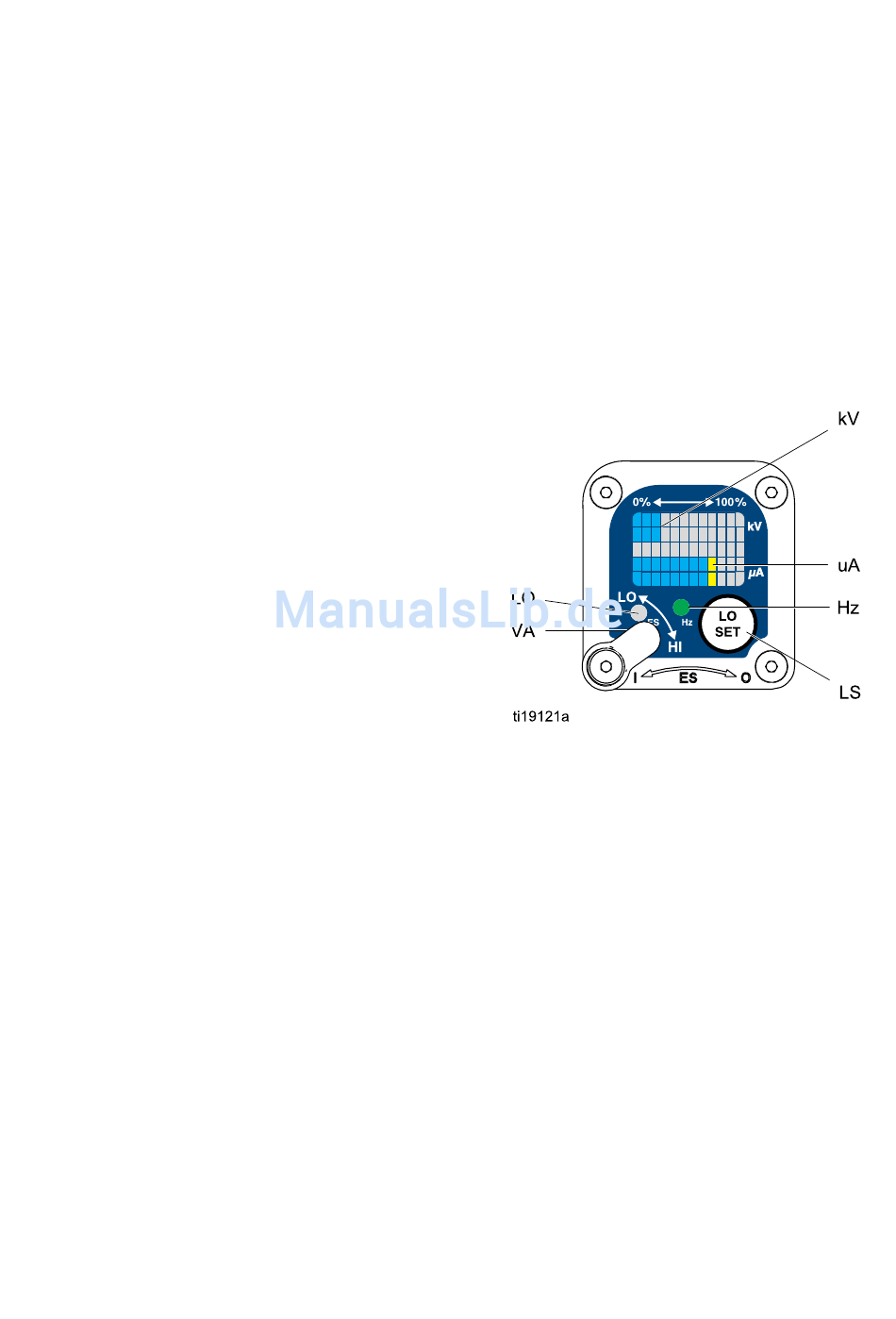

Figure 2 Modul der Smart-Pistole im Betriebsmodus
Übersicht zur Pistole
Niedrigspannung einstellen,
für weitere Informationen.
