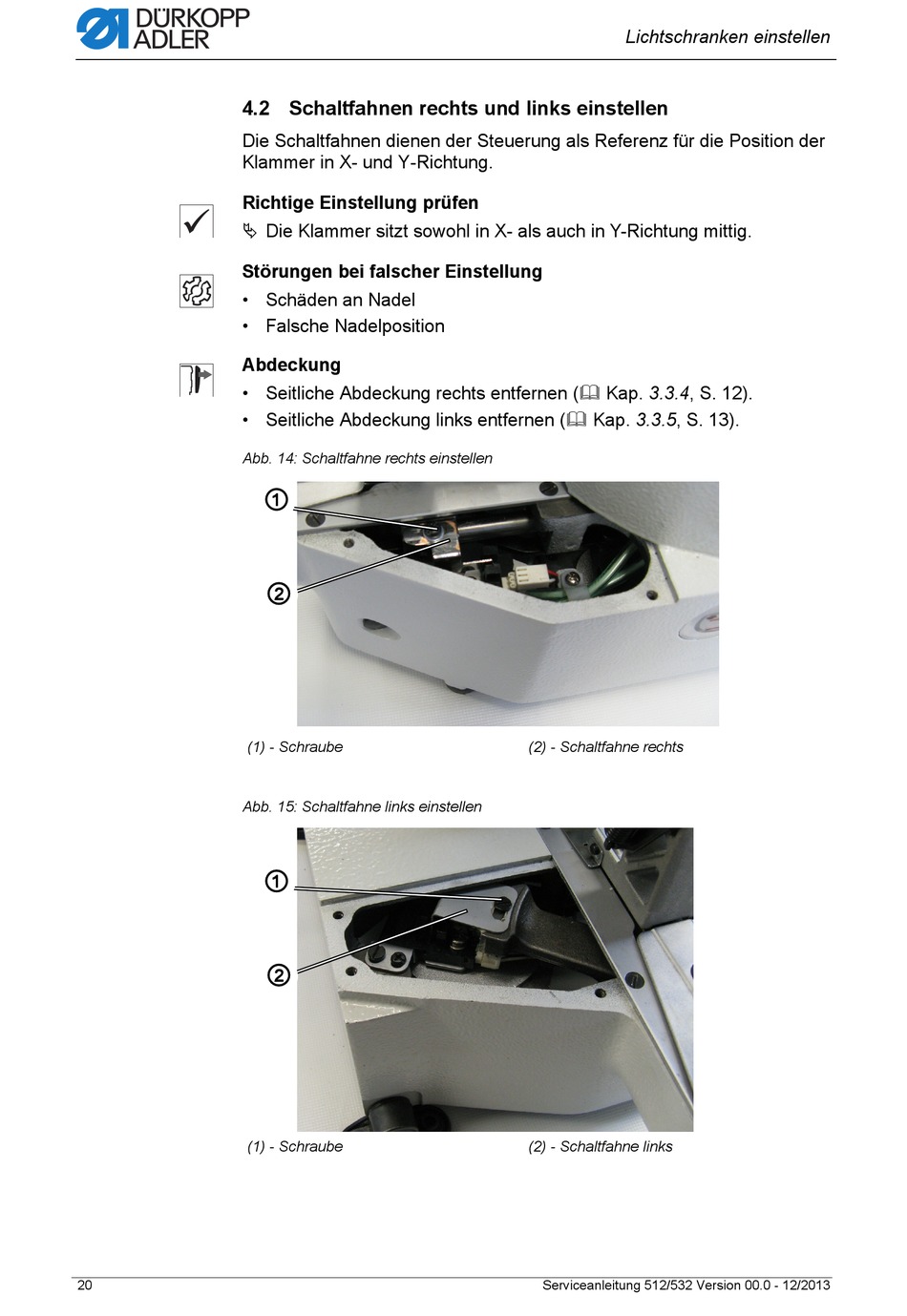

4.2 Schaltfahnen rechts und links einstellen

Die Schaltfahnen dienen der Steuerung als Referenz für die Position der
Klammer in X- und Y-Richtung.
Richtige Einstellung prüfen
 Die Klammer sitzt sowohl in X- als auch in Y-Richtung mittig.
Störungen bei falscher Einstellung
• Schäden an Nadel
• Falsche Nadelposition
Abdeckung
• Seitliche Abdeckung rechts entfernen ( Kap. 3.3.4, S. 12).
• Seitliche Abdeckung links entfernen ( Kap. 3.3.5, S. 13).
Abb. 14: Schaltfahne rechts einstellen
(1) - Schraube
Abb. 15: Schaltfahne links einstellen
(1) - Schraube
20
①
②
①
②
Lichtschranken einstellen
(2) - Schaltfahne rechts
(2) - Schaltfahne links
Serviceanleitung 512/532 Version 00.0 - 12/2013
