5. Greiferklappe öffnen ( Kap. 3.3.7, S. 14).
6. Schraube (6) lösen.
7. Zugstange Fadenziehmesser (5) aushängen.

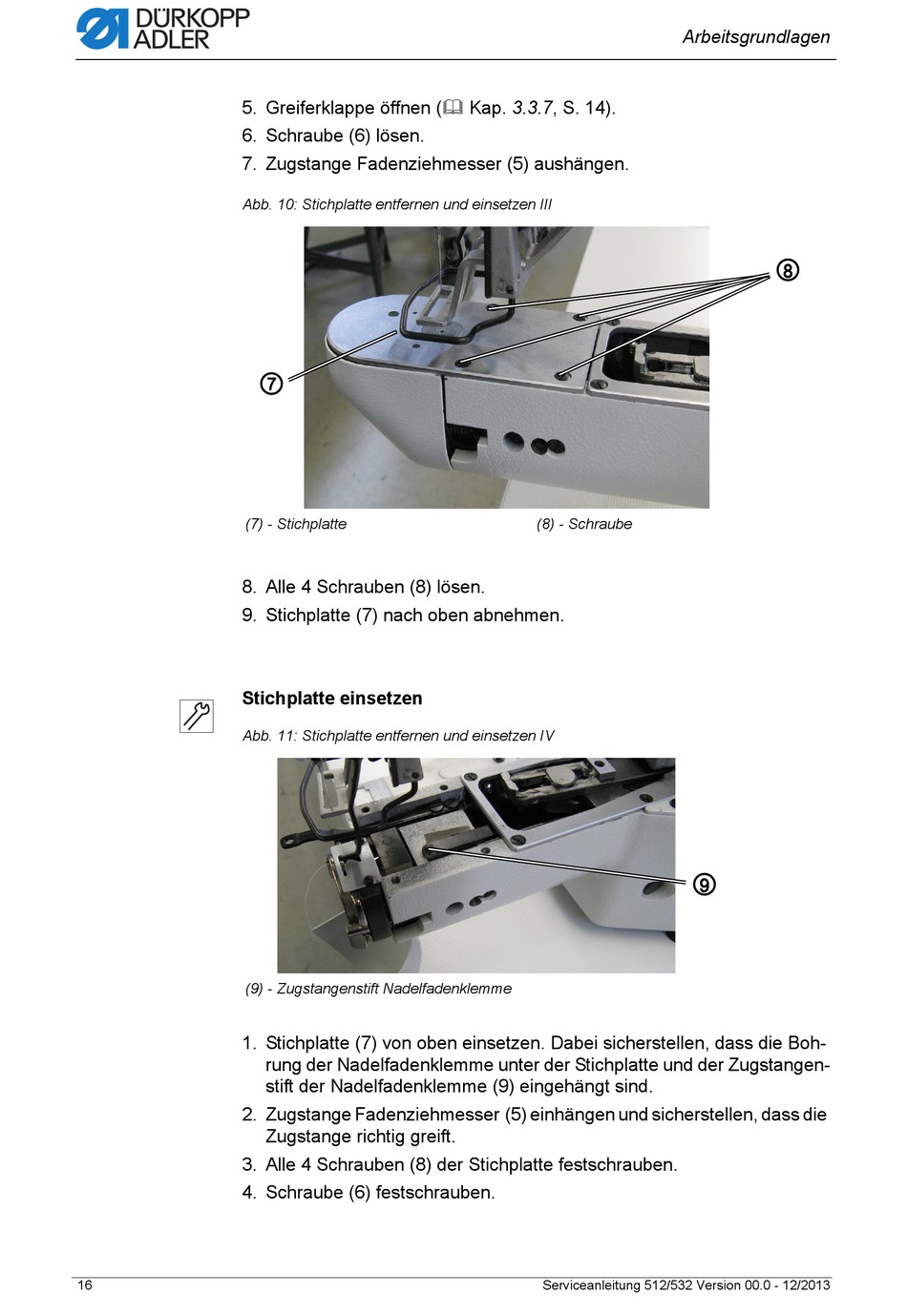

Abb. 10: Stichplatte entfernen und einsetzen III
(7) - Stichplatte
8. Alle 4 Schrauben (8) lösen.
9. Stichplatte (7) nach oben abnehmen.
Stichplatte einsetzen
Abb. 11: Stichplatte entfernen und einsetzen IV
(9) - Zugstangenstift Nadelfadenklemme
1. Stichplatte (7) von oben einsetzen. Dabei sicherstellen, dass die Boh-
2. Zugstange Fadenziehmesser (5) einhängen und sicherstellen, dass die
3. Alle 4 Schrauben (8) der Stichplatte festschrauben.
4. Schraube (6) festschrauben.
16
⑦
rung der Nadelfadenklemme unter der Stichplatte und der Zugstangen-
stift der Nadelfadenklemme (9) eingehängt sind.
Zugstange richtig greift.
Arbeitsgrundlagen
(8) - Schraube
⑨
Serviceanleitung 512/532 Version 00.0 - 12/2013
⑧
