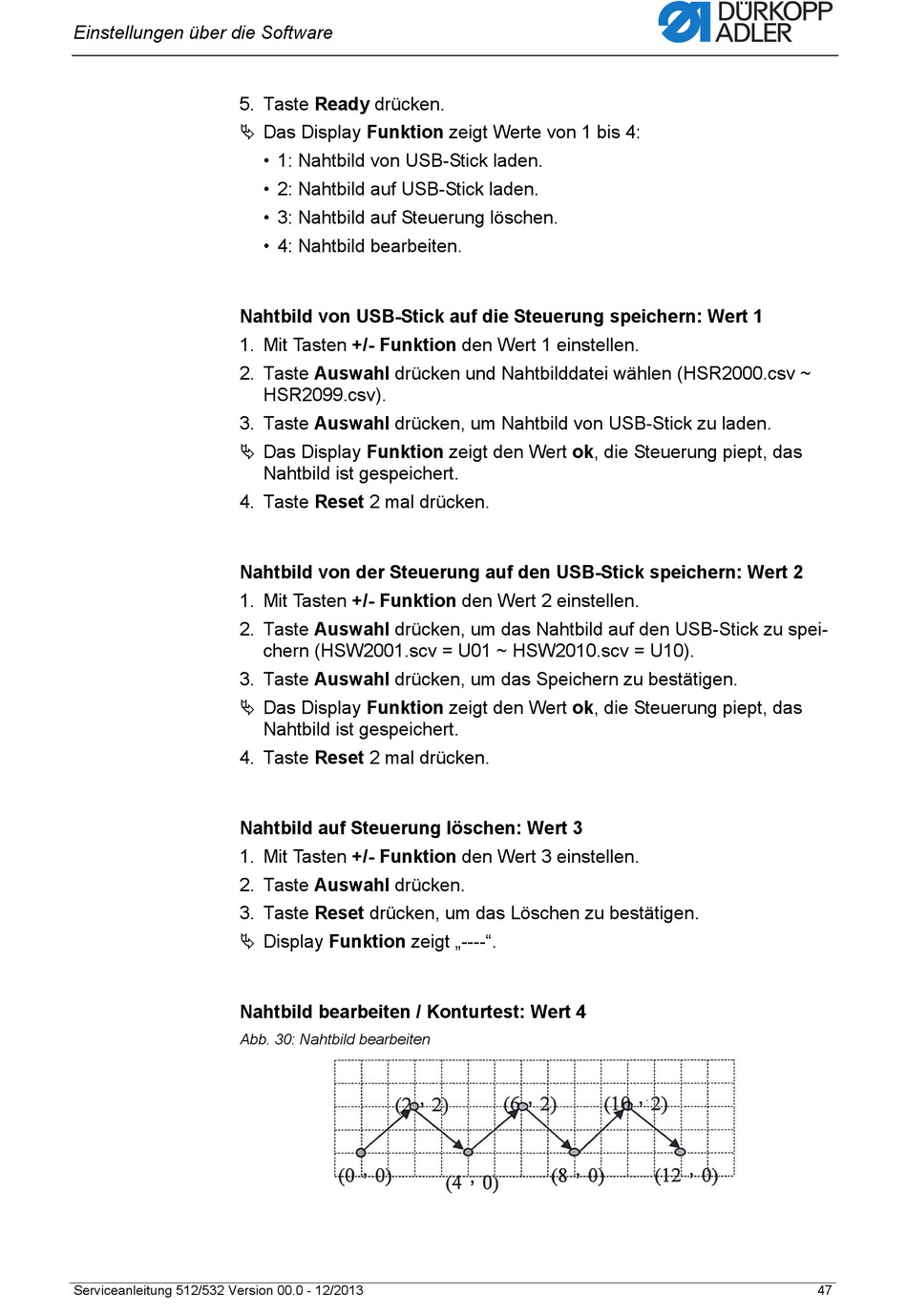

Einstellungen über die Software
5. Taste Ready drücken.
Das Display Funktion zeigt Werte von 1 bis 4:
Nahtbild von USB-Stick auf die Steuerung speichern: Wert 1
1. Mit Tasten +/- Funktion den Wert 1 einstellen.
2. Taste Auswahl drücken und Nahtbilddatei wählen (HSR2000.csv ~
3. Taste Auswahl drücken, um Nahtbild von USB-Stick zu laden.
Das Display Funktion zeigt den Wert ok, die Steuerung piept, das
4. Taste Reset 2 mal drücken.
Nahtbild von der Steuerung auf den USB-Stick speichern: Wert 2
1. Mit Tasten +/- Funktion den Wert 2 einstellen.
2. Taste Auswahl drücken, um das Nahtbild auf den USB-Stick zu spei-
3. Taste Auswahl drücken, um das Speichern zu bestätigen.
Das Display Funktion zeigt den Wert ok, die Steuerung piept, das
4. Taste Reset 2 mal drücken.
Nahtbild auf Steuerung löschen: Wert 3
1. Mit Tasten +/- Funktion den Wert 3 einstellen.
2. Taste Auswahl drücken.
3. Taste Reset drücken, um das Löschen zu bestätigen.
Display Funktion zeigt „----".
Nahtbild bearbeiten / Konturtest: Wert 4
Abb. 30: Nahtbild bearbeiten
Serviceanleitung 512/532 Version 00.0 - 12/2013
• 1: Nahtbild von USB-Stick laden.
• 2: Nahtbild auf USB-Stick laden.
• 3: Nahtbild auf Steuerung löschen.
• 4: Nahtbild bearbeiten.
HSR2099.csv).
Nahtbild ist gespeichert.
chern (HSW2001.scv = U01 ~ HSW2010.scv = U10).
Nahtbild ist gespeichert.
47
