Arbeitsgrundlagen
Armabdeckung abnehmen
1. Alle 6 Schrauben (1) lösen.
2. Armabdeckung (2) abnehmen.
Armabdeckung aufsetzen
1. Armabdeckung (2) aufsetzen.
2. Alle 6 Schrauben (1) festschrauben.

3.3.4 Seitliche Abdeckung rechts abnehmen und aufsetzen

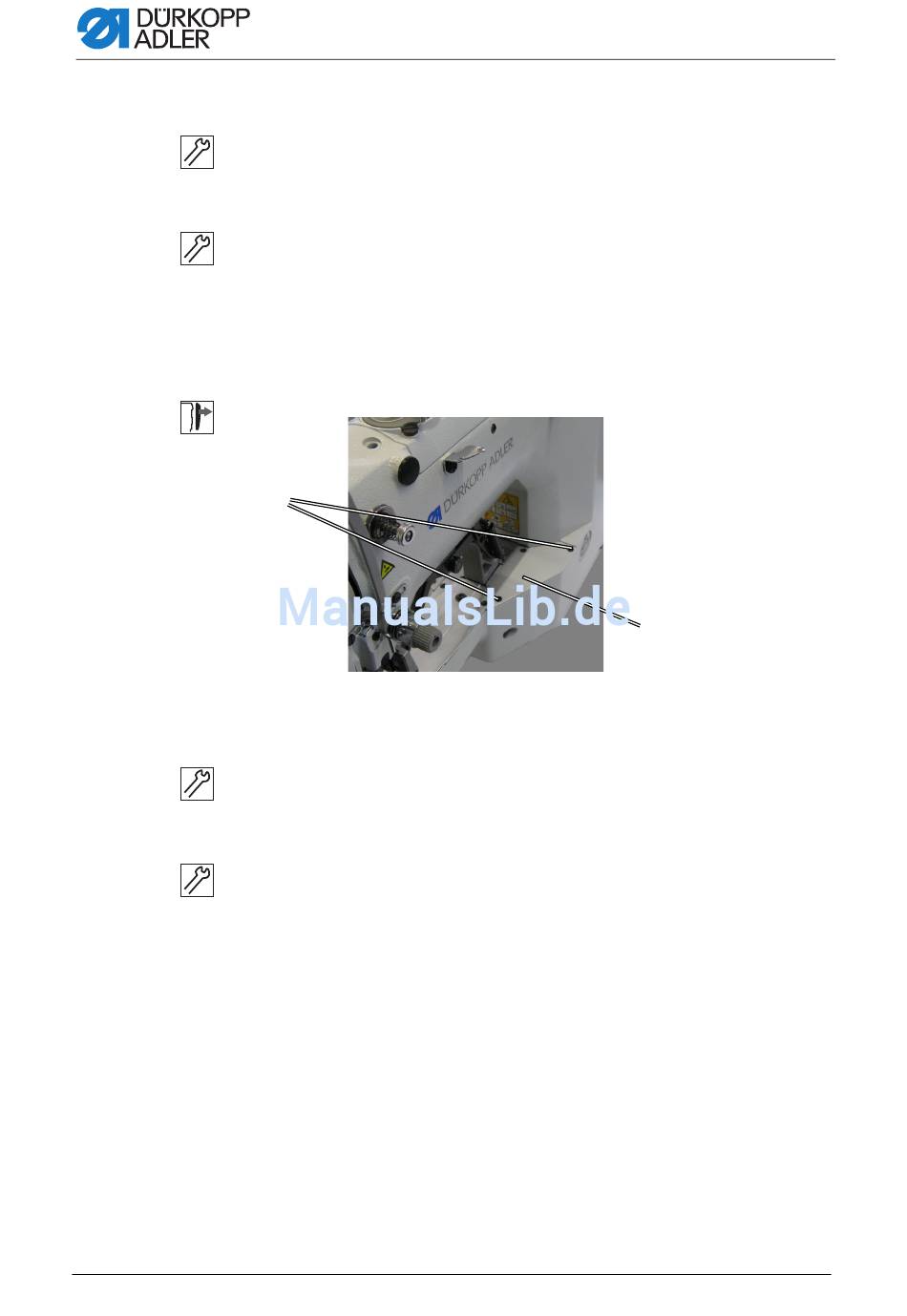

Abb. 4: Seitliche Abdeckung rechts abnehmen und aufsetzen
①
②
(1) - Schraube (2) - Seitliche Abdeckung rechts
Seitliche Abdeckung rechts abnehmen
1. Beide Schrauben (1) lösen.
2. Seitliche Abdeckung rechts (2) abnehmen.
Seitliche Abdeckung rechts aufsetzen
1. Seitliche Abdeckung rechts (2) aufsetzen.
2. Beide Schrauben (1) festschrauben.
