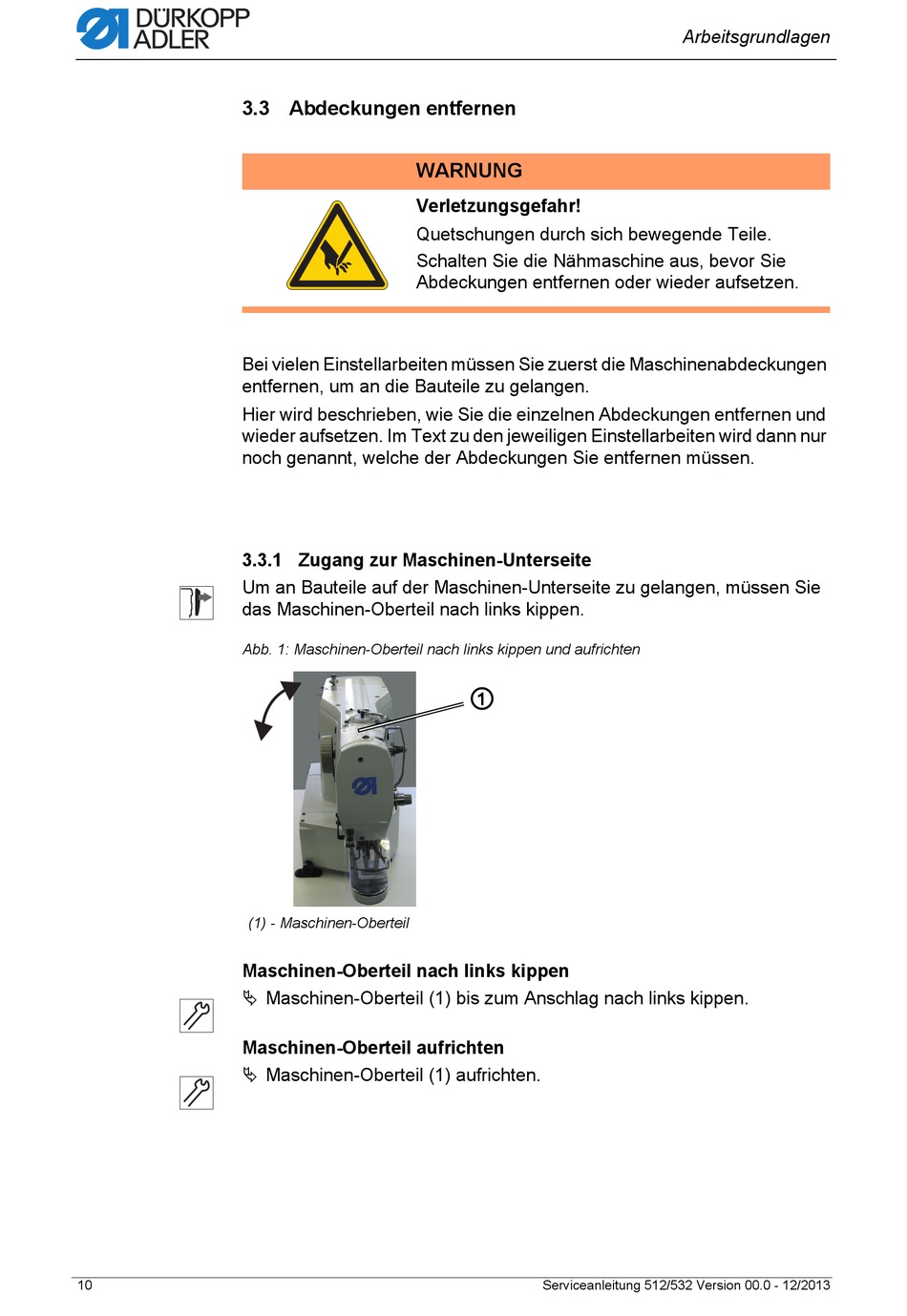

3.3 Abdeckungen entfernen
Bei vielen Einstellarbeiten müssen Sie zuerst die Maschinenabdeckungen
entfernen, um an die Bauteile zu gelangen.
Hier wird beschrieben, wie Sie die einzelnen Abdeckungen entfernen und
wieder aufsetzen. Im Text zu den jeweiligen Einstellarbeiten wird dann nur
noch genannt, welche der Abdeckungen Sie entfernen müssen.
3.3.1 Zugang zur Maschinen-Unterseite
Um an Bauteile auf der Maschinen-Unterseite zu gelangen, müssen Sie
das Maschinen-Oberteil nach links kippen.
Abb. 1: Maschinen-Oberteil nach links kippen und aufrichten
(1) - Maschinen-Oberteil
Maschinen-Oberteil nach links kippen
Maschinen-Oberteil (1) bis zum Anschlag nach links kippen.
Maschinen-Oberteil aufrichten
Maschinen-Oberteil (1) aufrichten.
10
WARNUNG
Verletzungsgefahr!
Quetschungen durch sich bewegende Teile.
Schalten Sie die Nähmaschine aus, bevor Sie
Abdeckungen entfernen oder wieder aufsetzen.
①
Serviceanleitung 512/532 Version 00.0 - 12/2013
