Einstellungen über die Software
1. Taste Memory 6 s lang drücken.
LED der Taste leuchtet.
2. Parameternummer U085 mit den Tasten +/- Programm einstellen.
3. Taste Ready drücken.
4. Funktionswert 1 mit Tasten +/- Funktion eingeben.
Taste Auswahl drücken.
11.21Nahtbilder extern bearbeiten
Nahtbilder können extern auf einem PC, z. B. mit MS Excel oder einem
Texteditor, erstellt und bearbeitet werden.
Jede Zeile steht für eine Stichkoordinate in X- und Y-Richtung. Das Naht-
bild hat eine maximale Größe von 400 x 300 x 1/10 mm.
Es dürfen keine negativen Werte oder Werte mit Kommatrennung einge-
geben werden.
Der Bediener muss keine Berechnungen anstellen, um das Nahtbild zu
zentrieren. Die Maschine zentriert das Nahtbild automatisch in der Mitte
des Nähfelds. Um das Nahtbild anschließend zu verschieben, siehe
11.14 Nahtbilder speichern, S. 40.

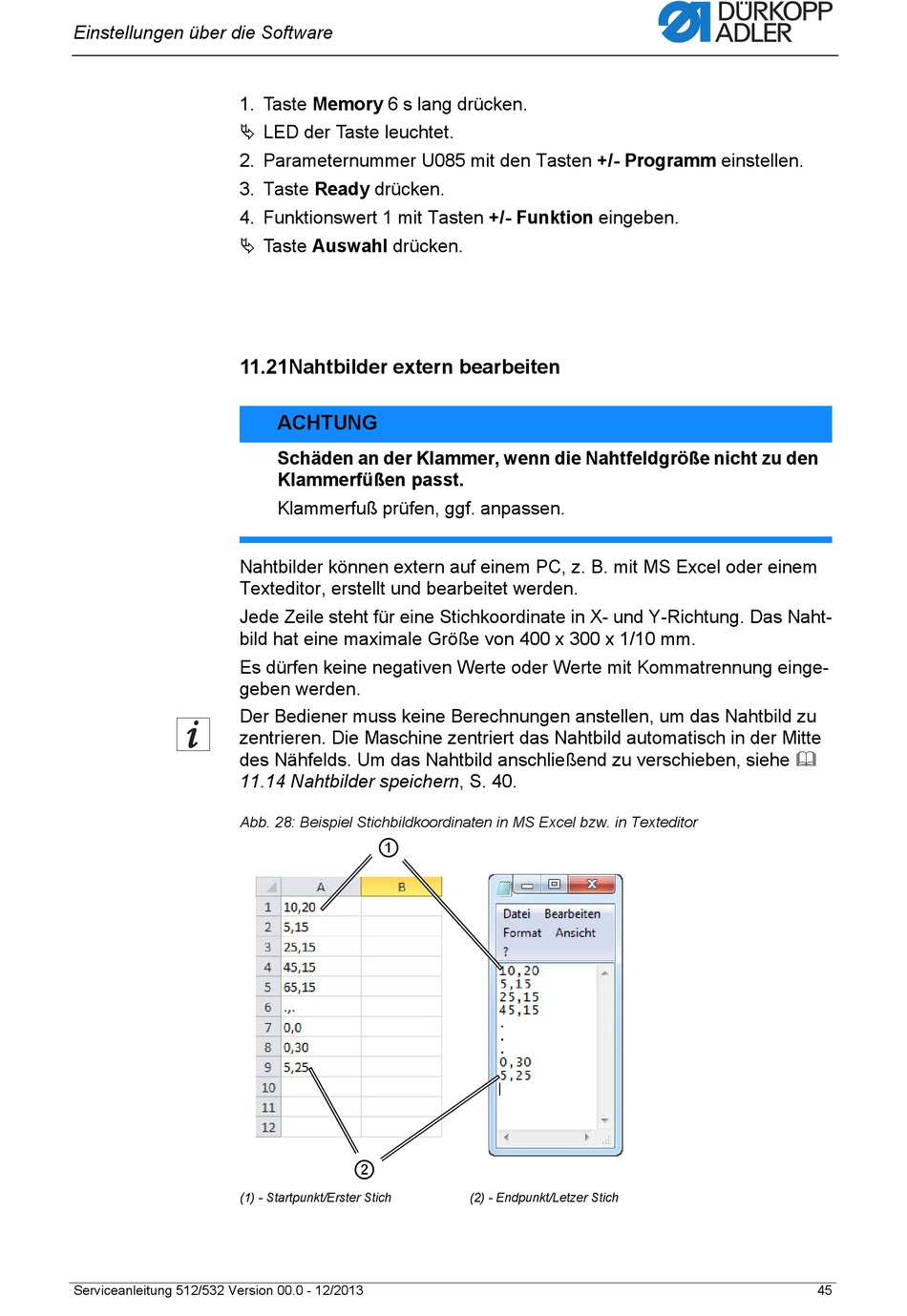

Abb. 28: Beispiel Stichbildkoordinaten in MS Excel bzw. in Texteditor
(1) - Startpunkt/Erster Stich
Serviceanleitung 512/532 Version 00.0 - 12/2013
ACHTUNG
Schäden an der Klammer, wenn die Nahtfeldgröße nicht zu den
Klammerfüßen passt.
Klammerfuß prüfen, ggf. anpassen.
①
②
(2) - Endpunkt/Letzer Stich
45
