Spuler einstellen

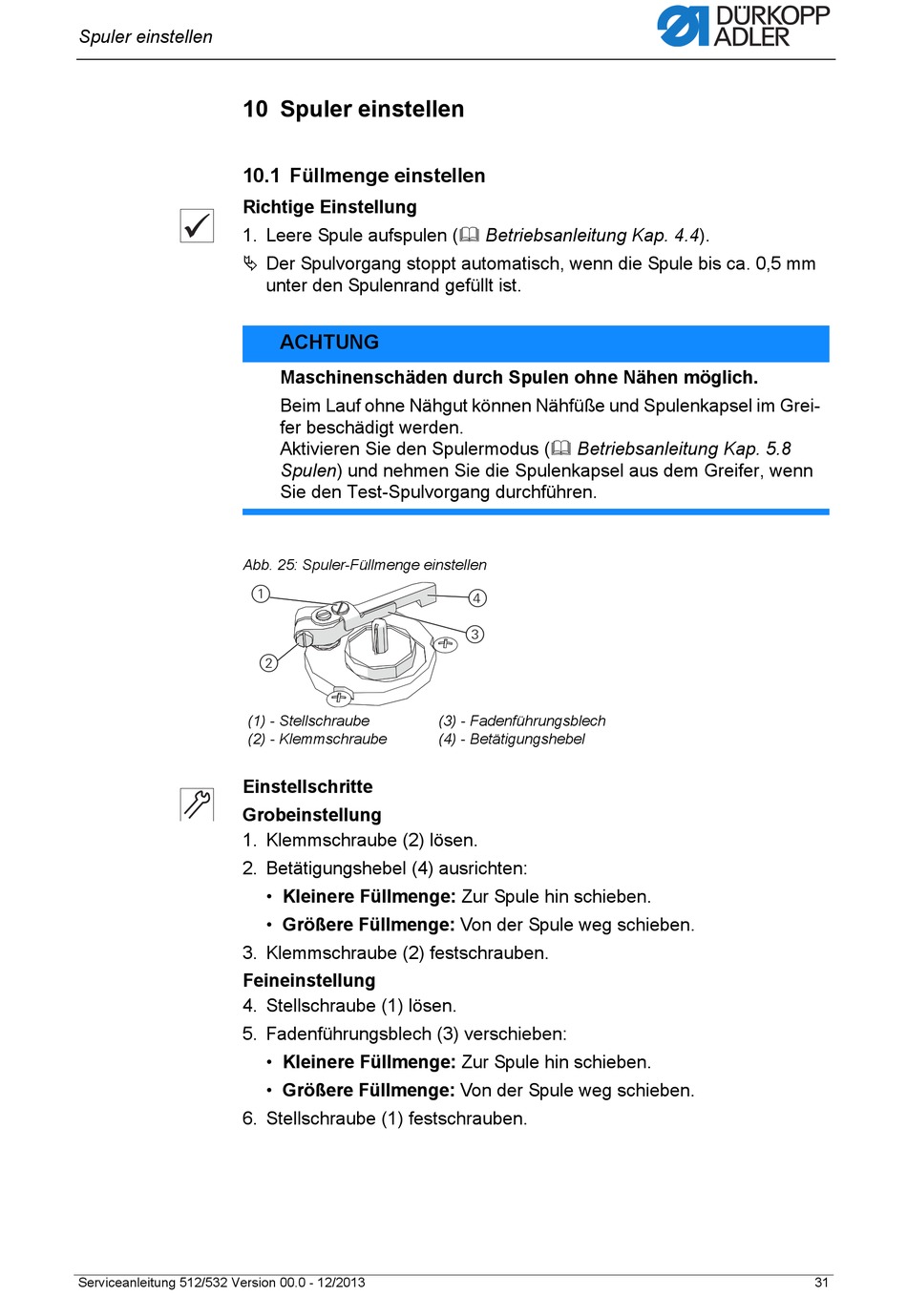

10 Spuler einstellen
10.1 Füllmenge einstellen
Richtige Einstellung
1. Leere Spule aufspulen ( Betriebsanleitung Kap. 4.4).
Der Spulvorgang stoppt automatisch, wenn die Spule bis ca. 0,5 mm
Abb. 25: Spuler-Füllmenge einstellen
(1) - Stellschraube
(2) - Klemmschraube
Einstellschritte
Grobeinstellung
1. Klemmschraube (2) lösen.
2. Betätigungshebel (4) ausrichten:
3. Klemmschraube (2) festschrauben.
Feineinstellung
4. Stellschraube (1) lösen.
5. Fadenführungsblech (3) verschieben:
6. Stellschraube (1) festschrauben.
Serviceanleitung 512/532 Version 00.0 - 12/2013
unter den Spulenrand gefüllt ist.
ACHTUNG
Maschinenschäden durch Spulen ohne Nähen möglich.
Beim Lauf ohne Nähgut können Nähfüße und Spulenkapsel im Grei-
fer beschädigt werden.
Aktivieren Sie den Spulermodus ( Betriebsanleitung Kap. 5.8
Spulen) und nehmen Sie die Spulenkapsel aus dem Greifer, wenn
Sie den Test-Spulvorgang durchführen.
• Kleinere Füllmenge: Zur Spule hin schieben.
• Größere Füllmenge: Von der Spule weg schieben.
• Kleinere Füllmenge: Zur Spule hin schieben.
• Größere Füllmenge: Von der Spule weg schieben.
(3) - Fadenführungsblech
(4) - Betätigungshebel
31
