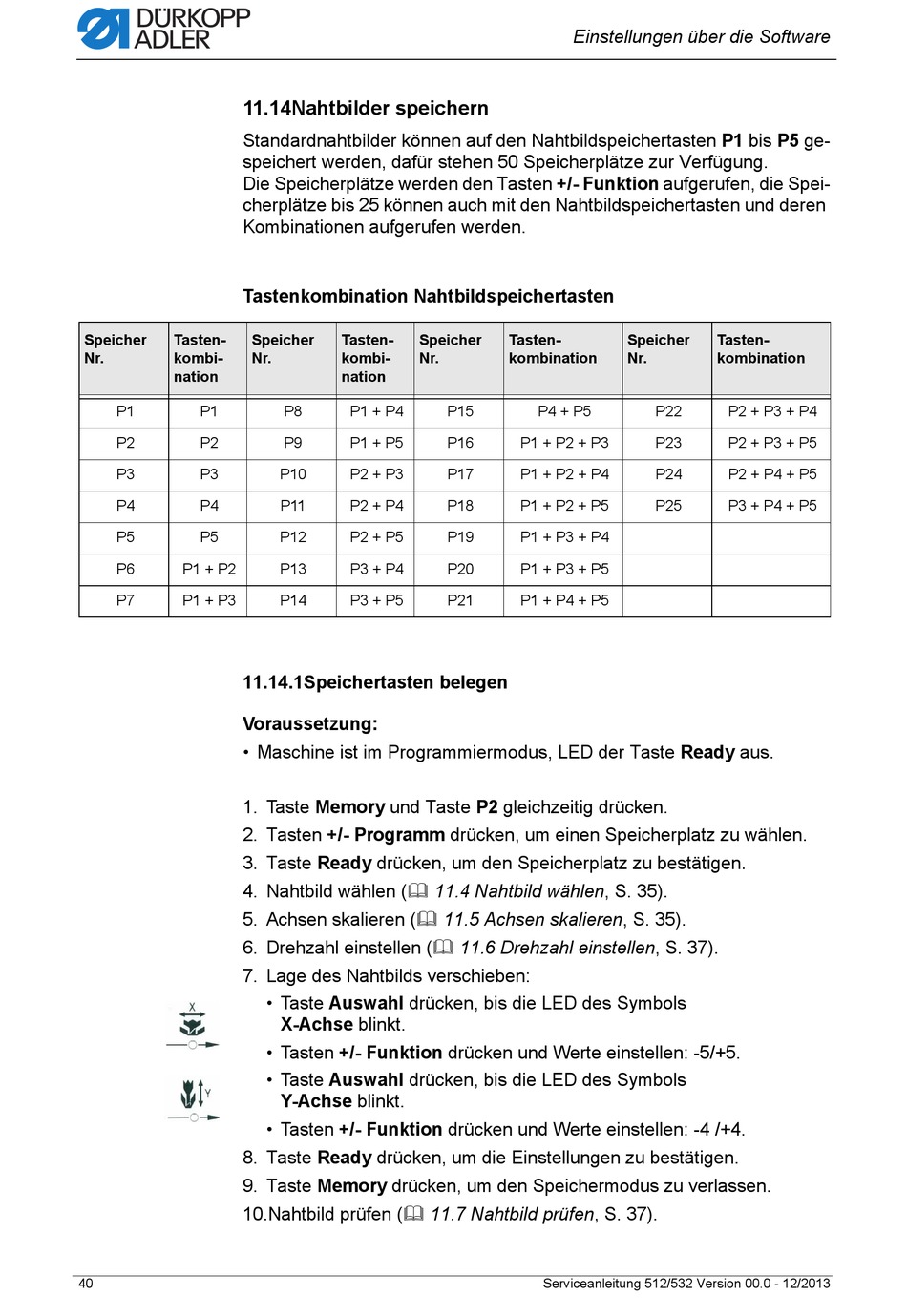

11.14Nahtbilder speichern
Standardnahtbilder können auf den Nahtbildspeichertasten P1 bis P5 ge-
speichert werden, dafür stehen 50 Speicherplätze zur Verfügung.
Die Speicherplätze werden den Tasten +/- Funktion aufgerufen, die Spei-
cherplätze bis 25 können auch mit den Nahtbildspeichertasten und deren
Kombinationen aufgerufen werden.
Tastenkombination Nahtbildspeichertasten
Speicher
Tasten-
Nr.
kombi-
nation
P1
P1
P2
P2
P3
P3
P4
P4
P5
P5
P6
P1 + P2
P7
P1 + P3
11.14.1Speichertasten belegen
Voraussetzung:
• Maschine ist im Programmiermodus, LED der Taste Ready aus.
1. Taste Memory und Taste P2 gleichzeitig drücken.
2. Tasten +/- Programm drücken, um einen Speicherplatz zu wählen.
3. Taste Ready drücken, um den Speicherplatz zu bestätigen.
4. Nahtbild wählen ( 11.4 Nahtbild wählen, S. 35).
5. Achsen skalieren ( 11.5 Achsen skalieren, S. 35).
6. Drehzahl einstellen ( 11.6 Drehzahl einstellen, S. 37).
7. Lage des Nahtbilds verschieben:
8. Taste Ready drücken, um die Einstellungen zu bestätigen.
9. Taste Memory drücken, um den Speichermodus zu verlassen.
10.Nahtbild prüfen ( 11.7 Nahtbild prüfen, S. 37).
40
Speicher
Tasten-
Speicher
Nr.
kombi-
Nr.
nation
P8
P1 + P4
P9
P1 + P5
P10
P2 + P3
P11
P2 + P4
P12
P2 + P5
P13
P3 + P4
P14
P3 + P5
• Taste Auswahl drücken, bis die LED des Symbols
X-Achse blinkt.
• Tasten +/- Funktion drücken und Werte einstellen: -5/+5.
• Taste Auswahl drücken, bis die LED des Symbols
Y-Achse blinkt.
• Tasten +/- Funktion drücken und Werte einstellen: -4 /+4.
Einstellungen über die Software
Tasten-
kombination
P15
P4 + P5
P16
P1 + P2 + P3
P17
P1 + P2 + P4
P18
P1 + P2 + P5
P19
P1 + P3 + P4
P20
P1 + P3 + P5
P21
P1 + P4 + P5
Serviceanleitung 512/532 Version 00.0 - 12/2013
Speicher
Tasten-
Nr.
kombination
P22
P2 + P3 + P4
P23
P2 + P3 + P5
P24
P2 + P4 + P5
P25
P3 + P4 + P5
