Abdeckung
• Greiferklappe öffnen ( Kap. 3.3.7, S. 14).

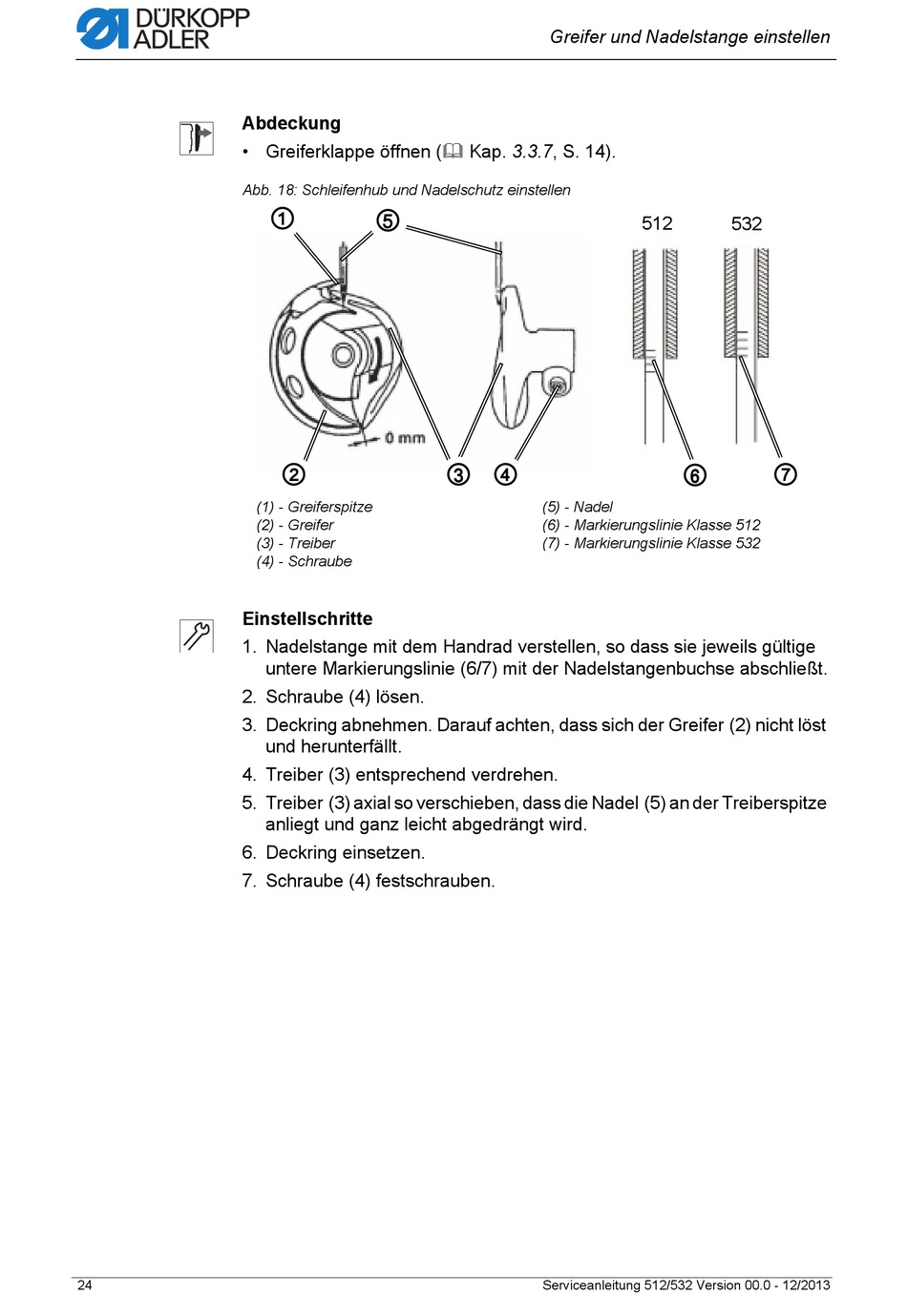

Abb. 18: Schleifenhub und Nadelschutz einstellen
Einstellschritte
1. Nadelstange mit dem Handrad verstellen, so dass sie jeweils gültige
2. Schraube (4) lösen.
3. Deckring abnehmen. Darauf achten, dass sich der Greifer (2) nicht löst
4. Treiber (3) entsprechend verdrehen.
5. Treiber (3) axial so verschieben, dass die Nadel (5) an der Treiberspitze
6. Deckring einsetzen.
7. Schraube (4) festschrauben.
24
①
⑤
②
(1) - Greiferspitze
(2) - Greifer
(3) - Treiber
(4) - Schraube
untere Markierungslinie (6/7) mit der Nadelstangenbuchse abschließt.
und herunterfällt.
anliegt und ganz leicht abgedrängt wird.
Greifer und Nadelstange einstellen
③
④
(5) - Nadel
(6) - Markierungslinie Klasse 512
(7) - Markierungslinie Klasse 532
Serviceanleitung 512/532 Version 00.0 - 12/2013
