Lichtschranken einstellen
4
4.1 Lichtschranken-Geberscheiben
Die Lichtschranken-Geberscheiben dienen der Steuerung als Referenz
für die Positionierung.
Richtige Einstellung prüfen
Die 180°-Scheibe zeigt nach vorne und ihre untere Kante steht genau
Störungen bei falscher Einstellung
• Schäden am Nähgut, Kräuseln
• Falsche Nadelpositionierung, Hängenbleiben der Nadel im Stichloch
• Falsche Transportzeiten
• Falsches Fadenabschneiden
• Schlechtes Stichbild
Abdeckung
• Hintere Abdeckung abnehmen ( Kap. 3.3.6, S. 13).

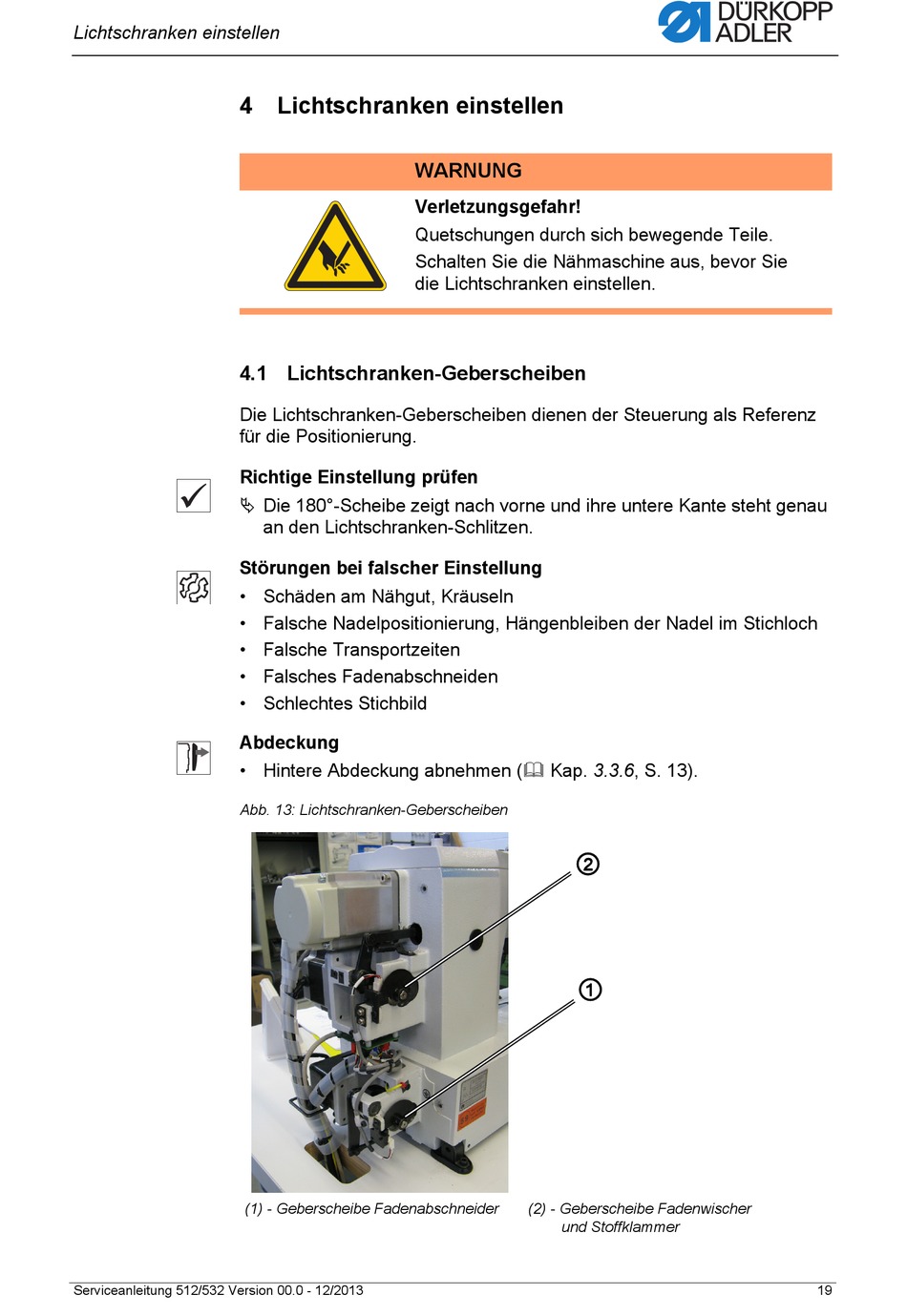

Abb. 13: Lichtschranken-Geberscheiben
(1) - Geberscheibe Fadenabschneider
Serviceanleitung 512/532 Version 00.0 - 12/2013
Lichtschranken einstellen
WARNUNG
Verletzungsgefahr!
Quetschungen durch sich bewegende Teile.
Schalten Sie die Nähmaschine aus, bevor Sie
die Lichtschranken einstellen.
an den Lichtschranken-Schlitzen.
②
①
(2) - Geberscheibe Fadenwischer
und Stoffklammer
