Aufstellung
Betriebsanleitung 969 - 01.0 - 11/2016
7.4.1
Standard-Tischplatte komplettieren
Maschinen mit Standard-Arm

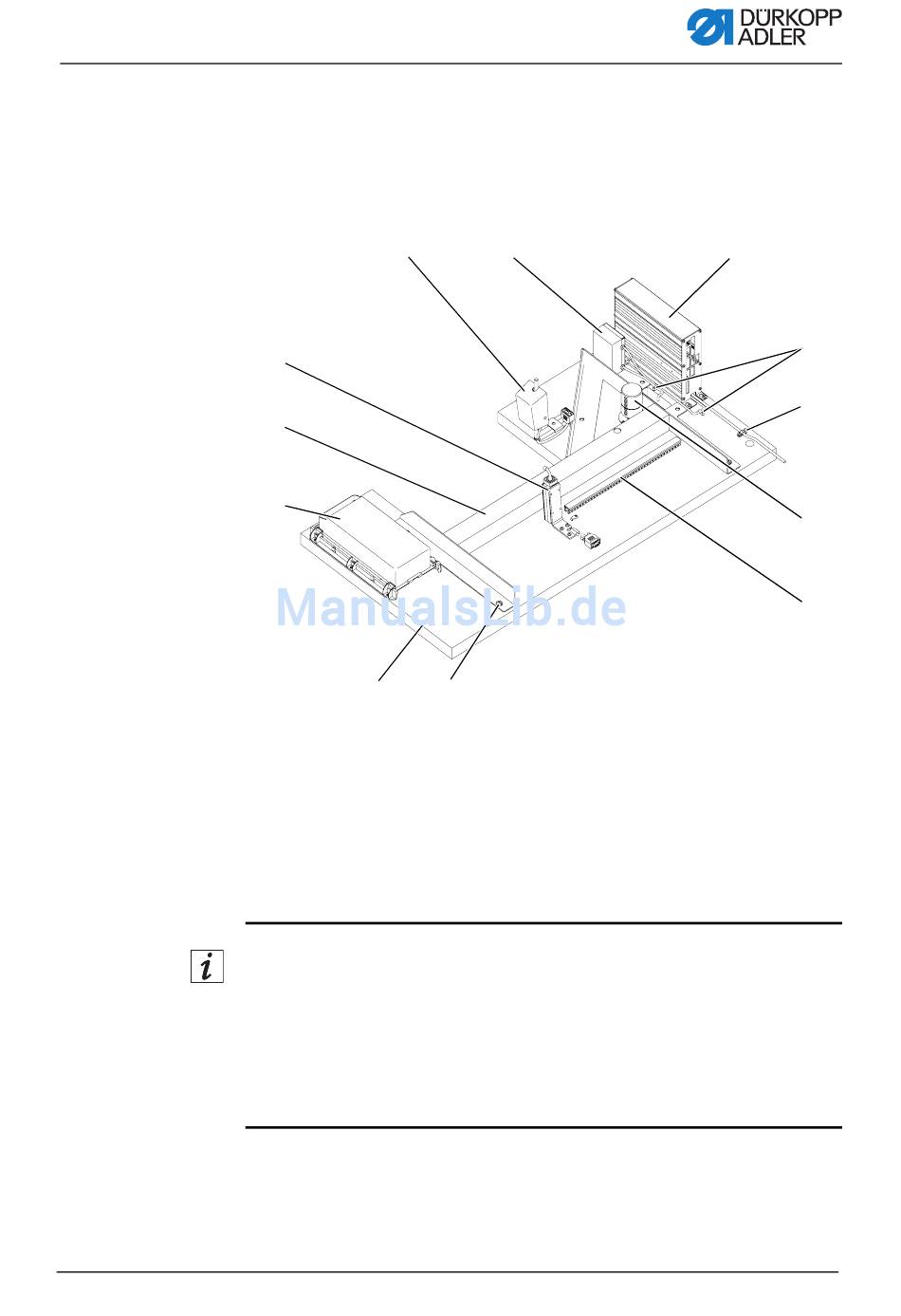

Abb. 50: Maschinen mit Standard-Arm
②
③
④
⑤
⑥
(1) - Nählicht-Transformator
(2) - Knietaster
(3) - Sollwertgeber
(4) - Tischplattenversteifung
(5) - Schublade
(6) - Tischplatte
Information
Falls die Maschine mit einer Beleuchtung ausgestattet ist, schlie-
ßen Sie zuerst den Nählicht-Transformator (1) an die
Steuerung (12) an.
Die Anschluss-Klemmleiste ist nur im demontieren Zustand zu-
gänglich.
①
⑦
(7) - Bohrung für das Gestell
(8) - Kabelkanal
(9) - Behälter für Abfall-Öl
(10) - Zugentlastung
(11) - Kabelschellen
(12) - Steuerung DAC
⑫
⑪
⑩
⑨
⑧
95
