Bedienung
Betriebsanleitung 969 - 01.0 - 11/2016
8.
Handrad drehen, bis der Fadenhebel im oberen Totpunkt
steht.
9.
Nadelfaden von hinten im Uhrzeigersinn in die
Vorspannung (6) fädeln.
10. Nadelfaden durch die Fadenführungen (7) und (1) fädeln.
11. Nadelfaden gegen den Uhrzeigersinn durch die
Zusatzspannung (2) fädeln.
12. Nadelfaden im Uhrzeigersinn durch die Hauptspannung (3)
fädeln.
13. Nadelfaden durch die Fadenführung (4) und unter der
Fadenanzugsfeder (5) herführen.
Die Fadenanzugsfeder (5) zieht den Nadelfaden nach unten.

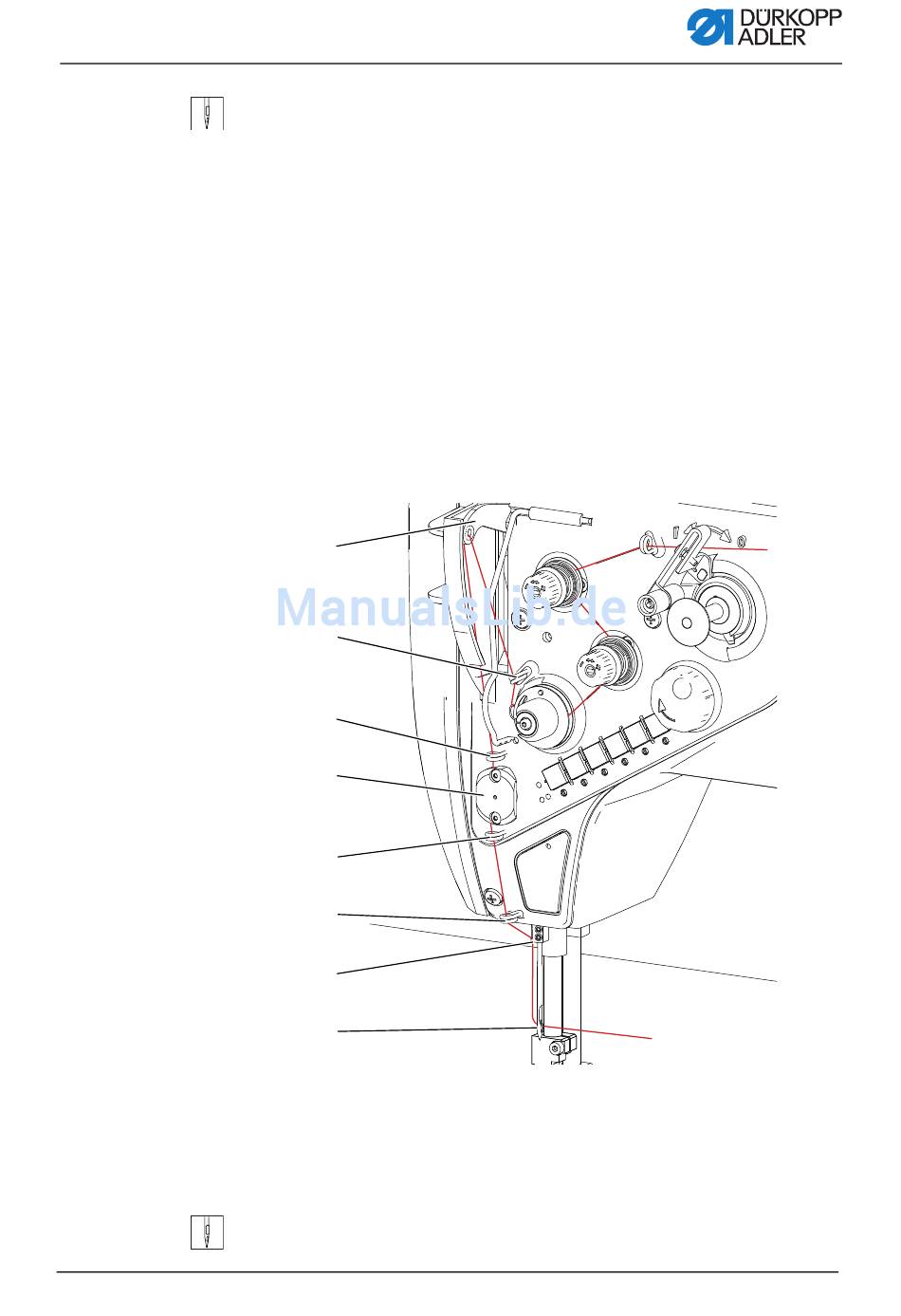

Abb. 9: Nadelfaden einfädeln (2)
(8) - Fadenhebel
(9) - Fadenführung
(10) - Fadenführung
(11) - Fadenklemme
(12) - Fadenführung
14. Den Nadelfaden durch die Fadenführung (9) führen.
(13) - Fadenführung
(14) - Fadenführung an der
Nadelstange
(15) - Nadelöhr
27
