Aufstellung
Betriebsanleitung 969 - 01.0 - 11/2016
7.3.2
Schwenkbares Gestell montieren

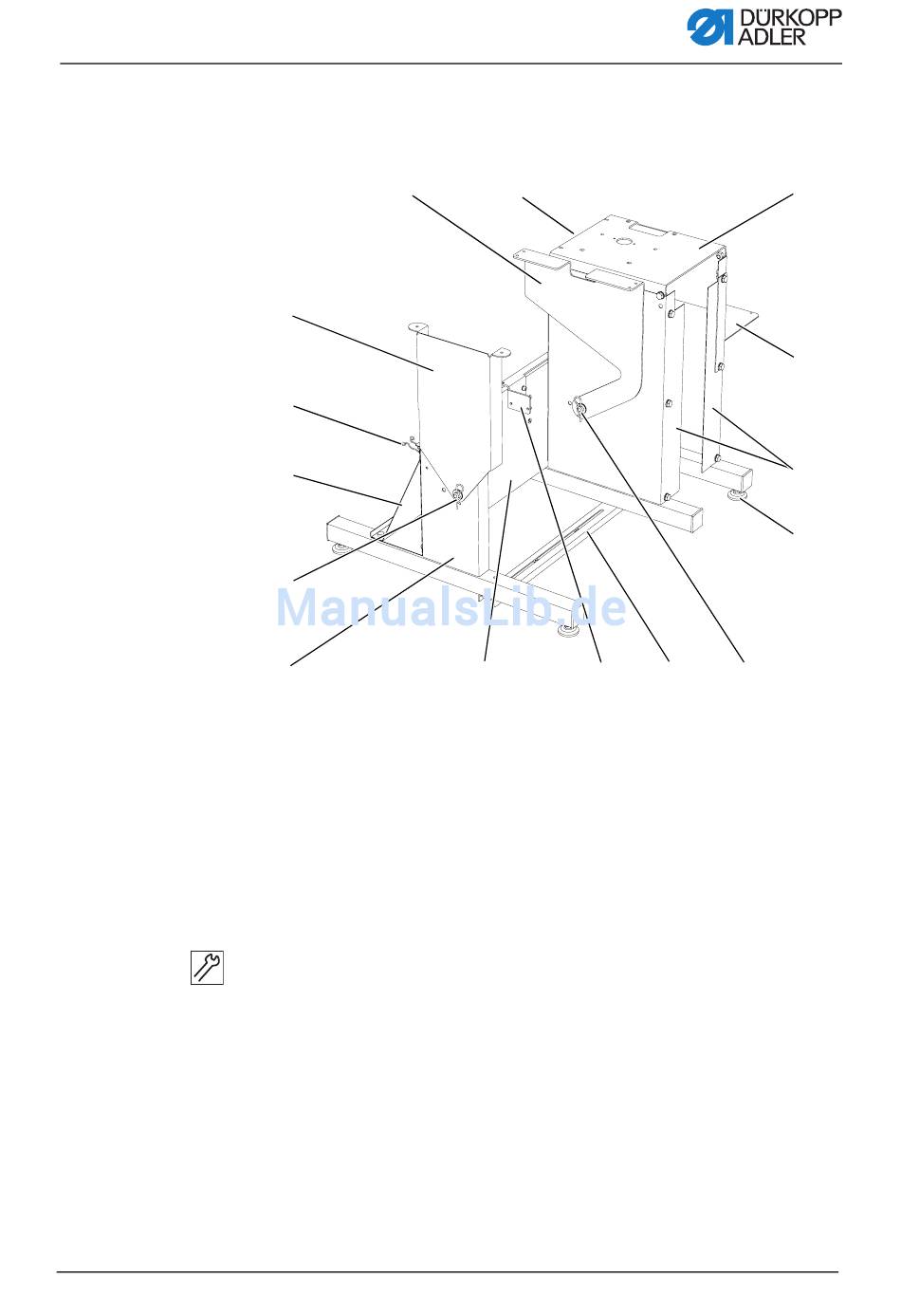

Abb. 49: Schwenkbares Gestell montieren
②
③
④
⑤
⑥
⑦
(1) - Rückwand
(2) - Schwenkbarer Tischplatten-
halter
(3) - Schwenkbare Seitenwand
(4) - Ölkannenhalter
(5) - Querträger
(6) - Scharnier
(7) - Linke Seitenwand
So montieren Sie das schwenkbare Gestell:
1.
Seitenwände (13) mit Rückwand (1) und Querträger (8) ver-
schrauben.
2.
Die verschraubten Teile mit der linken Seitenwand (7) und
dem Querträger (5) verschrauben.
3.
Kopfteil (15) anschrauben.
4.
Rückwand (1) mit allen Schrauben anschrauben.
5.
Scharnier (11) und schwenkbaren Tischplattenhalter (2)
anschrauben.
①
⑧
⑨
(8) - Querträger
(9) - Sollwertgeber-Halter
(10) - Querstrebe
(11) - Scharnier
(12) - Fuß
(13) - Seitenwände
(14) - Schubladenhalter
(15) - Kopfteil
⑮
⑭
⑬
⑫
⑩
⑪
93
