Bedienung
Betriebsanleitung 969 - 01.0 - 11/2016
4.11.2 Schnellfunktionen am Tastenblock (Eco)
Bei Maschinen mit der Ausführung Eco sind nur 2 Tasten belegt.
Der Zusatzschalter kann nicht frei belegt werden.

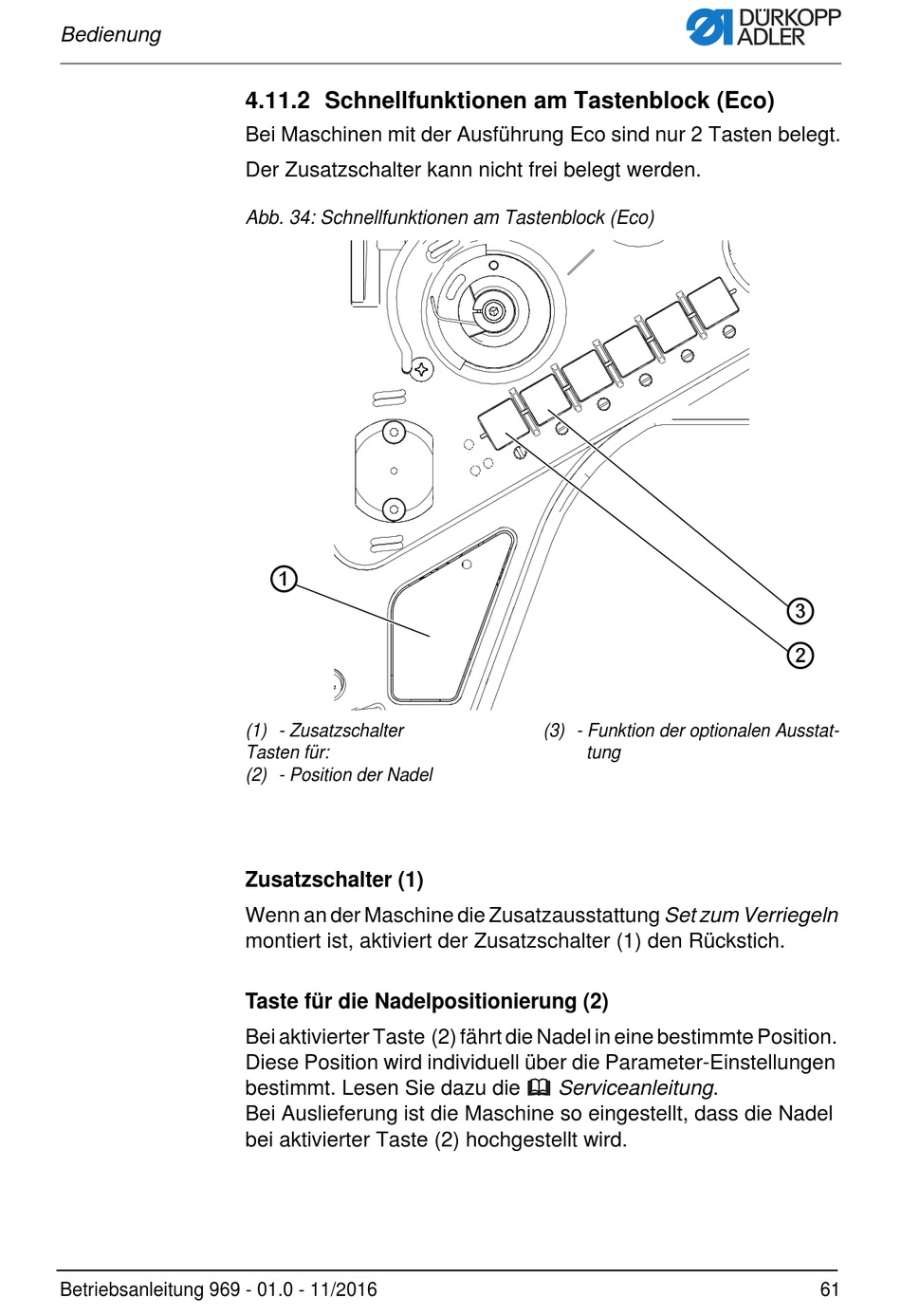

Abb. 34: Schnellfunktionen am Tastenblock (Eco)
①
(1) - Zusatzschalter
Tasten für:
(2) - Position der Nadel
Zusatzschalter (1)
Wenn an der Maschine die Zusatzausstattung Set zum Verriegeln
montiert ist, aktiviert der Zusatzschalter (1) den Rückstich.
Taste für die Nadelpositionierung (2)
Bei aktivierter Taste (2) fährt die Nadel in eine bestimmte Position.
Diese Position wird individuell über die Parameter-Einstellungen
bestimmt. Lesen Sie dazu die Serviceanleitung.
Bei Auslieferung ist die Maschine so eingestellt, dass die Nadel
bei aktivierter Taste (2) hochgestellt wird.
(3) - Funktion der optionalen Ausstat-
tung
③
②
61
