Gerätebeschreibung
Betriebsanleitung 969 - 01.0 - 11/2016
3
Gerätebeschreibung
3.1
Komponenten der Maschine

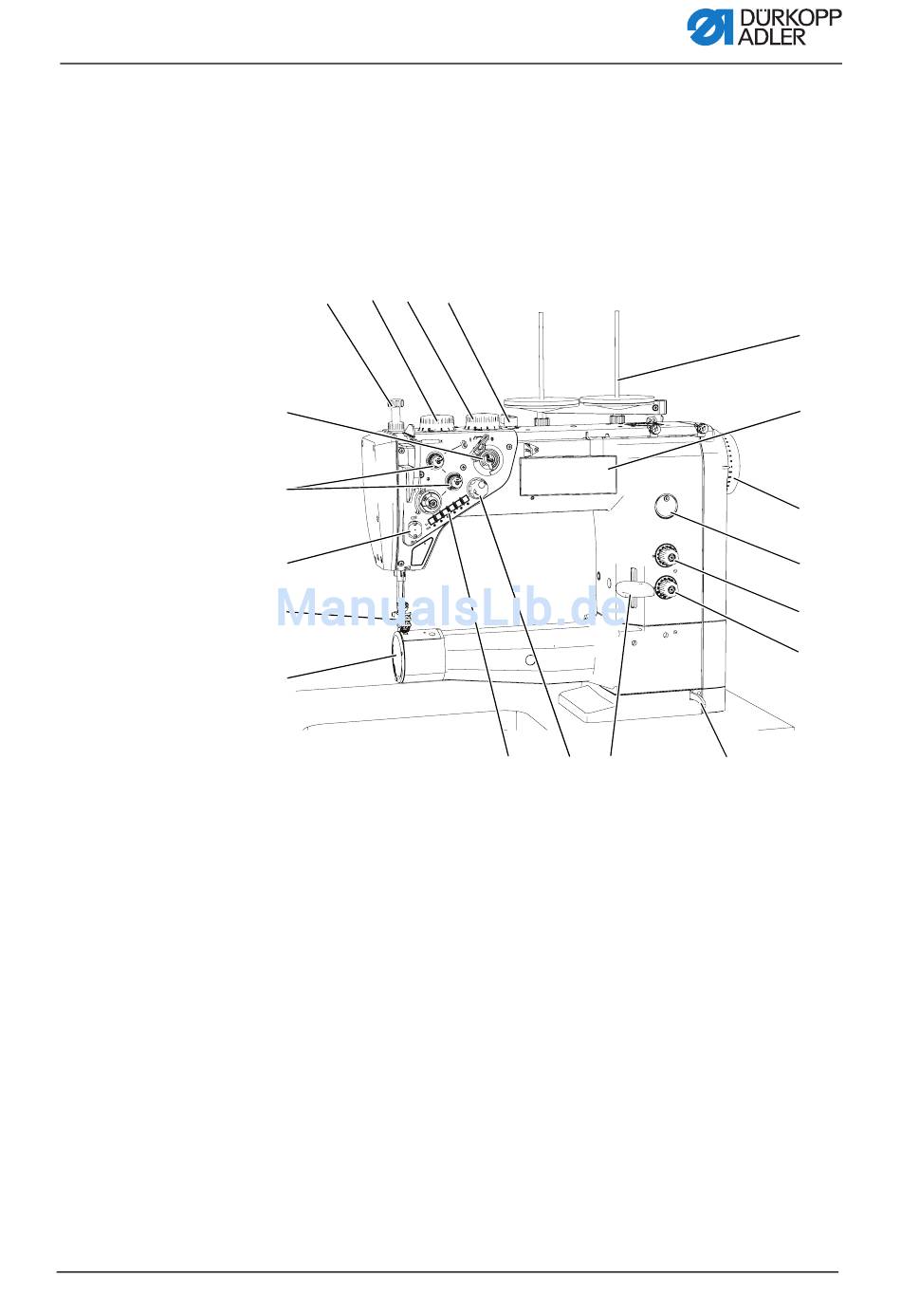

Abb. 1: Komponenten der Maschine (1), Maschinen mit Standard-Arm
④
③
②
⑤
⑥
⑦
⑧
⑨
(1) - Handhebel
(2) - Stellrad für erhöhten Nähfuß-
Hub*
(3) - Stellrad für normalen Nähfuß-
Hub
(4) - Stellrad für Nähfuß-Druck
(5) - Spuler
(6) - Faden-Spannungselement
(7) - Fadenklemme**
(8) - Nähfüße mit Nadel
(9) - Greiferabdeckung
①
⑩ ⑪ ⑫
(10) - Tasten am Maschinenarm
(11) - Elektronisches Handrad
(12) - Stichsteller-Hebel
(13) - Arretierhebel für das
Maschinenoberteil
(14) - Stellrad für kleinere Stichlänge*
(15) - Stellrad für größere Stichlänge*
(16) - Ölstand-Anzeige
(17) - Handrad
(18) - Bedienfeld OP1000
(19) - Garnständer
⑲
⑱
⑰
⑯
⑮
⑭
⑬
15
