Gerätebeschreibung
Betriebsanleitung 969 - 01.0 - 11/2016

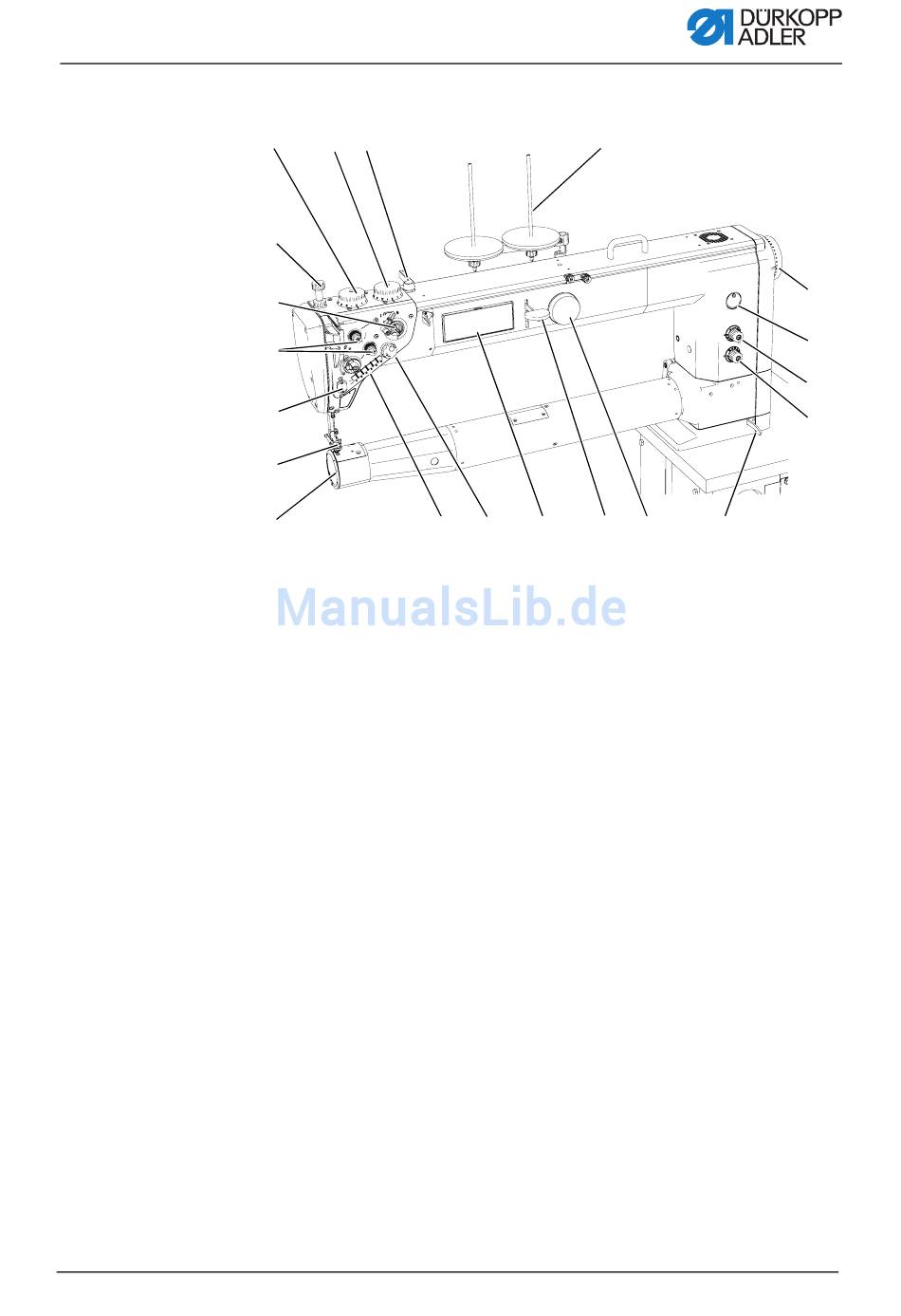

Abb. 3: Komponenten der Maschine (3), Maschinen mit langem Arm
(1) - Handhebel
(2) - Stellrad für erhöhten Nähfuß-
Hub*
(3) - Stellrad für normalen Nähfuß-
Hub
(4) - Stellrad für Nähfuß-Druck
(5) - Spuler
(6) - Faden-Spannungselement
(7) - Fadenklemme**
(8) - Nähfüße mit Nadel
(9) - Greiferabdeckung
(10) - Tasten am Maschinenarm
⑩ ⑪ ⑫ ⑬ ⑭
(11) - Elektronisches Handrad
(12) - Bedienfeld OP1000
(13) - Stichsteller-Hebel
(14) - Zusätzliches Handrad
(15) - Arretierhebel für das
Maschinenoberteil
(16) - Stellrad kleinere Stichlänge*
(17) - Stellrad größere Stichlänge*
(18) - Ölstand-Anzeige
(19) - Handrad
(20) - Garnständer
