100
Tischplatte für Maschinen mit langem Arm montieren

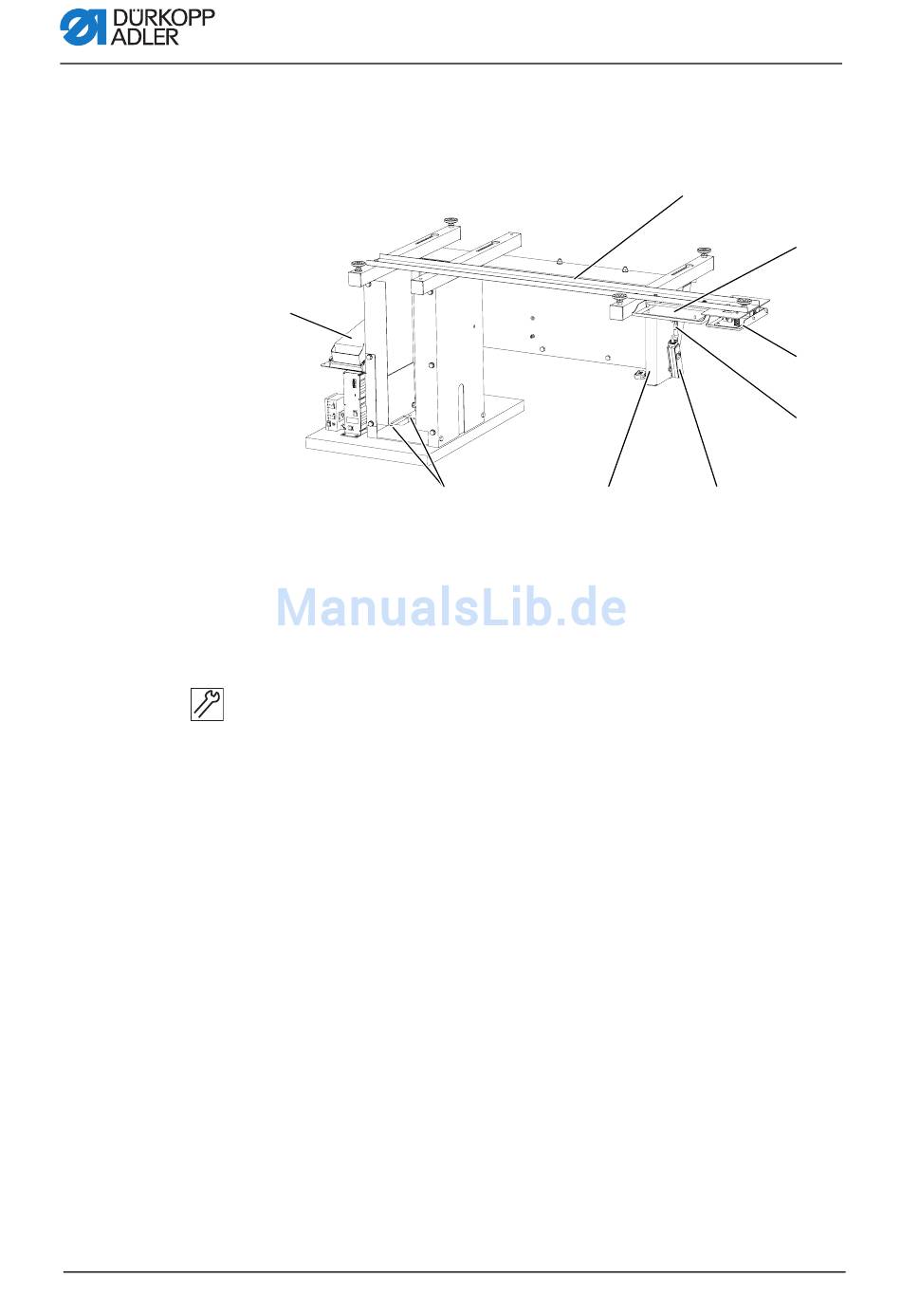

Abb. 54: Tischplatte für Maschinen mit langem Arm montieren
①
(1) - Schublade
(2) - Löcher
(3) - Linke Seitenwand
(4) - Sollwertgeber
So montieren Sie die Tischplatte:
1.
Gestell so anschrauben, dass die Löcher (2) mit der Tisch-
platte fluchten.
2.
Pedal (7) nahe der linken Seitenwand (3) auf die
Querstrebe (8) schrauben.
3.
Fußtaster (6) nahe des Pedals (7) auf die Querstrebe (8)
schrauben.
4.
Sollwertgeber (4) anschrauben.
5.
Zugstange (5) am Pedal (7) und am Sollwertgeber (4) befes-
tigen.
Der Pedalwinkel wird über die Länge der Zugstange (5) vor-
gegeben und kann beliebig verstellt werden.
6.
Schublade (1) an dem dafür vorgesehenen Halter montieren.
②
③
(5) - Zugstange
(6) - Fußtaster
(7) - Pedal
(8) - Querstrebe
Betriebsanleitung 969 - 01.0 - 11/2016
Aufstellung
⑧
⑦
⑥
⑤
④
