Aufstellung
Betriebsanleitung 969 - 01.0 - 11/2016
So stellen Sie die Arbeitshöhe ein:
1.
Schrauben (2) an beiden Seiten des Gestells lösen.
2.
Tischplatte (1) auf die gewünschte Höhe einstellen.
Wichtig
Sicherstellen, dass die Tischplatte auf beiden Seiten gleich hoch
ist.
3.
Schrauben (2) festschrauben.

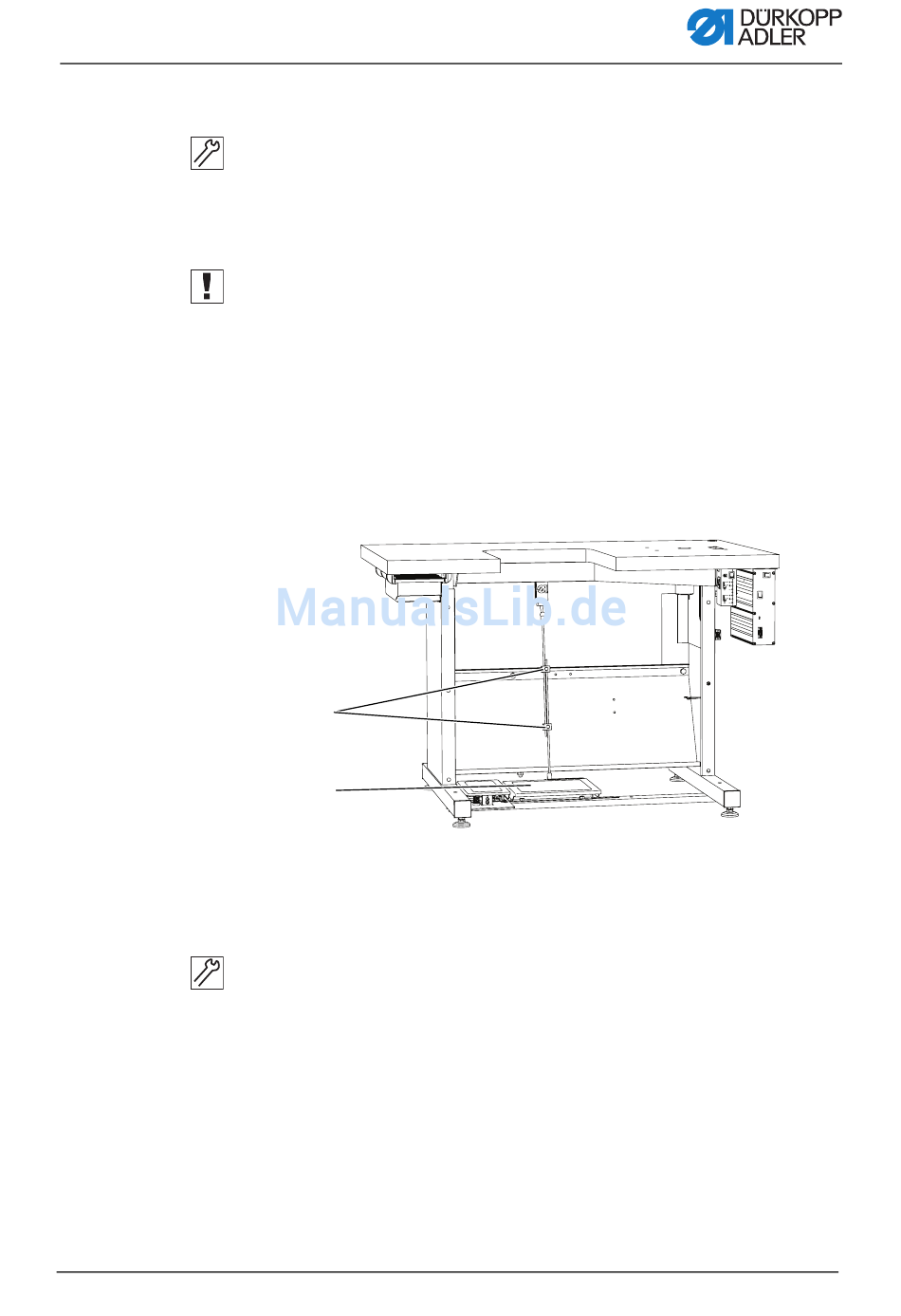

7.6
Pedal einstellen
Abb. 57: Pedal einstellen
①
②
(1) - Verbindungsstück der
Zugstange
So stellen Sie das Pedal ein:
1.
Pedal (2) so einstellen, dass es mittig zur Nadelachse steht.
2.
Verbindungsstück der Zugstange (1) so einstellen, dass das
Pedal (2) den gewünschten Stellungswinkel hat.
(2) - Pedal
103
