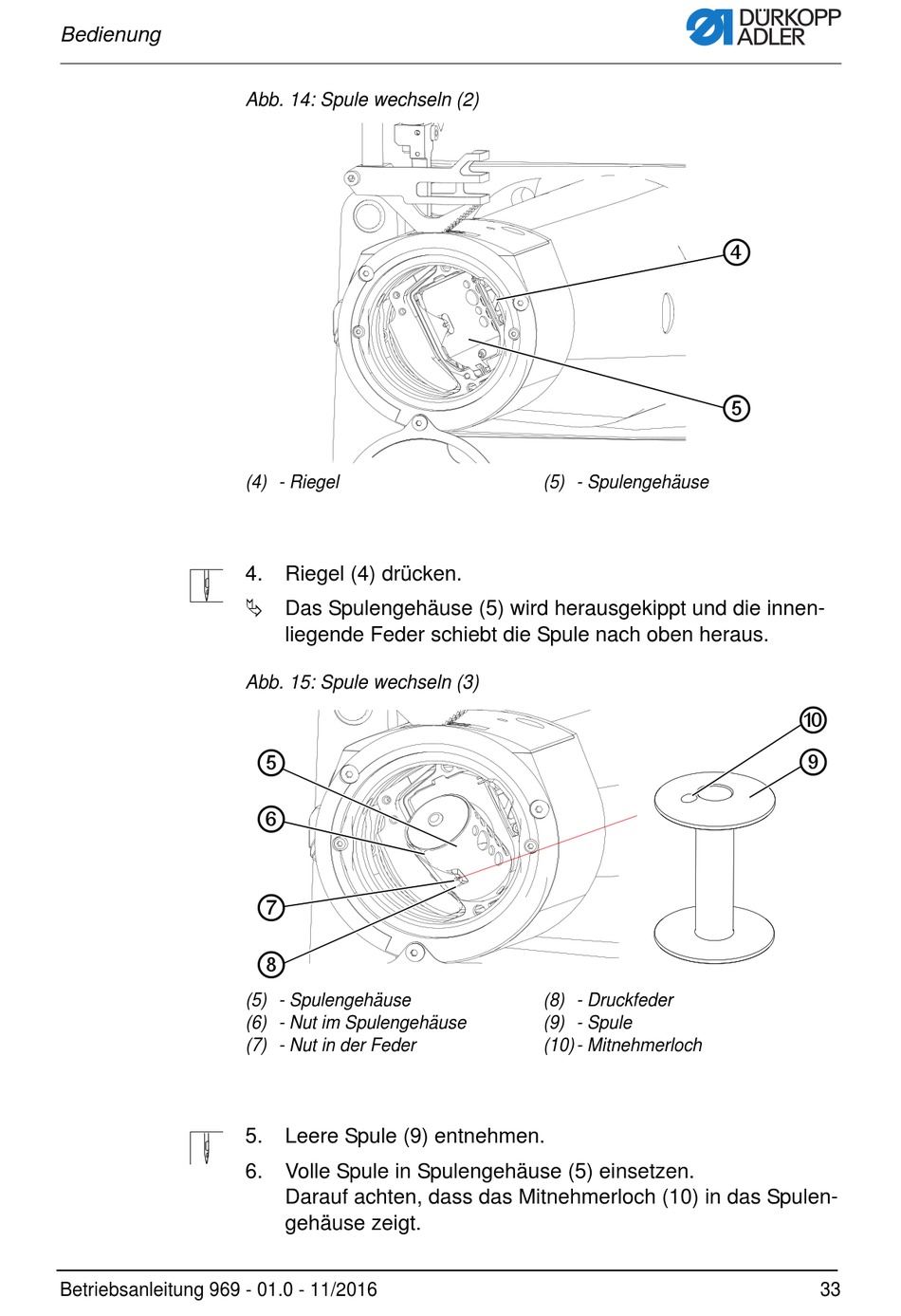

Abb. 14: Spule wechseln (2)
(4) - Riegel
4. Riegel (4) drücken.
 Das Spulengehäuse (5) wird herausgekippt und die innen-
liegende Feder schiebt die Spule nach oben heraus.
Abb. 15: Spule wechseln (3)
⑤
⑥
⑦
⑧
(5) - Spulengehäuse
(6) - Nut im Spulengehäuse
(7) - Nut in der Feder
5. Leere Spule (9) entnehmen.
6. Volle Spule in Spulengehäuse (5) einsetzen.
Darauf achten, dass das Mitnehmerloch (10) in das Spulen-
gehäuse zeigt.
(5) - Spulengehäuse
(8) - Druckfeder
(9) - Spule
(10) - Mitnehmerloch
④
⑤
⑩
⑨
