Aufstellung
Betriebsanleitung 969 - 01.0 - 11/2016
3.
Querstrebe (5) an Fußstrebe (4) schrauben.
4.
Inneren Holm (8) so an Gestellholm (7) anschrauben, dass
die Kopfteile (1) auf gleicher Höhe sind.
Wichtig
Die Füße (3) so drehen, dass das Gestell gleichmäßig auf dem
Boden aufsitzt.
Gestell für Maschinen mit langem Arm montieren

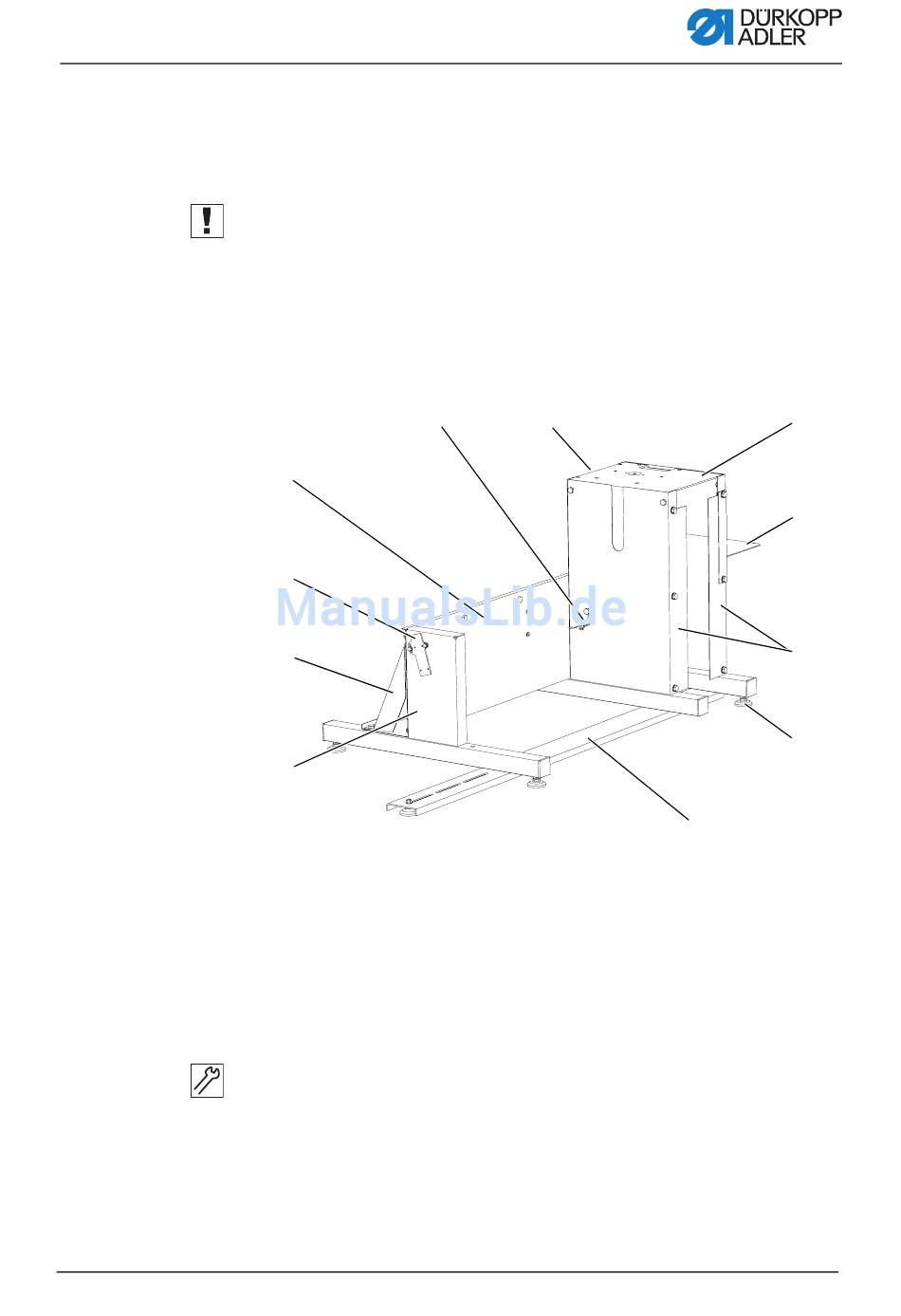

Abb. 48: Gestell für Maschinen mit langem Arm montieren
③
④
⑤
⑥
(1) - Rückwand
(2) - Ölkannenhalter
(3) - Querträger
(4) - Sollwertgeber-Halter
(5) - Querträger
(6) - Linke Seitenwand
So montieren Sie das Gestell für Maschinen mit langem Arm:
1.
Seitenwände (9) mit Rückwand (1) und Querträger (3) ver-
schrauben.
2.
Die verschraubten Teile mit der linken Seitenwand (6) und
dem Querträger (5) verschrauben.
②
①
(7) - Querstrebe
(8) - Fuß
(9) - Seitenwände
(10) - Schubladenhalter
(11) - Kopfteil
⑪
⑩
⑨
⑧
⑦
91
