90
7.3
Gestell montieren
Zu der Maschine kann das Standard-Gestell mit fester Tischplatte
oder optional ein schwenkbares Gestell mit nach unten schwenk-
barer Tischplatte gewählt werden.
7.3.1
Standard-Gestell montieren
Gestell für Maschinen mit Standard-Arm montieren

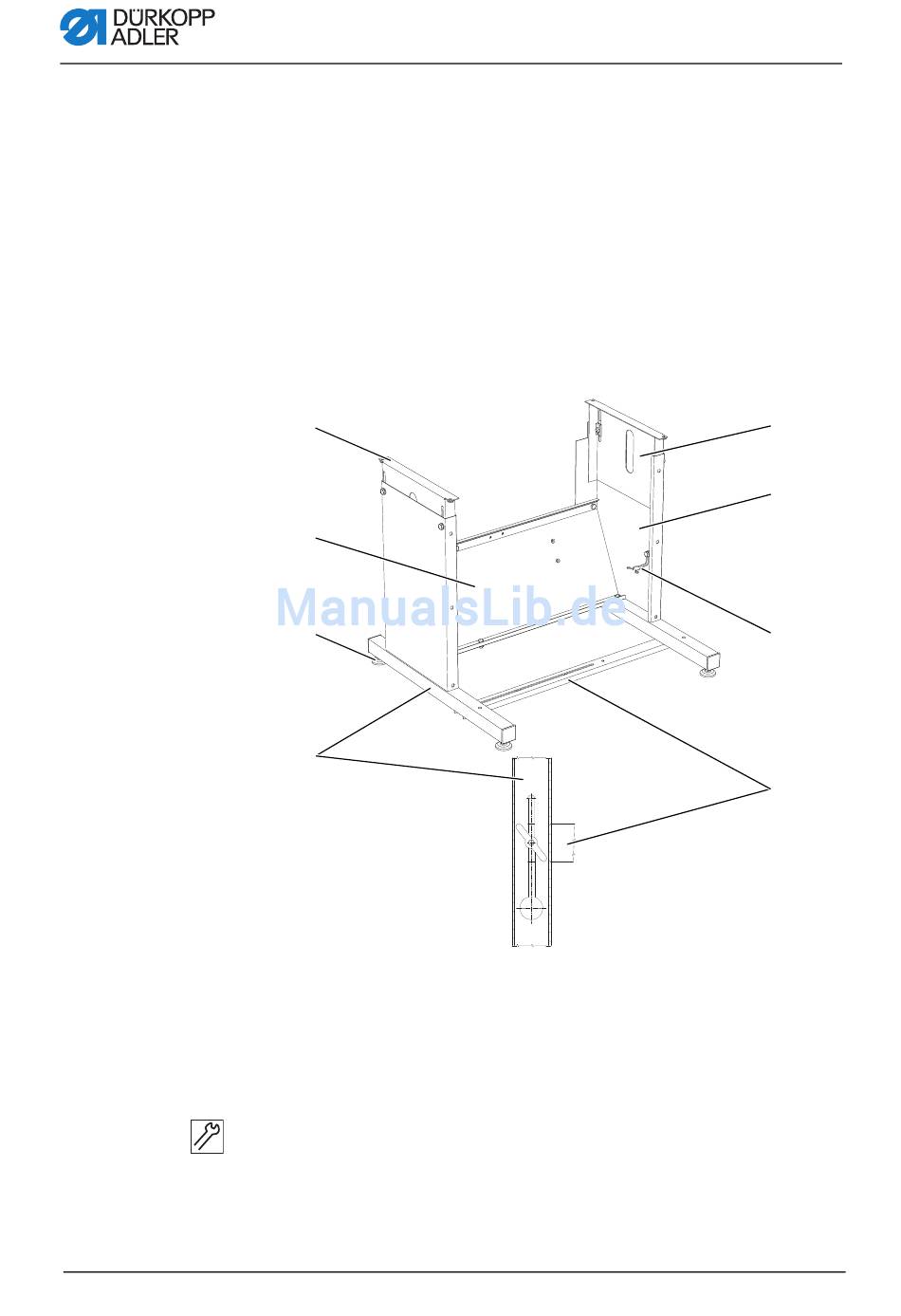

Abb. 47: Gestell für Maschinen mit Standard-Arm montieren
①
②
③
④
(1) - Kopfteil
(2) - Querträger
(3) - Fuß
(4) - Fußstrebe
So montieren Sie das Gestell für Maschinen mit Standard-Arm:
1.
Querträger (2) an Gestellholme (7) schrauben.
2.
Ölkannenhalter (6) an Gestellholm (7) schrauben.
(5) - Querstrebe
(6) - Ölkannenhalter
(7) - Gestellholm
(8) - Innerer Holm
Betriebsanleitung 969 - 01.0 - 11/2016
Aufstellung
⑧
⑦
⑥
⑤
