26
6.
Mutter (4) festschrauben.
HINWEIS
Sachschäden möglich!
Durch eine falsch eingestellte Rohrhöhe kann es zu
Spannungsschwankungen kommen, da sich der Faden
verfangen und geklemmt werden kann.
Die Naht wird ungleichmäßig und der Nadelfaden wird nach
dem Abschneiden aus der Nadel gezogen.
Die Rohrhöhe wie oben angegeben einstellen.
7.
Nadelfaden durch Rohr (6), Öffnung (3) und
Fadenführung (1) bis zur Vorspannung (2) führen.
Nadelfaden einfädeln

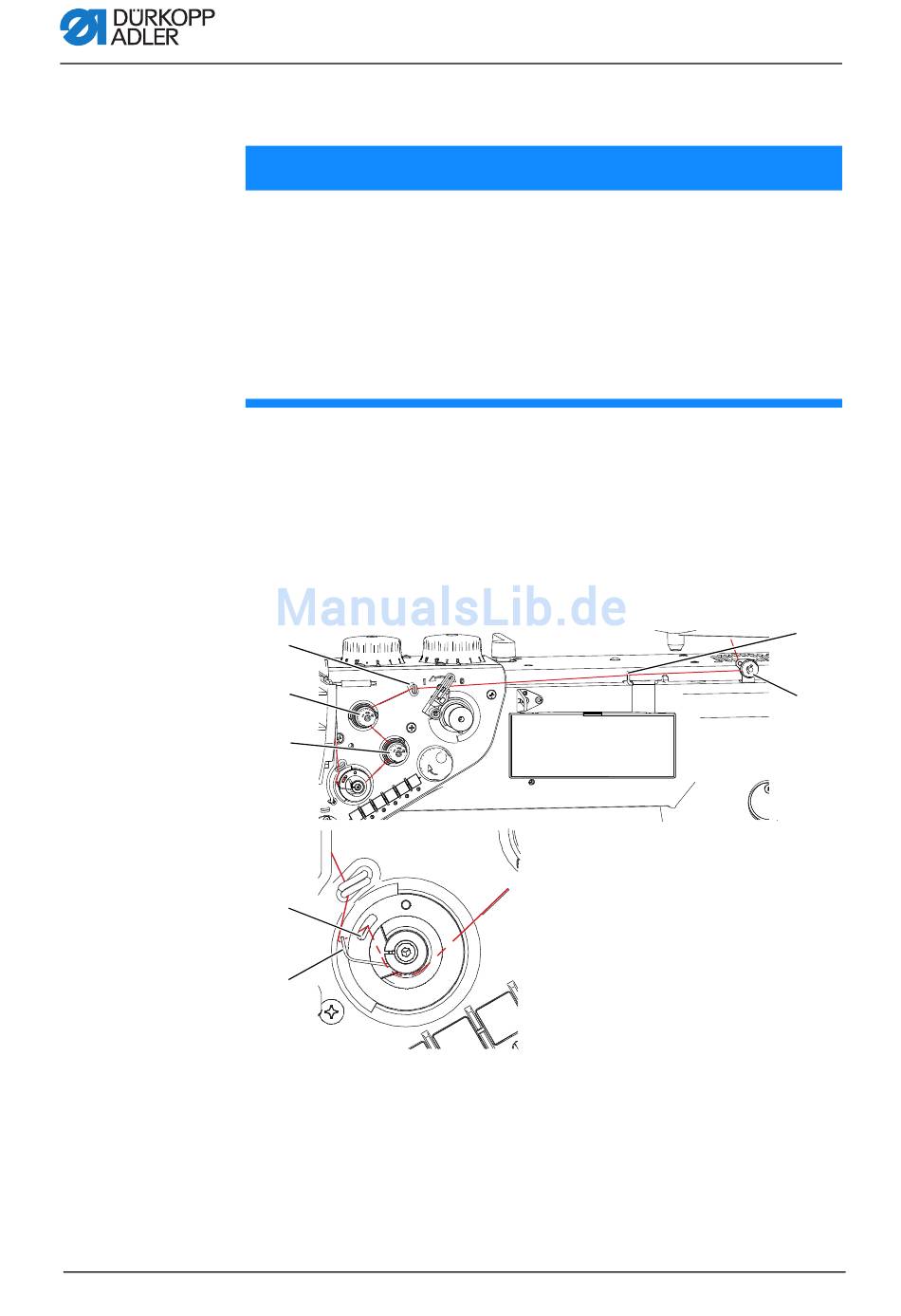

Abb. 8: Nadelfaden einfädeln (1)
①
②
③
④
⑤
(1) - Fadenführung
(2) - Zusatzspannung
(3) - Hauptspannung
(4) - Fadenführung
(5) - Fadenanzugsfeder
(6) - Vorspannung
(7) - Fadenführung
Betriebsanleitung 969 - 01.0 - 11/2016
Bedienung
⑦
⑥
