Die wirkleistungsabhängige Blindleistungsbegrenzung kann die Kapazitätskurve der Blindleistung des Generators im stationären
Zustand nutzen. Die tatsächliche Kurve ist abhängig vom Generator. Die Kurve sollte im Datenblatt des Generators enthalten sein.
Wenden Sie sich an den Hersteller des Generators, um diese Informationen zu erhalten.
Um die Blindleistungsbegrenzung basierend auf der Kapazitätskurve zu aktivieren, stellen Sie die SPR-Begrenzungsart, Parameter
2811 auf die Capability curve Q ein.
ANMERKUNG Konfigurieren Sie die Alarme in der Parameterliste. Verwenden Sie G P abh. Q<, Parameter 1761, für den Import,
und G P abh. Q>, Parameter 1791, für den Export.
Die Kurven werden unter Advanced Protection, Capability curve konfiguriert. Sechs Wirk- und Blindleistungskoordinaten definieren
die Kurve für den Import von Blindleistung. Ebenso definieren sechs Koordinaten die Kurve für den Export von Blindleistung.

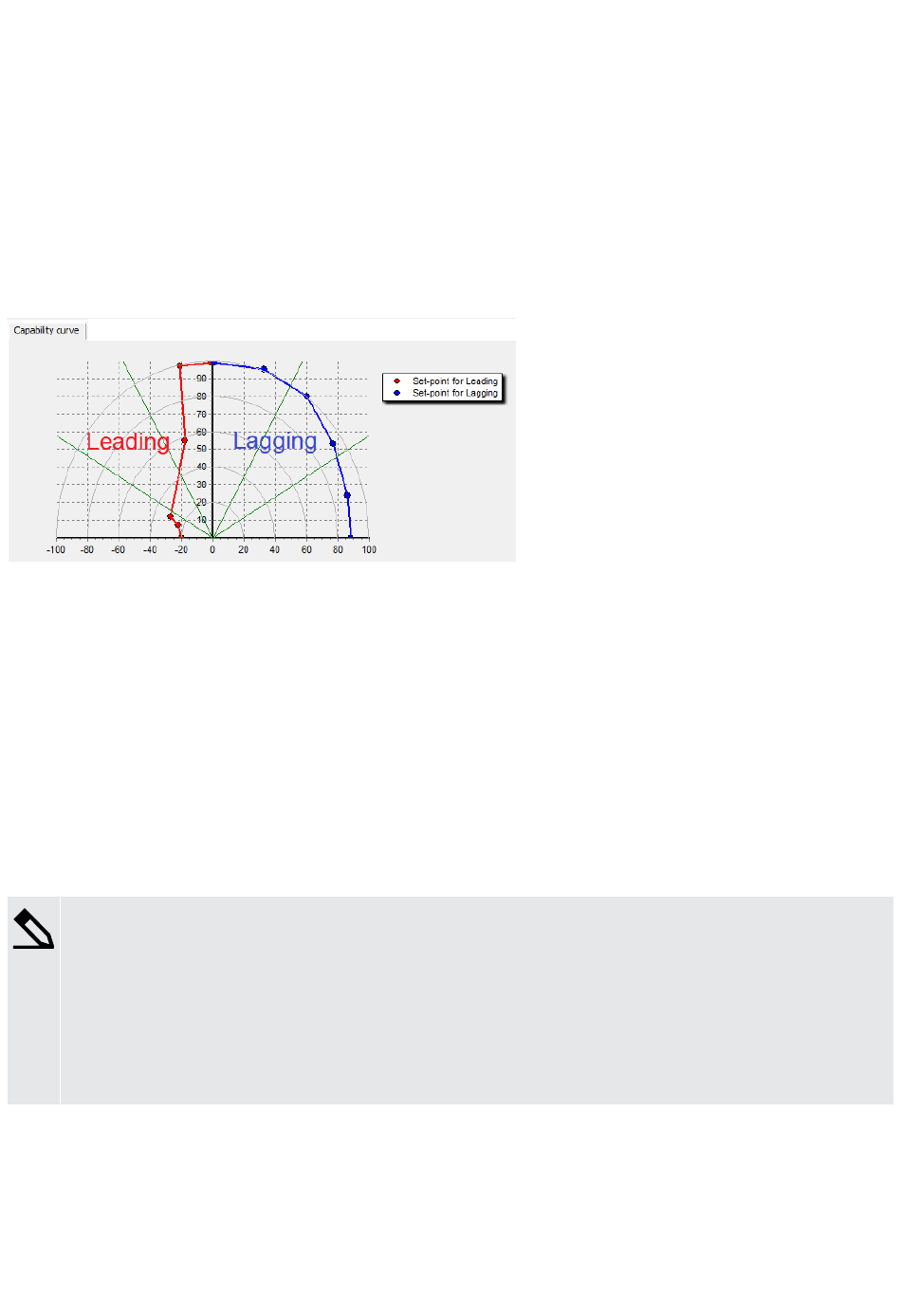

Beispiel einer Generator-Kapazitätskurve aus der USW
Liegt der Sollwert für die Blindleistung außerhalb der Grenzkurve, stoppt die Steuerung die Regelung von Blindleistung (oder Cosφ).
Wenn sich der Blindleistungssollwert innerhalb der Begrenzungskurve bewegt, regelt die Steuerung die Blindleistung (oder Cosφ).
Es können auch Schutzfunktionen aktiviert werden, um den Generator vom Netz zu trennen. Im Menü 1760 können Sie einen Alarm
für die Überschreitung der Kapazitätskurve unterhalb des Erregungstimers konfigurieren. Im Menü 1790 können Sie einen Alarm für
die Überschreitung der Kapazitätskurve oberhalb des Erregungstimers konfigurieren.
Der AVR lim. setpoint, Parameter 2812 definiert, wann die Regelung gestoppt wird. Wenn dieser Parameter 100 % beträgt, erstreckt
sich die Kontrolle der Steuerung bis zur Kapazitätskurve. Bei 95 %stoppt die Regelung bei 5 % Abstand zum Überschreiten der
Grenzkurve.
S nominal(import) (1766) und S nominal(export) (1796) unter Advanced Protection, Capability Curve definieren die Grenze der y-
Achse. Dies kann sich auf die Wirkleistung (P/Q-Diagramm) oder die Scheinleistung (S/Q-Diagramm) beziehen.
Beispiel für Schein- und Wirkleistung für die Kapazitätskurve
Der Generator hat eine Nennleistung von 1000 kW und eine Nenn-Scheinleistung von 1250 kVA.
Für ein S/Q-Diagramm als Kapazitätskurve verwenden Sie 1250 kVA für die S nominal (unter Advanced Protection,
Capability Curve). Auf der Kapazitätskurve entsprechen 100 % der Nenn-Scheinleistung dann 1250 kVA.
Alternativ kann für ein P/Q-Diagramm als Kapazitätskurve 1000 kVA für die S-Nenneinstellungen verwendet werden. Auf
der Kapazitätskurve sind dann 100 % der Nennleistung 1000 kW.
Die VDE-Vorschriften beziehen sich auf ein P/Q-Diagramm. Die meisten Generatorhersteller stellen ein S/Q-Diagramm zur
Verfügung. Um die VDE-Vorschriften zu erfüllen, verwenden Sie die Nennwirkleistung (in kW) in den S nominal-Einstellungen.
